Строительство зданий в условиях особых условий.
Строительство в сейсмических районах.
При проектировании зданий и сооружений, возводимых в таких районах, кроме расчета конструкций на обычные нагрузки, проводятся расчеты на воздействие сейсмических сил.
Сила землятресения оценивается по 12 бальной шкале.
Конструктивные мероприятия, повышающие сейсмостойкость здания относятся к строительству в зонах с 7-ми , 8-ми и 9 –ти бальной сейсмики.
При проектировании особо ответственных зданий и сооружений сейсмичность в 6 – 7 балов повышают на 1 , 2 балла.
Здания должны иметь простую форму плана (квадрат, прямоугольник, круг). Здание сложной формы должно быть разделено на отсеки.
Фундамент здания или отсека необходимо закладывать на одной отметки.
В зданиях повышенной этажности глубину заложения фундаментов рекомендуется увеличивать за счет устройства коробчатых фундаментов.
При устройстве свайных фундаментов, следует применять забивные, а не набивные сваи.
Для многоэтажных каркасных зданий часто применяют фундаменты в виде перекрестно-ребристой или сплошной плиты.
21.10.2011
Однослойные плиты

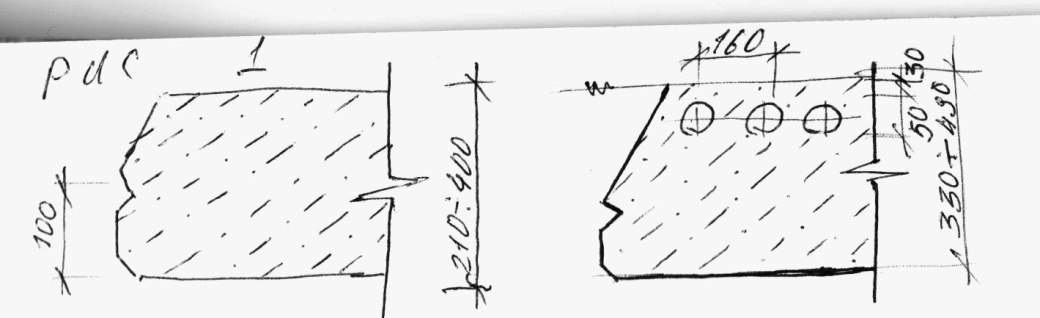

Однослойные плиты могут изготовляться с вентилируемыми каналами, устраиваемыми в верхней зоне плиты.
(Рисунок 1)
Каналы сообщаются с наружным воздухов в зоне карниза. Плиты с каналом сложны в изготовлении, так как наличие уплотненных стенок снижает их влагопроницаемость.

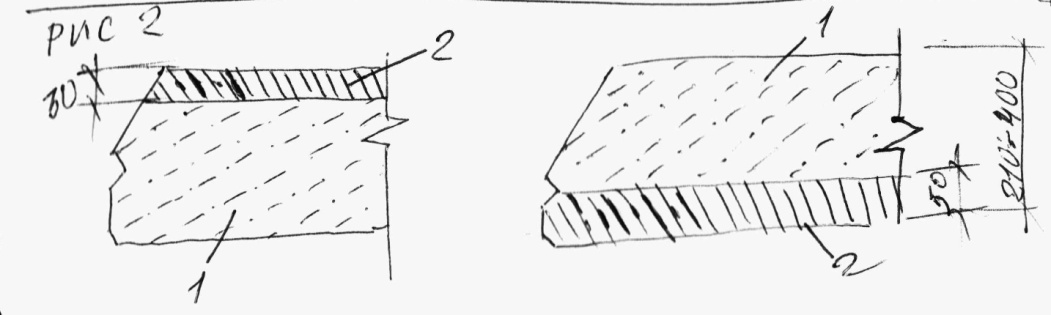

Двухслойные комплексные плиты состоят из слоя легкого бетона на пористых заполнителях (карамзитобетона) или автоклавного ячеистого бетона и из слоя тяжелого цементного бетона с обычным армированием и с напряженной арматурой.
(Рисунок 2)
1-Легкий или ячеистый бетон;
2- Тяжелый цементный бетон
Плита, имеющая тяжелый армированный слой сверху, применяется в качестве утепляющего элемента безчердачного невентилируемого покрытия и служит основанием кровельного ковра.
Если тяжелый армированный слой располагается внизу, то плита используется в качестве теплого чердачного перекрытия.
Трехслойные комплексные плиты состоят из верхнего и нижнего слоев, выполненных из тяжелого цементного бетона плотной структуры и слоя между ними эффективного утеплителя.
Комплексные плиты находят применение в безрулонных крышах теплого чердака.
Изделия для промышленного строительства.
Для перекрытий многоэтажных промышленных зданиях с сетками колон 6Х6 и 6Х9 м применяют ж/б ребристые плиты по ригелям таврового или прямоугольного сечения.
(Рисунок 3) ребристая плита
29.10.2011(продолжение темы)
(Рисунок 4)
Железобетонные ригели имеют размеры сечения, зависящие от нагрузок, приходящихся на междуэтажные перекрытия. В зданиях с нагрузками на перекрытие 10 – 25 кН, что принято для сетки колонн 6х6м с нагрузками на перекрытия 5-15 кН/м2 принято для сетки колонн 6х9м, высота ригелей принимается 800 мм
(Рисунок 5)
Железобетонные ребристые плиты.
Железобетонные ребристые плиты длинной 6 м изготовляют основные-рядовые и плиты распорки внутренние шириной 1.5 м, расположенные между внутренними рядами колонн, и доборные – плиты распорки наружные шириной 0.75 м, расположенные между наружными рядами колон.
Высота продольных ребер плит 400 мм,
Высота торцовых ребер плит по ригелям таврового сечения тоде 400 мм, а по ригелям прямоугольного сечения 150 мм.
В последнем случает под каждой такой плитой поверх ригеля образуется проем, в котором могу быть пропущены трубопроводы и другие коммуникации. В продольных ребрах плит имеются отверстия диаметром 35 мм с шагом 1 м, предназначенный для подвешивания к перекрытию электропроводки и отдельных грузов.
В продольных ребрах плит с наружной стороны имеются лунки для растворных шпонок. Плиты шириной 1.5 м для перекрытий по ригелям таврового сечения изготовляют с предварительным напряжением.
В зданиях с нагрузками на перекрытие 30-50 кН/м2 высота ригелей принимается 1000 мм. Высота плит с такими нагрузками увеличивается до 500 мм.
Для покрытий промышленных зданий наибольшее применение получили плиты ж/б ребристые предварительно напряженные длинной 6 и 12 м, при ширине 1,5 – 3 м.
Плиты шириной 3 м являются основным типом, а плиты шириной 1,5 м – доборные.
Плиты длинной 6 и 12 м подразделяют на несколько типов: политы основные – рядовые.
Плиты с круглым отверстием в полке – для пропуска воздуховода.
Плиты с проемами в полке (применяют для устройства легкосбрасываемой кровли над взрывоопасным участком цеха)
Проемы в этих плитах предусмотрены для выхода взрывной волны.
Плиты с одним, двумя или четырьмя проемами в полке применяют для устройства зенитных фонарей.
Плиты из ячеистых бетонов.
Применяют для покрытий безчердачных утепленных производственных зданий с влажностью воздуха внутри помещений не выше 60%.
Плиты из пенно и газобетона – с влажностью воздуха до 75%.
Плиты из ячеистых бетонов состоят из 2 – х продольных ребер высотой 200 мм и полки плиты толщиной 100 – 200 мм с грацией 20 мм.
Плиты –оболочки КЖС (крупноразмерные железобетонные сводчатые) применяют для покрытий промышленных зданий с пролетами 12, 18 и 24 м. Ширина основных плит оболочек 3 м . Доборных 1.5 или 2 м.
КЖС представляет собой пологую предварительно-напряженную цилиндрическую оболочку с двумя ребрами диафрагмами.
Опирают плиты оболочки на продольные несущие конструкции – стены или ж/б балки прямоугольного сечения высотой 500 – 600 мм. при шаге колон 6 м;
На предварительно напряженные двутавровые балки, высотой 1000 -1200 , или на фермы.
