4.1.5. Обозначение на местности положения основных проектных точек земляной плотины. Определение проектного контура водохранилища

При проектировании плотины или дамбы в пойме реки возникает необходимость определить границу будущего водохранилища на топографическом плане, а затем и на местности. На топографи­ческом плане ее определяют в соответствии с отметкой (высотой) нормального подпорного уровня (НПУ) или горизонта высоких вод (ГВВ), затем вычисляют площадь и объем водохранилища. Иногда возникает необходимость уточнить в камеральных или в полевых условиях положение на плане ближайших незатапливаемых горизон­талей.

До наполнения водохранилища определяют на местности по­ложение линии будущего уреза воды - горизонтали затопления (ГЗ), так как создание водохранилища может быть связано со сносом промышленных предприятий, жилых зданий и даже целых заселенных мест, затоплением разработок полезных ископаемых, территорий сельскохозяйственных угодий.

Определение горизонтали затопления - одна из ответственных задач геодезических изысканий. Особенно тщательно ГЗ отыскивают на пологих склонах. Она образует извилистую линию, закрепляется в характерных изгибах знаками и служит юридической границей для изъятия земель из сельскохозяйственного пользования.

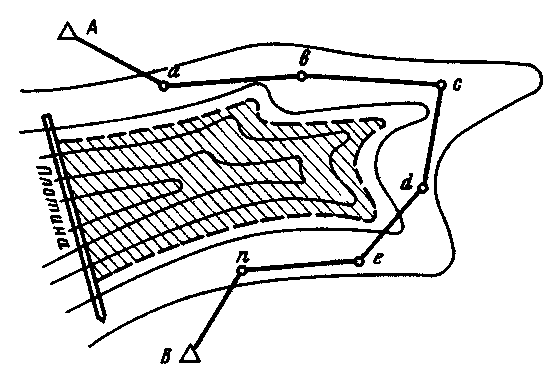

Для обеспечения необходимой точности отбивки линии затопления проектируют на плане вдоль и выше этой линии теодолитный ход AabcdenB (рис. 4.5), затем прокладывают его на местности с за­креплением точек соответствующими знаками. Для больших водо­хранилищ теодолитный ход прокладывают с привязкой к пунктам государственной или специальной геодезической сети. На закрепленные знаки (реперы) передают высоты в общем

случае нивелированием IV класса, а при больших склонах берегов и на малых водо­хранилищах - техническим нивелированием, в лесной местности с кру­тыми берегами рек - при помощи барометрического нивелирования.

Рисунок 4.5

Положение линии затопления отыскивают методом приближения, перемещая рейку или барометр по склону. Например, установив нивелир в точке N (рис. 4.6), а нивелирную рейку 1 на репере А, по отсчету а определяют горизонт нивелира . Теперь, если горизонталь затопления имеет высоту ГЗ, то отсчет b по рейке 2 на горизонтали затопле­ния должен быть .

Рисунок 4.6

На нивелирной рейке 2 на от­счете b укрепляют планку, по которой на этой станции, после­довательно перемещая рейку по склону, отыскивают точки задан­ной высоты ГЗ.

Точность работы при отыска­нии ГЗ устанавливается соответ­ствующими руководствами и зависит от крутизны склонов и ценности затопляемого участка.

Точки ГЗ закрепляют на местности кольями приблизительно через 100 м, а если необходимо и постоянными знаками. В населенных местах горизонталь затопления отыскивается более тщательно и точки на ней закрепляют кольями через 50 м, знаками - через 0,5 км.

Для нанесения линии затопления на план закрепленные точки на ней привязывают к пунктам теодолитного хода.

Создание водохранилища изменяет режим грунтовых вод, вследст­вие чего наряду с линией затопления возникает необходимость определять и линию подтопления и заболачивания пологих берегов водохранилища. Линия подтопления располагается выше линии за­топления и в пределах нее также осуществляют перенос строений, изъятие земель из сельскохозяйственного пользования и проект организации территории составляют с учетом положения линии подтопления, которую также требуется определять на местности и наносить на план.
