3.3.6. Особенности перенесения проекта в натуру по материалам аэрофотосъемки

При проектировании участков аналитическим способом выбор способа перенесения проекта не зависит от вида съемки, после проведения которой, получен плановый материал. Однако, если проектирование производилось механическим или графическим способами, то в качестве опорных при перенесении проекта часто используют точки и контуры, опознаваемые на местности.

В этом случае материалы аэрофотосъемки имеют большое преимущество перед планами наземных съемок, так как они насыщены изображением мельчайших подробностей местности, дают возможность значительно сократить количество измерений мерными приборами при перенесении проекта в натуру.

Сокращение количества измерений и уменьшение длин промеров достигается правильным чтением аэроснимков и выбором в качестве опорных ближайших точек, опознавание которых не подлежит сомнению. Опыт показывает, что наилучшим фотоматериалом для опознавания контурных точек, используемых в качестве опорных, являются не дешифрированные контактные отпечатки, так как процесс увеличения или трансформирования, а так же репродуцирование снижает резкость изображения.

По контактным отпечаткам удобно переносить в натуру участки, не требующие строго соблюдения взаимной параллельности и перпендикулярности сторон.

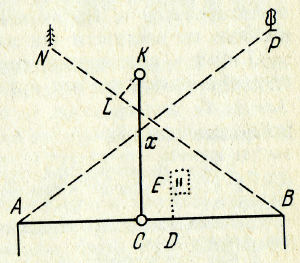

Наряду с приемами перенесения проектных точек в натуру, когда проектная точка совпадает с уверенно опознаваемой контурной точкой и не требуется измерений на местности, или когда положение проектной точки С на линии контура АВ (рис.3.20) определяется промером АС или ВС, при использовании материалов аэрофотосъемки широко применяются и другие приемы, позволяющие уменьшить длины промеров.

Рисунок 3.20 – Перенесение проекта в натуру по аэроснимкам

Например, положение проектной точки С можно получить воспользовавшись контурной точкой Е, расположенной вблизи точки С, опустив из точки Е на линию АВ перпендикуляр и от основания этого перпендикуляра произвести промер СD, взятый с аэроснимка.

Для уменьшения длины промеров пользуются пересечением прямых линий, руководствуясь тем, что точка пересечения прямых на аэроснимке независимо от искажения аэроснимка из-за его наклона точно совпадает с точкой пересечения этих же прямых на местности (если искажения рельефа незначительны).Поэтому, для получения проектной точки К находят вблизи ее на местности положение точки х на пересечении линий АР и ВN. От точки отмеряют отрезок хL и по перпендикуляру LК находят положение проектной точки К. Для контроля все линии между проектными точками измеряют на местности, записывают их на аэроснимке или разбивочном чертеже и сличают с соответствующими линиями на аэроснимке.

Точность перенесения проекта в натуру по аэрофотоматериалам примерно такая же, как и по планам наземных съемок.

3.3.7. Закрепление на местности точек и границ проектных участков

Вынесенные в натуру оси сооружения закрепляют постоянными и временными знаками. Постоянными знаками обычно закрепляют главные и основные оси. Знаки устанавливают вне зоны земляных работ с учетом долговременной их сохранности и беспрепятственного доступа.

Конструкции постоянных знаков могут быть различными Наиболее часто применяют грунтовые постоянные знаки, в качестве которых используют обрезки труб или рельсов. к нижней части которых приваривают металлические якори для закрепления в бетонном монолите. К верхней части знака приваривают квадратную металлическую пластину, на которой в виде керна отмечают положение точки закрепления оси. Реперные трубы или рельсы устанавливают в скважине, пробуренной на глубину не менее 0,5 м ниже глубины промерзания грунта. После установки знака скважину бетонируют. Грунтовые знаки закрепления осей ограждают деревянной или металлической обноской. Обноска делается квадратной или треугольной со стороной 1,5-2,0 м. В качестве постоянных знаков часто используют забетонированный деревянные столбы.

Для временных знаков используют деревянные колья, костыли, металлические штыри и трубки.

Вынесенные в натуру границы земельных участков закрепляют специальными межевыми знаками. Ими могут служить так же четко опознаваемые контурные точки, такие как углы капитальных заборов или зданий на застроенной территории, пересечения осей дорог, угловые точки угодий, урочищ и другие бесспорно опознаваемые точки местности. В этом случае посредством геодезических измерений определяют координаты этих точек.

Контрольные вопросы

1. Назовите способы геодезической подготовки проекта и дайте их краткую характеристику

2. Какова сущность работ по перенесению на местность проектов границ зе­мельных участков?

3. Для каких целей составляют разбивочный чертеж, и какие проектные элементы на нем показывают?

Лабораторная работа 6 Подготовка геодезических данных для перенесения проектных границ земельных участков на местность различными способами. Методика составления разбивочного чертежа.

Задание 1 Основой для выполнения задания является чертеж, составленный студентами в результате выполнения заданий по проектированию. Студент намечает проектный ход из шести – семи точек с обязательным включением двух – трех линий из аналитического проектирования участков. Проектный ход также должен содержать точки, лежащие на граничных линиях участка и опираться на точки окружной границы землепользования, имеющие координаты.

Геодезические данные по выбранному ходу определяются двумя методами: графоаналитическим и графическим.

Графоаналитический метод. Работа начинается с нумерации точек проектного хода (римскими цифрами) на чертеже и снятии с плана графических координат с помощью измерителя и масштабной линейки.

Координаты точек проектного хода, включая точки окружной границы, записываются в ведомость.

Вследствие того, что допущенные погрешности при определении графических координат в процессе вычислений не обнаруживаются, необходимо значение координат проверить повторным снятием с плана.

Полученные приращения суммируются и сравниваются с разностью координат конечной и начальной точек хода.

Углы вычисляются с округлением до минуты, а линии – до десятых долей метра. Сумму вычисленных углов (вправо по ходу лежащих) контролируют по формуле: , (3.27)

где _нач., _кон. - дирекционные углы начальной и конечной линии хода; n - число точек хода.

Графический метод. С целью сравнения различных методов набора геодезических данных используется существующий проектный ход.

Углы проектного хода измеряются транспортиром, а линии – измерителем и масштабной линейкой. Полученные данные записываются в таблицу 3.12

Затем подсчитывают сумму углов хода (_пр.), которая сравнивается с теоретической суммой (_т), подсчитанной по формуле (10.1) и определяется невязка:

Таблица 3.12 – Набор геодезических данных графическим способом

Номер точки	Измеренные углы	Увязанные углы	Измеренные линии

Если углы измерялись 30- ным транспортиром, то допустимость невязки определяется по формуле:

где n – число измеренных углов.

При измерении углов 5- ным транспортиром допустимость невязки определяется по формуле:

где n – число измеренных углов.

После этого производится увязка углов.

В зависимости от выбранного направления проектного хода, способов проектирования участков, вида проектных границ производится набор геодезических данных полностью на весь чертеж. При этом обязательно используются результаты, полученные в процессе проектирования (длина, ширина, высота участков и т.д.).

Если проектные границы участков опираются на одну линию FE (рис. 3.21), а отрезки а₁ = 218,6 м, а₂ = 746,4 м, а₃ = 129,7 м для перенесения проекта после проектирования графическим способом получены не вычислением, а по плану графически, то сумма этих отрезков должна быть увязана в длине прямой FE = 1094,7 м, которая получена из измерений на местности, или в длине, взятой с плана, если прямая на местности не измерялась.

Затем подсчитывают сумму углов хода (_пр.), которая сравнивается с теоретической суммой (_т), подсчитанной по формуле (10.1) и определяется невязка:

F E

218.6 746.4 129.7

Рисунок 3.21 Увязка линии

Допустимое расхождение с общей длиной линии, известной из измерений на местности, определяется по формуле:

(мм),

где n – число отрезков.

Если длина линии FE взята с плана или вычислена по графическим координатам точек F и E, то допустимая невязка определяется по формуле:

(мм).

При наборе геодезических данных для перенесения проекта в натуру необходимо обеспечить соблюдение параллельности и перпендикулярности сторон в соответствии с требуемой точностью.

Задание 2 Изготовление рабочего (разбивочного) чертежа.

Рабочий чертеж изготавливается на кальке или листе бумаги, если объект не велик, в масштабе плана на весь участок.

На рабочий чертеж наносят проектные границы; величины проектных линий и углов, которые необходимо построить на местности; номера и названия полей и участков.

Требования к оформлению разбивочного чертежа изложены а п.3.3.2.

Все геодезические данные на чертеже выписывают четко и аккуратно (шрифт стандартный, H = 1,5 – 2,0 мм).

Существующие и проектные границы на чертеже вычерчиваются сплошными линиями толщиной в 0,2 мм. В местах постановки указательных знаков ставят кружки диаметром 1,2 мм, от которых стрелками (3 мм) показывают места вырезов на столбах для надписи номера поля, участка и т.д.

В верхней части чертежа делают надпись «Рабочий чертеж» (шрифт стандартный, H = 4 мм), а в правом нижнем углу ставят фамилию студента (шрифт стандартный, H = 3 мм).

Рекомендуемая литература

Клюшин, Е.Б. Инженерная геодезия: учеб. для вузов/ Е.Б. Клюшин, М.И. Киселев, В.Д. Фельдман; под ред. Д.Ш. Михелева. – М.:Высш. шк., 2000. -464 с.

Маслов, А.В. Геодезические работы при землеустройстве: учеб. пособие для вузов/ А.В. Маслов, А.Г. Юнусов, Г.И. Горохов.- Изд. 2-е перераб.и доп. – М.: Недра, 1990. - 215 с.

Маслов, А.В. Геодезия: учебник для вузов/ А.В. Маслов, А.В. Гордеев, Ю.Г. Батраков.- Изд. 5-е перераб.и доп. – М.: Недра, 1993. - 480 с.

Неумывакин, Ю.К., Смирнов А.С. Практикум по геодезии: учебное пособие. – М.: Картгеоцентр – Геодезиздат,1995.-315 с.

Поклад, Г.Г. Геодезия: учебное пособие для вузов/ Г.Г. Поклад, С.П. Гриднев. – М.: Академический проект, 2007. – 592 с.
