4 Описание преобразователя интерфейса

ICP CON I-7520 преобразователь входного сигнала по интерфейсу RS-232 в выходной сигнал по интерфейсу RS-485 с автоматическим контролем за направлением передачи данных для RS-485, выход с гальванической изоляцией.

Рисунок 3

5 Управляющая оболочка r-Net ConterAvt

Программа обеспечивает:

управление работой сети регуляторов;
сбор и отображение контролируемых параметров на экране песонального компьютера;
архивирование контролируемых параметров в виде отчетов;
печать архивированных и текущих значений параметров в виде графиков или таблиц;
управление технологическими процессами по заданным временным диаграммам.

Программа RNet - инструментальная среда для разработки приложений. Программа имеет необходимые средства для настройки выполняемых функций под конкретные применения.

RNet позволяет:

определять и описывать структуру сети регуляторов;
задавать внешний вид отображаемой на экране монитора информации;
редактировать графические и табличные отчеты;
создавать управляющие временные диаграммы.

Программа не реализует никаких алгоритмов регулирования кроме изменения уставок по заданным временным диаграммам. Процессы регулирования полностью выполняют приборы серии МЕТАКОН. Это обусловлено относительно низкой надежностью как аппаратной части персонального компьютера, так и используемой операционной системы.

Важнейшие функции по настройке защищены паролем

Интерфейс, принятый в Windows, делает работу с программой привычной и удобной. Программа RNet проста в освоении и не требует специальных навыков программирования.

Оптимальное для многих приложений сочетание простоты, функциональных возможностей и низкой стоимости делает программу привлекательной для широкого круга потребителей.

Системные требования IBM PC - совместимый с процессором не ниже Pentium

Операционная система Windows 9x, 2000, XP

Объем оперативной памяти, не менее 16 Мб

Объем свободного пространства на жестком диске, не менее 10 Мб

Накопитель НГМД 3,5” 1,44 Мб

Видеоадаптер и монитор

SVGA

Рекомендуемый объем видеопамяти 2 Мб

Управление Манипулятор типа “мышь”, стандартная клавиатура

Порты Свободный последовательный COM-порт

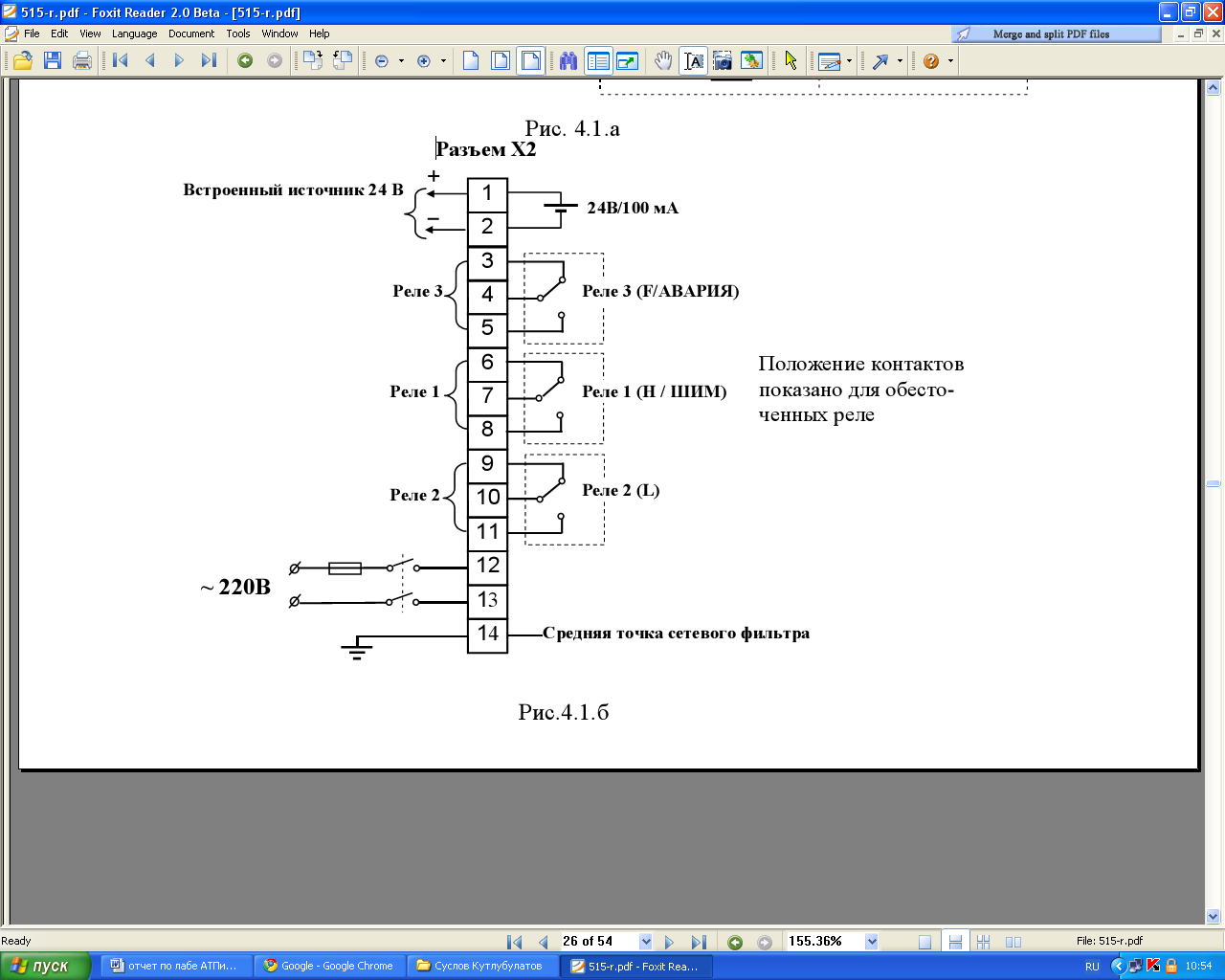

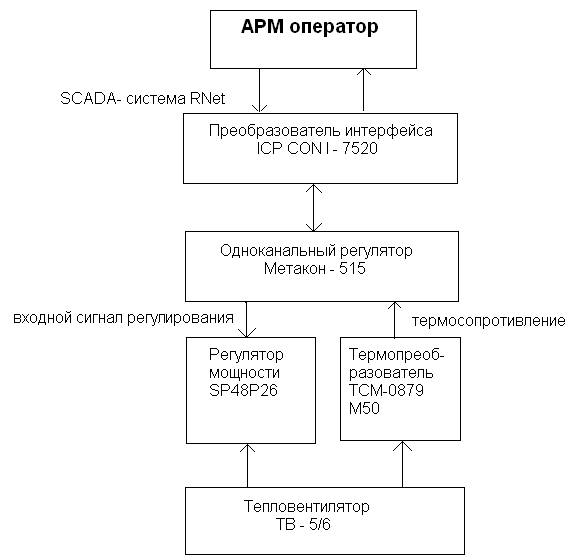

6 Схема подключения тса к регулятору «Метакон 515»

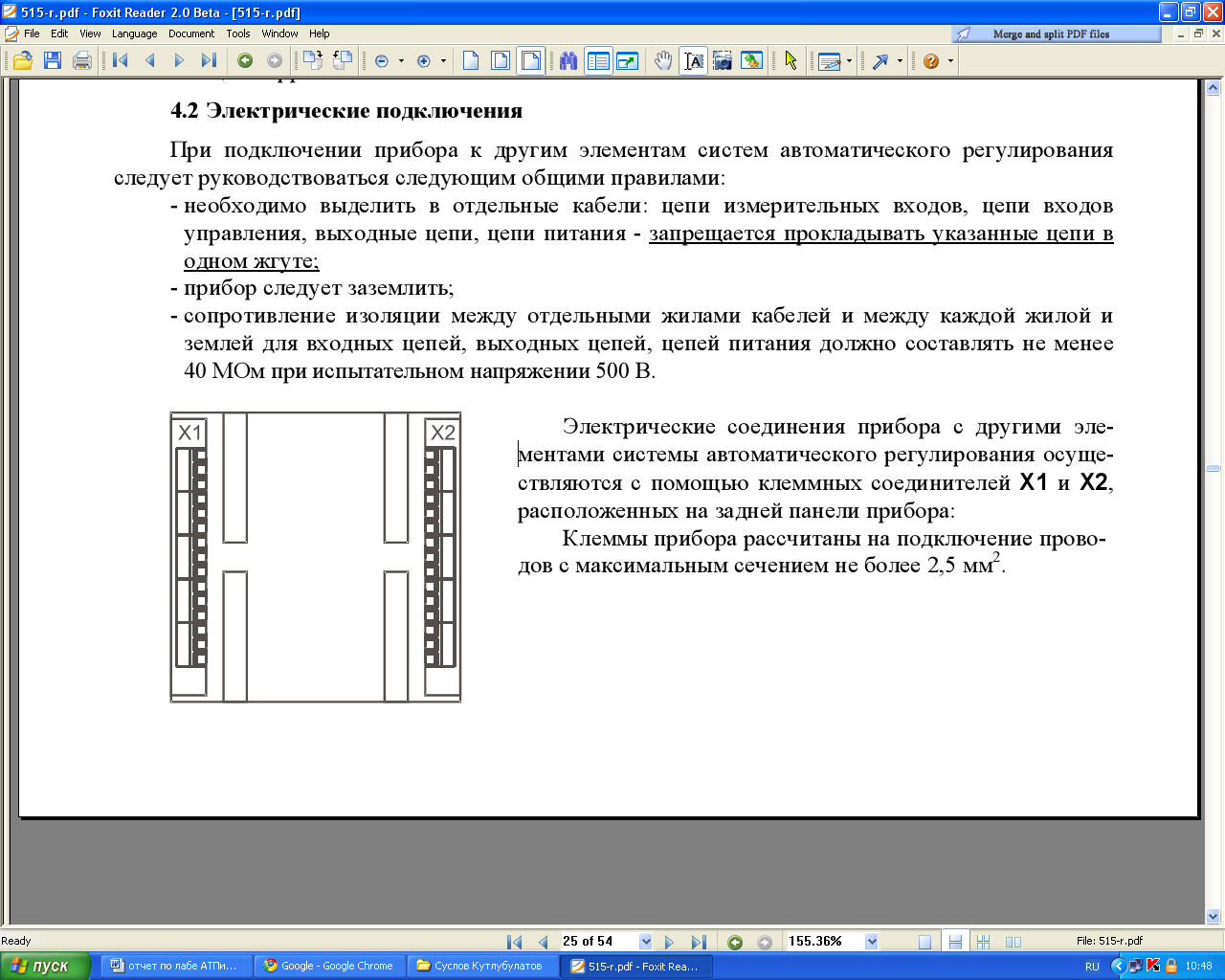

Электрические соединения прибора с другими элементами системы автоматического регулирования осуществляются с помощью клеммных соединителей Х1 и Х2, расположенных на задней панели прибора.

Клеммы прибора рассчитаны на подключение проводов с максимальным сечением не более 2,5 мм.
