Линейный алгоритм
Линейный алгоритм (следование) состоит из последовательности операций, выполняющихся в порядке их следования.
Фрагмент алгоритма, имеющий линейную структуру.
Рис. 1 Линейная структура алгоритма
Линейным называется алгоритм, в котором все действия выполняются строго последовательно.
Рассмотрим примеры составления схем различных алгоритмов.
Пример 1. Даны стороны треугольника , b, c и радиус r вписанной окружности. Требуется вычислить высоту треугольника .
Р е ш е н и е. Площадь треугольника вычисляется по формуле S = pr , где p=( +b+c)/2 - полупериметр.
Определив площадь, можно вычислить высоту треугольника, которая будет равна =2S/ .
Схема алгоритма примера изображенная структурограммами, представлена на рис.2.
Ввод
,b,c,r
Вычислить p
Вычислить S
Вычислить
Печать
Конец
производятся последовательно одно за другим
и менять их местами нельзя.
Рис.2
Пример 2. Даны переменные A и B. Требуется поменять значения переменных, то есть A присвоить значение B, а B - значение A.
Р е ш е н и е. Введем еще одну промежуточную переменную C. Схема алгоритма примера приведена на рис.3.
В блоке 2 вводятся значения A=1,
A=1; B=5
значения: C=1; A=5; B=1.
C=1; A=5; B=1
A=5; B=1.Так как переменные
A и B поменяли свои значения,
алгоритм верен.
Рис.3
Разветвляющийся алгоритм
Р азветвляющийся алгоритм содержит точку ветвления (выбора)
(
нет
да
ЛВ
Действие «нет»
Действие «да»
Разветвляющиеся алгоритмы (ветвление).
Алгоритм, в котором в зависимости от заданного условия выполняется та или иная последовательность действий (ветвь) называется разветвляющимся алгоритмом. Условие обычно содержит два арифметических выражения, соединенных знаками отношения такими,
как <, ≤, =, >, ≥, < >.
Например, C<0; X>15; Y=B +D.
В схеме алгоритма проверка условия изображается блоком решения (логическим блоком), представляющим собой ромб. Внутри этого блока записывается заданное условие, а возле выходов блока- Да и Нет. Если условие выполняется, то оно считается истинным и вычислительный поток по выходу Да направляется к следующим блокам. Если условие не выполняется, то оно считается ложным и вычислительный поток направляется к следующим блокам по выходу Нет.
Примеры составления схем разветвляющихся алгоритмов.
Пример 3. Составить схему (рис.4) алгоритма вычисления корней квадратного уравнения .
Р е ш е н и е. Формула вычисления корней квадратного уравнения имеющего в общем случае как вещественные так и комплексные корни хорошо известна и поэтому словестно-формульный способ не приводится.
Алгоритм имеет две ветви. После вычис-
ления в блоке 3 дискриминанта D,
осуществляется проверка его в блоке
D=b2-4ac
нуля, то по выходу Да в блоке 5
Да Нет осуществляется вычисление
вещественных корней уравнения.
нуля, то вычисления идут по второй
ветви (по выходу Нет), в которой
вычисляются действительная и
мнимая части корней уравнения.
Рис.4 В блоке 7 (или 8) осуществляется
вывод полученных результатов.
Рассмотрим задачу, когда вычислительный процесс имеет три или более ветвей.
Пример 4. Составить схему (рис.5) алгоритма для вычисления выражения
Р е ш е н и е. Схему алгоритма представим структурограммой.
После ввода исходных данных (переменных )
проверяется значение переменной в блоке
решения. Если условие выполняется (истинно), то
вычисляется значение переменной .
Полученное значение выводится на печать и
вычисления по этой ветви прекращается.
Если условие ложно, то проверяется значение
переменной в следующем блоке решения.
Рис.5 Если это условие выполняется, то вычисляется
значение переменной и печатается полученное значение . Вычисления прекращаются. Если проверка, осуществляемая блоком решения, показывает, что условие не выполняется, то будет вычислено значение , которое и будет выведено на печать.
|
|

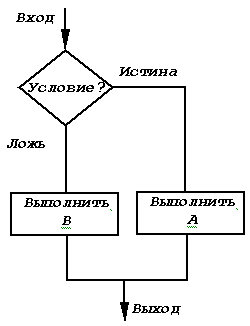

Рис. 2 Разветвляющаяся структура алгоритма |

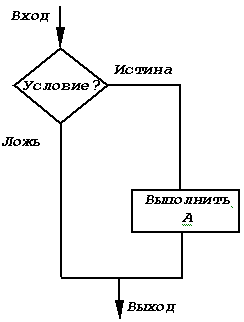

Рис. 3 Структура «неполное ветвление» |
