Лекция 6. Исполнительные производственные системы mes

MES - автоматизированная система управления производственной деятельностью предприятия. Задачи и функции MES. Область применения.

1. MES - информационная и коммуникационная система производственной среды предприятия.

Система MES (Manufacturing Execution System) - это система управления производством, которая связывает воедино все бизнес-процессы предприятия с производственными процессами, оперативно поставляет объективную и подробную информацию руководству. Кроме того, система MES проводит анализ и определяет наиболее эффективное решение проблемы - например, для конкретного руководителя таким решением может быть переход на другие источники сырья, внедрение систем автоматизации в определенные точки технологического процесса, изменение графика поставок или сокращение ручного труда.

По определению APICS (American Production and Inventory Control Society) MES - это информационная и коммуникационная система производственной среды предприятия. Более развернутым является определение, принятое в некоммерческой ассоциации MESA (Manufacturing Enterprise Solutions Association), объединяющей производителей и консультантов-внедренцев MES-систем:

MES - это автоматизированная система управления производственной деятельностью предприятия, которая в режиме реального времени: планирует, оптимизирует, контролирует, документирует производственные процессы от начала формирования заказа до выпуска готовой продукции. [ 1 ]

2. Функции mes

Системы MES определяются как совокупность программных функций, отличающихся от функций систем планирования ресурсов предприятия (ERP), автоматизированного проектирования и программирования (CAD/CAM) и автоматизированных систем управления технологическим процессом (АСУТП). Aссоциация MESA определила 11 основных функций MES:

1. Контроль состояния и распределение ресурсов (RAS). В рамках этой функции обеспечивается управление ресурсами производства ( машинами, инструментальными средствами, методиками работ, материалами) и другими объектами, например, документами о порядке выполнения каждой производственной операции. Правильность настройки оборудования в производственном процессе, а также его состояние отслеживается в режиме реального времени.

2. Оперативное детальное планирование (ODS). Эта функция обеспечивает оперативное и детальное планирование работы, основанное на характеристиках и свойствах конкретного продукта, а также детально и оптимально вычисляет загрузку оборудования при работе конкретной смены.

3. Диспетчеризация производства (DPU). Обеспечивает текущий мониторинг и диспетчеризацию процесса производства, отслеживая выполнение операций, занятость оборудования и людей, выполнение заказов, объемов, партий и контролирует в реальном времени выполнение работ в соответствии с планом ; позволяет отслеживать все происходящие изменения в режиме реального времени и вносить корректировки в план цеха.

4. Управление документами (DOC). Обеспечивает прохождение документов, которые должны сопровождать выпускаемое изделие, включая инструкции и нормативы работ, чертежи, программы обработки деталей, записи партий продукции, сообщения о технических изменениях. Организует передачу информации от смены к смене, а также позволяет вести плановую и отчетную цеховую документацию.

5. Сбор и хранение данных (DCA). Функция обеспечивает информационное взаимодействие различных производственных подсистем для получения, накопления и передачи технологических и управляющих данных, циркулирующих в производственной среде предприятия.

6. Управление персоналом (LM). Формирует отчеты о времени и присутствии на рабочем месте, обеспечивает слежение за соответствием сертификации. Позволяет учитывать и контролировать основные, дополнительные и совмещаемые обязанности персонала, такие как выполнение подготовительных операций, расширение зоны работы.

7. Управление качеством продукции (QM ). Предоставляет данные измерений о качестве продукции, собранные с производственного уровня, позволяет проводить анализ корреляционных зависимостей и статистических данных причинно-следственных связей контролируемых событий.

8. Управление производственными процессами (PM). Отслеживает заданный производственный процесс, а также автоматически вносит корректировку или предлагает соответствующее решение оператору для исправления или повышение качества текущих работ.

9. Управление производственными фондами (техобслуживание) (MM). Поддержка процесса технического обслуживания, ремонта производственного и технологического оборудования и инструментов в течение всего производственного процесса.

10. Отслеживание истории продукта (PTG). Предоставляет информацию , связанную с продукцией: отчет о персонале, работающем с этим видом продукции, компоненты продукции, материалы от поставщика, партию, серийный номер, текущие условия производства, индивидуальный технологический паспорт изделия.

11. Анализ производительности (PA). Формирует отчеты о реальных результатах производственных операций, а также сравнивает с предыдущими и ожидаемыми результатами. Например, использование ресурсов, наличие ресурсов, время производственного цикла, соответствие плану, стандартам и другие.

Одиннадцать вышеперечисленных обобщённых функций , которые определены MESA International , позволяют судить о предназначении систем оперативного управления класса MES. Получая информацию непосредственно с производства , такого рода система позволяет : контролировать и при необходимости немедленно корректировать производственное расписание ( что невозможно в ERP-системе), обеспечить связь между производственными и бизнес-процессами и , наконец, собирать и передавать в ERP-систему данные о текущих производственных показателях в режиме реального времени.

Система управления производством класса MES - это связующее звено между ориентированными на хозяйственные операции ERP-системами, системами планирования цепочки поставок и деятельностью в реальном масштабе времени на уровне производства. По своей сути и назначению система оперативного управления производством является программной прослойкой, позволяющей объединить различные уровни управления компанией в единый информационный комплекс. Иерархия уровней управления предприятием и соответствующих им автоматизированных систем управления представлены на рис.1.

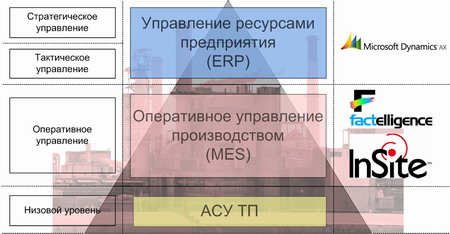

Рисунок 1 – Системы автоматизированного управления компанией.

Безусловным преимуществом и отличительной особенностью этой системы является возможность управления производственным процессом в реальном времени, осуществления «ежеминутного» контроля состояния производственного процесса. MES позволяет создавать гибкую информационную инфраструктуру, чрезвычайно быстро реагирующую на любые изменения в продукции, производственном процессе, составе рабочей силы и содержании рабочих процедур, обеспечивая оперативность управления и адаптативность производственной системы предприятия. Основными функциями MES-систем из перечисленных выше являются – оперативно-календарное планирование (детальное планирование) и диспетчеризация производственных процессов в цеху. Именно эти две функции определяют MES-систему как систему оперативного характера, нацеленную на формирование расписаний работы оборудования и оперативное управление производственными процессами в цеху. Цель MES-системы – не только выполнить заданный объем с указанными сроками выполнения тех или иных заказов, но выполнить как можно лучше с точки зрения экономических показателей цеха. На каждое рабочее место формируется детализированное ( с указанием сроков начала/ окончания каждой операции) плановое задание, соответствующее оптимальному производственному расписанию выполняемых работ. Пример планового задания на рабочее место представлен на рисунке 2. Рисунок 2 – Пример детализированного планового задания на рабочее место Любое плановое задание нуждается в диспетчировании, поэтому функции диспетчирования в МЕS – системах отводится особое место. В MES-системах функция DPU реализована в виде специального модуля диспетчирования, с которым работает диспетчер. Задачей диспетчера является фиксация всех событий в производственной системе: моментов действительного окончания обработки партий деталей, отказов оборудования по различным причинам, любых опережений и запаздываний тех или иных процессов и т.п. (рис.3,4 ). Рисунок 3 – Контур диспетчирования в MES

Далее MES-система, с определенным интервалом времени, автоматически анализирует информацию, полученную с диспетчерских терминалов, и если фактическое состояние дел существенно расходится с плановым заданием (изменяются моменты окончания обработки партий деталей), то диспетчер оповещается системой о наличии данных расхождений.

После принятия решения диспетчером, а это, чаще всего, либо временной сдвиг работ, либо пересчет расписания, скорректированное расписание вновь вступает в работу с обязательным оповещением на те рабочие центры , которых затронули коррективы.

Рисунок 4
