Инерция вращения и положение центра вращения
Если на судне, не имеющем хода относительно воды, дать машине полный ход вперед и переложить руль на борт, легче преодолеть инерцию вращения, чем инерцию -покоя. Причина этого: пока продольная инерция не позволяет судну двигаться вперед, поперечная сила от действия руля имеет преобладающее значение.
Суда с дизельными СЭУ имеют преимущество в том, что создается немедленный мощный упор на руль, который преобразуется непосредственно в поперечную силу от действия руля. Сильный импульс поперечной силы от действия руля преодолевает инерцию вращения прежде, чем установится продольное движение, заставляя судно поворачиваться на месте. Инерция покоя — вот что помогает нам сделать разворот на месте. •
Суда с турбинными СЭУ развивают обороты двигателя так медленно, что требуется больше времени на .преодоление продольной инерции, прежде чем начнет развиваться вращательное движение. Судно начинает ползти вперед, поворот осуществляется очень медленно, при этом усилие от действия руля значительно уменьшается.
Инерция вращательного движения и положение центра вращения
Точка ЦВ является центром вращательного движения. Это вращательное движение приводит к образованию инерции этого движения, величина которой зависит от массы судна1.
Когда возникает инерция вращательного движения, сила, вновь приложенная к судну, не будет оказывать немедленного влияния на положение ЦВ, и плечо этой силы какое-то время будет работать относительно действующего ЦВ. С потерей инерции вращательного действия ЦВ будет постепенно перемещаться в положение, соответствующее величине и точке приложения этой новой силы. Вращательный эффект новой силы будет расти с увеличением плеча.
Хорошим примером является случай, когда танкер в грузу движется назад относительно воды и нос его разворачивается вправо. Для прекращения разворота мы даем полный ход вперед и перекладываем руль лево на борт. Хотя мы можем видеть струю от винта, но наблюдаем очень малое влияние силы от действия руля. Проходит довольно много времени, прежде чем начнется разворот в обратном направлении; сила от действия руля просто не создавала достаточного усилия, потому что ЦВ находился в корме. Когда движение назад прекратится, руль начнет давать более значительный эффект.
Влияние гребного винта на положение центра вращения
Упор, создаваемый верхними лопастями гребного винта на перо руля, может создать большее поперечное усилие, чем упор нижних лопастей, потому что нижние лопасти встречают большее сопротивление, особенно когда руль погружен только частично. В любом случае результирующее боковое усилие, создаваемое полностью погруженным винтом на переднем ходу, это небольшая поперечная сила, которая толкает корму вправо (рис. 11). Максимальный эффект создается на судне, не имеющем хода относительно воды и давшей ход вперед, когда начальный ЦВ впереди и поперечный упор создает максимальное усилие.
На переднем ходу этот эффект легко устраняется незначительными перекладками руля. Однако можно заметить, что циркуляция влево обычно меньше, чем циркуляция вправо, особенно на судах с винтами относительно большого диаметра.
Рис. 11. Поперечная сила от действия руля и поперечный упор:
I —• судно идет вперед; II — судно идет назад; 1 — поперечная сила от действия руля; 2 — поперечный упор
1 Строго говоря, инерция вращательного движения зависит от момента инерции, в формулу которого входит масса судна. (Прим. переводчиков)
Винт, работающий назад, создает сильный поперечный упор, потому что спиральный поток идет под корму, где он частично ударяет в корпус почти под прямым углом (рис. 12). Малооборотные винты большого диаметра толкают большое количество воды под крутым углом по отношению к кормовым обводам и создают сильный поперечный упор при работе гребного винта назад. С другой стороны, насадюа на винт, которая устанавливается на некоторых судах, препятствует попаданию воды под кормовую часть под углом, что создает меньший поперечный упор, когда машина работает назад.
Действие поперечного упора винта, работающего назад, больше, когда ЦВ находится впереди, т. е. когда судно все еще идет вперед или остановилось. Поперечный упор создает меньший момент, когда ЦВ смещается в корму.

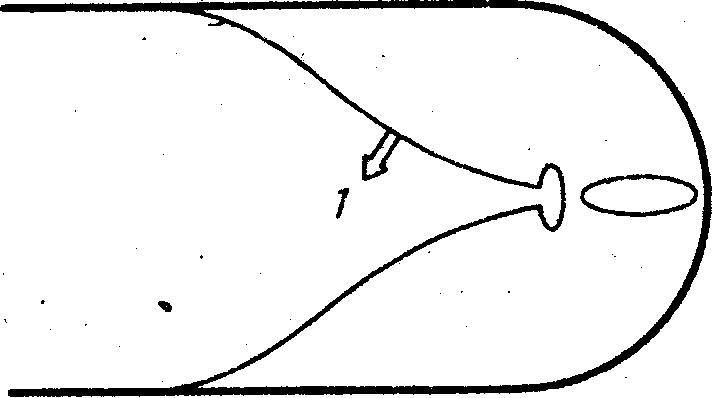

Рис. 12. Винт правого вращения работает назад:
/ — упор винта
