2. Плечо управления и плечо поперечного сопротивления
Плечо управления и плечо поперечного сопротивления остаются постоянными, когда судно поворачивается с постоянной скоростью. Под плечом управления подразумевается расстояние от руля до ЦВ; его можно считать рычагом второго рода. Момент управления — это произведение поперечной силы от действия руля на плечо управления.
Расстояние от точки ЦВ до R является плечом поперечного сопротивления (см. рис. 121);
его можно считать рычагом первого рода. Момент поперечного сопротивления равен произведению силы FR и плеча поперечного сопротивления. ;
Плечо управления и плечо поперечного сопротивления взаимосвязаны; совместно они являются двойным плечом поворота.
Если судно не имело хода относительно воды и машине дать . полный вперед, переложив руль на борт, то в течение некоторого j времени судно не будет иметь продольной скорости и ЦВ будет находиться от носа на расстоянии, равном одной ширине судна В. В течение этого короткого времени плечо управления будет равно длине судна минус ширина (L -~ В). Когда судно получит ход, то начальное плечо управления уменьшится на 1/4 и будет равно 3/4 (L — В). Плечо поперечного сопротивления 1/2 (L — плечо управления); плечо управления равно 3/4 (L — В)', плечо поперечного сопротивления равно 1/8 (L + 3В).
3. Циркуляция
Диаметр циркуляции D на полном ходу и руле, переложенном на борт, прямо пропорционален плечу управления и обратно пропорционален плечу поперечного сопротивления (выражен в длинах судна)
Длина циркуляции С == πD, угол дрейфа δ ~ угол между диаметральной плоскостью судна и касательной к кривой циркуляции в ЦВ (рис. 123).

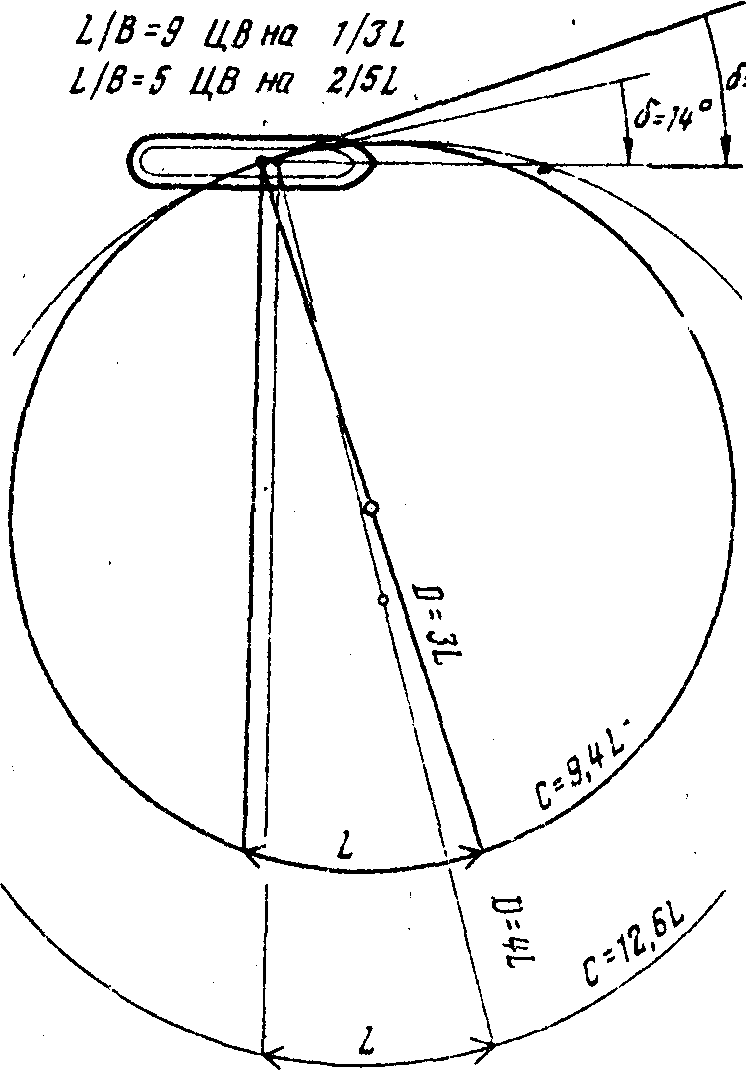

Рис. 123. Теоретические кривые циркуляции и угла дрейфа для различных отношений L/B
ной циркуляции.
Если примем δ = L/C· 180°, мы найдем в таблице элементы циркуляции
-
L/B
ЦВ
D
С
δ, град
9
1/3L
4L
12..6L
14
8
1/32L
3,8L
12L
15
7
5/14L
3.6L
11.3L
16
6
3/8L
3.3L
10,51.
17
5
2/5L
3L
9.4L
19
Отношение L/B является причиной разных диаметров циркуляции на полном ходу судов примерно одного и того же дедвейта, дифферента, осадки и глубины под килем.
Диаметр циркуляции на полном ходу для первых 90° поворота больше, чем диаметр полной циркуляции.
Два фактора влияют на то, что судно заканчивает полный разворот впереди от начальной точки.
Первый: действие руля начинается в момент, когда ЦВ находится далеко впереди. Вследствие этого первая стадия поворота, когда начальная скорость выше, осуществляется при большем плече управления, большем AR и меньшем угле дрейфа, что ведет к большему диаметру циркуляции.
Второй фактор: начальная инерция движения выносит судно дальше вперед и в сторону от поворота на первой стадии циркуляции. Потеря скорости ведет к потере центробежной силы на последней стадии полной циркуляции.
