Практическая работа Машины и оборудование для буровзрывных и свайных работ
Бурильная машина БГМ-1М Бурильная установка к БГМ-1М
Тема: «Механизмы и машины для бурения и их рабочие органы».
ЗАДАНИЕ:
Вычертить виды бурового инструмента с описанием основных элементов и принципа работы.
Схематически вычертить буровую машину с описанием принципа работы.
Записать основные технические характеристики машин.
Основными рабочими органами бурового оборудования является винтовой бур, ударно-поворотное и шарошечное долото.
в
Рисунок 1 - Основные виды бурового инструмента:
а – винтовой бур; б – ударно-поворотное долото; в – шарошечное долото;
1 – штанга; 2 – винтовая спираль; 3 – резец; 4 – стержень; 5 – режущая кромка; 6 – канал; 7 – корпус; 8 – лапа; 9 – шарошка.
Винтовой бур (рис.1, а) представляет собой штангу 1 с наваренной на ней винтовой спиралью 2, нижняя кромка которой оснащена резцами 3 из твердых сплавов.
Ударно-поворотное долото (рис.1, б) – это массивный цилиндрический стержень 4, на торце которого имеется заостренная рабочая часть 5. Внутри долота просверлен канал 6 для прохождения воздуха или воды. При подаче воды через канал происходит ее смешивание с разработанной породой (образуется шлам), чем облегчается удаление породы из скважины.
Шарошечное долото (рис.1, в) состоит из корпуса 7 с тремя лапами. Конические шарошки 9 насажены на цапфах и удерживаются против смещения штифтами. Внутри корпуса имеется центральный канал для продувки шарошек сжатым воздухом.
Рабочие органы бурового оборудования приводятся в движение специальными механизмами, монтируемыми на базе колесных и гусеничных тракторов, на шасси автомобиля либо являются сменным навесным оборудованием экскаватора или крана. Буровое оборудование в комплексе с базовым агрегатом (трактором, автомобилем, экскаватором или краном) образует буровую машину или буровую установку. Применение той или иной буровой машины определяется физическими свойствами грунта, в котором производится бурение, диаметром и глубиной требуемой скважин и шпуров. На рисунке 2 приведена схема наиболее мобильной буровой машины, смонтированной на шасси автомобиля.
Рисунок 2 Буровая машина:
1 – автомобиль;
2 – упор;
3 – гидроцилиндр;
4 – бурильная штанга;
5 – кронштейн;
6 – домкрат;
7 – пульт управления.
Бурильная штанга 4 крепится к раме автомобиля 1 кронштейном в транспортном положении и опирается на упор 2. Для перевода в рабочее состояние, служит гидроцилиндр 3. Устойчивое положение бурильной штанги фиксируется домкратом 6. В движение бур приводится от двигателя автомобиля, а опускается и поднимается с помощью канатного полиспаста с приводом от двух цилиндров.

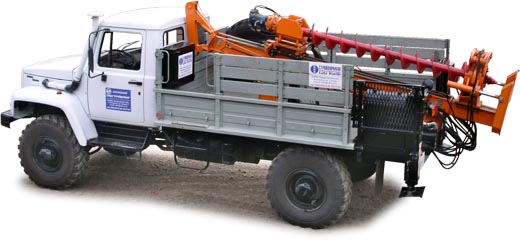

Бурильная машина бгм-1м
Бурильная машина БГМ-1М имеет возможность бурить скважины вертикально, наклонно и горизонтально. Используется для бурения гидрогеологических и инженерно-геологических скважин, непосредственно связанных с бурением работ в условиях ограниченного пространства. Может применяться при решении задач специального подземного строительства.
Бурильная машина БГМ-1М позволяет применять технологии бурения: шнековое бурение; шнековое бурение под защитой обсадной трубы; бурение с использованием устройства ударно-канатного бурения с желонкой; бурение с использованием пустотелых шнеков; бурение с промывкой водой или продувкой воздухом сплошным забоем или с отборным керном; бурение с пневмоударником и буровой коронкой в скальных породах; якорное бурение с гидромолотом. Машина также может применяться в строительстве, для монтажа свай по буронабивной технологии.
Б урильная машина БГМ-1М отличается повышенной мощностью вращателя, эффективным механизмом подачи бурильного инструмента, оснащается лебёдкой грузоподъемностью 2т. Использование стяжного хомута позволяет погружать и извлекать обсадные трубы диаметром до 335 мм.
Технические параметры БГМ-1М (шасси ГАЗ-3308) |
Технические параметры БГМ-1М (шасси ЗИЛ-4334) |
Диаметр бурения с обсадкой: 273; 178 мм |
Диаметр шнекового бурения, 300; 185 мм |
Глубина бурения с обсадкой: 20; 30 м |
Глубина шнекового бурения, 30; 20 м |
Диаметр шнекового бурения: 300; 185 мм |
Диаметр бурения с обсадкой, 273; 178 мм |
Глубина шнекового бурения: 30; 20 м |
Глубина бурения с обсадкой, 20; 30 м |
Диаметр бурения с пустотелыми шнеками: 300; 185 мм |
Диаметр бурения с пустотелыми шнеками, 300; 185 мм |
Глубина бурения с пустотелыми шнеками: 15; 25 м |
Глубина бурения с пустотелыми шнеками, 15; 25 м |
Диаметр бурения с промывкой и продувкой: 150 мм |
Диаметр бурения с промывкой и продувкой, 150 мм |
Глубина бурения с промывкой и продувкой: 75 м |
Глубина бурения с промывкой и продувкой, 75 м |
Диаметр бурения с пневмоударником: 110; 130 мм |
Диаметр бурения с пневмоударником, 110; 130 мм |
Глубина бурения с пневмоударником: 100 м |
Глубина бурения с пневмоударником, 100 м |
Диаметр якорного бурения с гидромолотом: 80 мм |
Диаметр якорного бурения с гидромолотом: 80 мм |
|
Глубина якорного бурения с гидромолотом, 25 м |
Длина лафета: 4000 мм |
Длина лафета, 4000 мм |
Длина хода подачи вращателя: 2300 мм |
Длина хода подачи вращателя, 2300 мм |
Усилие подачи вращателя вниз: 29 кН |
Усилие подачи вращателя вниз, 29 кН |
Усилие подачи вращателя вверх: 43кН |
Усилие подачи вращателя вверх,43 кН |
