1. Введение.
Электрическая энергия является наиболее универсальным видом энергии. Она очень просто и экономично может быть преобразована в другие виды энергии: тепловую, механическую, световую и т.д. Благодаря этому электрическая энергия находит значительное применение в устройствах автоматики, электроники и т.п., без которых немыслимы современные аппараты и технические сооружения. Поэтому в настоящее время электрическая энергия весьма широко используется во всех отраслях народного хозяйства страны.
Но перед тем как начать использовать электрическую энергию ее надо выработать. Электроэнергия производится на электростанциях и образуется путем преобразования химической энергии топлива на тепловых электростанциях (ТЭС), энергии воды на гидроэлектростанциях (ГЭС), атомной энергии на атомных электростанциях (АЭС) и т.п. В городах и промышленных центрах помимо электроэнергии может иметься значительная потребность в теплоте. В связи с этим наряду с электрификацией в стране развивается и теплофикация. Во многих случаях оказывается экономичным одновременно с выработкой электроэнергии производить и выработку теплоты. Для этого сооружаются специальные типы электростанций, называемые теплоэлектроцентрали (ТЭЦ). Приведенный коэффициент полезного действия ТЭЦ с турбинами большей мощности составляет 65-67% и выше, в то время как в конденсационных ТЭС он не превышает 35-40%. Таким образом, эффективность использования топлива на ТЭЦ оказывается почти в 2 раза выше. В связи с этим удельный вес ТЭЦ в нашей стране возрастает и в настоящее время мощность ТЭЦ составляет более 35% общей мощности ТЭС.
Для передачи электроэнергии от электростанций и распределения ее между потребителями служат электрические сети. При этом электроэнергия может передаваться на весьма большие расстояния: в десятки, сотни и тысячи километров, многократно преобразовываясь и изменяясь количественно и качественно. Но кроме передачи и распределения электрические сети должны обеспечивать надежное электроснабжение потребителей и требуемое качество электроэнергии. При этом работа сетей должна соответствовать требованиям наибольшей экономичности. Это относится и к условиям проектирования, и к условиям эксплуатации.
Обычно за исходные принимаются требования по надежности питания и качеству электроэнергии, обусловленные техническими условиями. Принимаемые решения в дальнейшем корректируются по условиям экономичности. Обоснованное выполнение этих требований на основе принципов общегосударственной экономики и является важнейшей задачей инженерной деятельности в области электрических сетей и систем.
Вопрос о надежности электроснабжения потребителей возникает в связи с тем, что практически все элементы сети с течением времени повреждаются. Сокращение количества возможных повреждений часто связано с большими дополнительными затратами. Поэтому обычно при конструировании сетей приходится ориентироваться на некоторые средние условия их работы. В более трудных условиях, которые возникают сравнительно редко, приходится учитывать возможность повреждения их сетевых сооружений. В большинстве случаев качество электроэнергии в современных протяженных электрических сетях с большим количеством электроприемников зависит от многих условий работы сети. Они оказываются практически различными в разных местах сети, и не может регулироваться применением специальных устройств.
2. Общая часть.
2.1. Типы систем заземления.
Электрические сети принято делить по типам применяемых в них систем заземления. Подтипом системы заземления понимают показатель, характеризующий отношение к земле нейтрали трансформатора на подстанции или генератора на электростанции (в сельской местности с автономным электроснабжением) и открытых проводящих нетоковедущих частей электроприборов у потребителя и нейтрального проводника в электроустановке напряжением до 1000 В. Различают ТN, ТТ, и IТ- системы заземления электрических сетей (обозначения по ГОСТ Р 50571.2). Две первые из них имеют заземленную нейтраль трансформатора на трансформаторной подстанции (генератора на электростанции), а третья - изолированную. ТN-система по устройству нейтрального проводника в свою очередь делится на TN-S, TN-С и ТN-С-S-системы.
Существуют следующие системы заземления: TN-C; TN-S; TN-C-S; TT; IT
Система TN-C

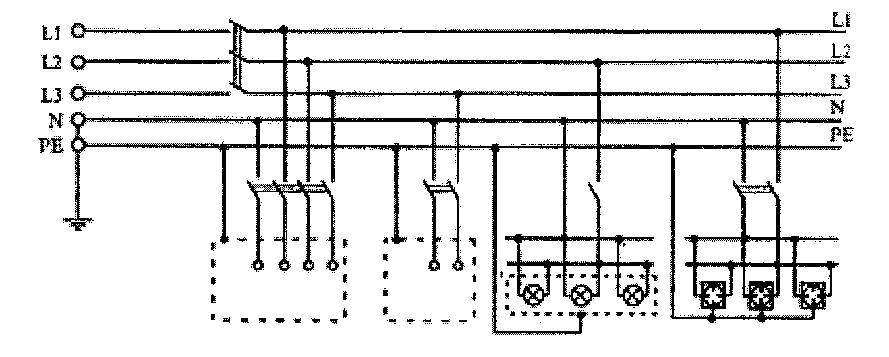

Система TN-S
Система TN-C-S
Система TT
Система IT
Первая буква в обозначении системы заземления определяет характер заземления источника питания: T – непосредственное соединение нейтрали источника питания с землей; I – все токоведущие части изолированы от земли.
Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания: T – непосредственная связь открытых проводящих частей электроустановки здания с землей, независимо от характера связи источника питания с землей; N – непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления с точкой заземления источника питания.
Буквы, следующие через черточку за N, определяют характер этой связи функциональный способ устройства нулевого защитного и нулевого рабочего проводника: S – функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками; C – функции нулевого защитного и нулевого рабочего проводников обеспечиваются одним общим проводником PEN.
Электрические сети с системами заземления типов ТТ и IТ для питания квартирных проводок применяются крайне редко. В электрической сети с системой заземления типа ТN-S нулевой рабочий проводник (N-проводник) и нулевой защитный проводник (РЕ-проводник) разделены между собой на всем протяжении сети, начиная от трансформатора или генератора и заканчивая подлежащим заземлению электроприемником у потребителя электроэнергии.
В отличие от электрической сети с системой заземления типа ТN-S, в электрической сети с системой заземления типа ТN-С нулевой рабочий проводник (N-проводник) и нулевой защитный проводник (РЕ-проводник) совмещены в одном так называемом РЕN-проводнике на всем протяжении сети, начиная от трансформатора или генератора и заканчивая электроприемником.
Система заземления типаTN-C-S совмещает в себе обе предыдущие системы и содержит как совмещенный РЕN-проводник, так и раздельные N- и РЕ-проводники. В помещениях с электрическими проводками, получающими электроэнергию от рассмотренных выше электрических сетей с системами заземления типов ТN-S и ТN-С-S, устанавливают, как правило, трехполюсные розетки (иногда их называют трехконтактными или трехштырьковыми), в которых один из полюсов используют для целей заземления бытовых электроприборов. В таких розетках заземляющий полюс должен быть обязательно соединен с РЕ-проводником.
В России до настоящего времени применяется система подобная TN-C, в которой открытые проводящие части электроустановки (корпуса, кожухи электрооборудования) соединены с заземленной нейтралью источника совмещенным нулевым защитным и рабочим проводником PEN, т.е. «занулены». Эта система относительно простая и дешевая. Однако она не обеспечивает необходимый уровень электробезопасности.
Системы TN-S и TN-C-S широко применяются в европейских странах: Германии, Австрии, Франции и др. В системе TN-S все открытые проводящие части электроустановки здания соединены отдельным нулевым защитным проводником PE непосредственно с заземляющим устройством источника питания.
