СОДЕРЖАНИЕ И СТРУКТУРА ТЕСТОВЫХ МАТЕРИАЛОВ
к электронному конспекту лекций
по курсу “Инженерная и компьютерная графика”
Разработчик: доцент кафедры ИКГ МТУСИ Рывлина А.А.
Раздел |
Тема |
Понятия |
1 |
2 |
3 |
1. Метод проекций как основа построения чертежа. |
1.1. Центральное и параллельное проецирование 1.2. Задание элементарных геометрических образов на чертеже. |
1.1.1. Образование комплексного чертежа.
1.2.1. Проекции точки. 1.2.2. Проекции отрезка прямой и плоской геометрической формы. 1.2.3. Способы задания плоскости на чертеже. |
2. Ортогональное проецирование элементарных геометрических образов. |
2.1. Прямая и точка в плоскости. 2.2. Взаимное положение двух прямых.
2.3. Взаимное положение прямой и плоскости, двух плоскостей.
2.4. Преобразование ортогональных проекций. 2.5. Определение натуральной величины отрезка прямой. |
2.1.1. Принадлежность прямой и точки плоскости. 2.2.1. Параллельность, пересечение и скрещивание прямых. 2.3.1. Параллельность, пересечение и перпендикулярность прямых и плоскостей. 2.4.1. Методы вращения и замены плоскостей проекций. 2.5.1. Методы определения натуральной величины отрезка прямой. |
3. Изображение типовых поверхностей |
3.1. Гранные поверхности и поверхности вращения.
3.2. Принадлежность точки поверхности.
3.3. Сечение геометрических тел плоскостью.
3.4. Взаимное пересечение геометрических тел |
3.1.1. Многогранники (призма, пирамида) и тела вращения (цилиндр, конус, сфера). 3.2.1. Точка на поверхности многогранника и тела вращения. 3.3.1. Фигуры сечения многогранников и тел вращения. 3.4.1. Метод вспомогательных секущих плоскостей |
4. Наглядные изображения |
4.1. Аксонометрические проекции. |
4.1.1. Прямоугольные изометрическая и диметрическая проекции. 4.1.2. Аксонометрия плоских и объемных геометрических фигур. |
5. Изображения на чертежах. |
5.1. Виды: назначение, изображение, обозначение. 5.2. Разрезы: назначение, изображение, обозначение. 5.3. Сечения: назначение, изображение, обозначение. |
5.1.1. Типы видов (основные, дополнительные, местные) 5.2.1. Типы разрезов (простые, сложные, местные) 5.3.1. Типы сечений (наложенные, вынесенные) |
Тестовые материалы
1. Метод проекций как основа построения чертежа.
1.1. Центральное и параллельное проецирование.
Содержание заданий (Правильные ответы отмечены «*» ) |
|||
Задание 1 |
|||
|
Проецирование, при котором проецирующие лучи выходят из одной точки, называется: |
||
1) - |
Ортогональным; |
|
|
2) - |
Косоугольным; |
|
|
3) - |
Центральным; |
* |
|
4) - |
Произвольным. |
|
|
Задание 2 |
|||
|
Угол наклона проецирующих лучей к плоскости проекций при ортогональном проецировании составляет: |
||
1) - |
450; |
|
|
2) - |
600; |
|
|
3) - |
900; |
* |
|
4) - |
Произвольное число градусов. |
|
|
Задание 3 |
|||
|
Плоскость П1 называется: |
||
1) - |
Горизонтальной плоскостью проекций; |
* |
|
2) - |
Фронтальной плоскостью проекций; |
|
|
3) - |
Профильной плоскостью проекций; |
|
|
4) - |
Произвольной плоскостью. |
|
|
Задание 4 |
|||
|
Две проекции точки однозначно определяют её положение в: |
||
1) - |
Случае задания дополнительных условий; |
|
|
2) - |
Горизонтальной плоскости проекций; |
|
|
3) - |
Пространстве; |
|
|
4) - |
Системе заданных плоскостей проекций. |
* |
|
Задание 5 |
|||
|
Точка С делит прямую АВ в отношении 1:2. Её проекция: |
||
1) - |
Делит А1В1 в том же отношении; |
* |
|
2) - |
Не делит А1В1 вообще; |
|
|
3) - |
Делит А1В1 в отношении 2:1; |
|
|
4) - |
Делит А1В1 в отношении 1:3. |
|
Содержание задания |
Правильный ответ |
||||
Задание 6 |
|||||
Порядок нахождения проекций точки А следующий: 1 - , 2 - , 3 - , 4 - . |
1 - (г) ,
2 - (в) ,
3 - (а) ,
4 - (б) . |
||||
а) |
б) |
в) |
г) |
||
|
|
|
|
Правильный ответ
1 В
2 А
3 Г
1.2. Задание элементарных геометрических образов на чертеже.
Содержание задания (Правильные ответы отмечены «*») |
|||
Задание 8 |
|||
|
Точка А: |
||
1) - |
Принадлежит горизонтальной плоскости проекций; |
|
|
2) - |
Принадлежит фронтальной плоскости проекций; |
|
|
3) - |
Принадлежит профильной плоскости проекций; |
|
|
4) - |
Расположена в свободном пространстве. |
* |
|
Задание 9 |
|||
|
Прямая АВ является: |
||
1) - |
Горизонталью; |
* |
|
2) - |
Фронталью; |
|
|
3) - |
Прямой общего положения; |
|
|
4) - |
Горизонтально-проецирующей. |
|
Содержание задания (Правильные ответы отмечены «*») |
||||||||||
Задание 10 |
||||||||||
|
Прямая АВ является: |
|||||||||
1) - |
Горизонталью; |
|
||||||||
2) - |
Фронталью; |
|
||||||||
3) - |
Прямой общего положения; |
|
||||||||
4) - |
Горизонтально-проецирующей. |
* |
||||||||
Задание 11 |
||||||||||
|
Плоскость, заданная треугольником АВС: |
|||||||||
1) - |
Горизонтальная; |
|
||||||||
2) - |
Фронтальная; |
|
||||||||
3) - |
Плоскость общего положения; |
* |
||||||||
4) - |
Горизонтально-проецирующая. |
|
||||||||
Задание 12 |
||||||||||
|
Плоскость является: |
|||||||||
1) - |
Фронтально-проецирующей; |
|
||||||||
2) - |
Фронтальной; |
* |
||||||||
3) - |
Плоскостью общего положения; |
|
||||||||
4) - |
Горизонтально-проецирующей. |
|
||||||||
Содержание задания (Правильные ответы отмечены «*» ) |
||||||||||
Задание 13 |
||||||||||
|

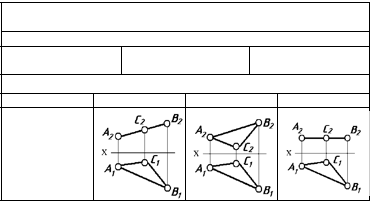

Плоскость на чертеже может быть задана способом, показанным на рис.: |
|||||||||
|
|
|
|
|||||||
1 * |
2 * |
3 |
4 |
|||||||
Задание 14 |
||||||||||
Горизонтальная плоскость на эпюре может быть задана способом, показанным на рис.: |
||||||||||
|
|
|
|
|||||||
1* |
2 |
3 |
4 * |
|||||||
|
|
|
|
|
|
|
|
Содержание задания |
Правильный ответ |
|
Задание 15 |
1 - (б) ,
2 - (а) . |
|
Порядок построения эпюра плоскости, заданной прямой и точкой, следующий: 1 - , 2 - . |
||
а) |
б) |
|
|
|
Содержание задания |
Правильный ответ |
||
Задание 16 |
1 - (в) ,
2 - (а) ,
3 - (б) . |
||
|
Порядок построения эпюра точки А следующий: 1 - , 2 - , 3 - . |
||
а) |
б) |
в) |
|
|
|
|
Задание 17 |
1 - (б) ,
2 - (г) ,
3 - (а) ,
4 - (в) . |
||||
|
Порядок построения эпюра отрезка прямой АВ по координатам точек А(75,15,17) и В(15,40,35) следующий:
1 - , 2 - , 3 - , 4 - . |
||||
а) |
б) |
||||
|
|
||||
в) |
г) |
||||
|
|
||||
|
|
|
|
Содержание задания |
Правильный ответ |
||
Задание 18 |
1 - (в) ,
2 - (а) ,
3 - (б) . |
||
|
Порядок построения эпюра плоскости, заданной следами, следующий: 1 - , 2 - , 3 - . |
||
а) |
б) |
в) |
|
|
|
|
Содержание задания |
Правильный ответ |
|
Задание 19 |
1 - (б) ,
2 - (а) ,
3 - (г) ,
4 - (в) . |
|
|
Порядок построения эпюра треугольника АВС по координатам точек А(75,15,17), В(15,40,35) и С(45,10,7) следующий: 1 - , 2 - , 3 - , 4 - .
а) – по заданным координатам строится проекция точки В; б) – по заданным координатам строится проекция точки А; в) – проекции точек соединяются отрезками прямых линий; г) - по заданным координатам строится проекция точки С. |
|
|
|
|
Задание20
Соответствиекоординати эпюровточек.
Обозначениеточек спомощьюкоординат
1- А(0,35,30)
2- А(35,30,30)
3- А(35,30,0)
Эпюрыточек
A
Б
В
Г
Правильный ответ
1 Г
2 А
3 Б
Правильный ответ
1 В
2 Г
3 Б
Задание21
Соответствиеэпюровпрямыхлиний инаименованийих положенийвсистемеплоскостейпроекций.
Эпюрыпрямых
1
2
3
Наименованияпрямых
A
Горизонталь
В
Общегоположения
Б
Фронталь
Г
Горизонтально-проецирующая
Задание 22
Соответствие наименований плоскостей и их эпюров.
Наименования плоскостей
1-
Фронтально-
проецирующая 2 - Горизонтальная 3 -
Эпюры плоскостей
Горизонтально-
проецирующая
Правильный ответ
A Б В Г
1 Б
2 Г
3 А
Задание23
Соответствиенаглядныхизображенийплоскостейинаименованийих положений всистемеплоскостейпроекций.
Наглядныеизображенияплоскостей
1
2
3
Наименованияплоскостей
A
Общегоположения
В
Горизонтальная
Б
Фронтально-проецирующая
Г
Горизонтально-проецирующая
Правильный ответ
1 Г
2 В
3 А
Задание24
Соответствиенаименованийспособовзаданияплоскостииэпюров.
Способызаданияплоскостей
Две
1- пересекающиесяпрямые
2- Плоскаяфигура
3- Прямаяиточка
Эпюрыплоскостей
A
Б
В
Г
Правильный ответ
1 В
2 А
3 Г
2. Ортогональное проецирование элементарных геометрических образов
2.1. Прямая и точка в плоскости.
Содержание задания (Правильные ответы отмечены «*» ) |
|||
Задание 25 |
|||
|
Точка А: |
||
1) - |
Принадлежит горизонтальной плоскости проекций; |
|
|
2) - |
Принадлежит плоскости треугольника DEF; |
* |
|
3) - |
Находится вне плоскости треугольника DEF; |
|
|
4) - |
Принадлежит фронтальной плоскости проекций. |
|
|
Задание 26 |
|||
|
Точка А: |
||
1) - |
Принадлежит горизонтальной плоскости проекций; |
|
|
2) - |
Принадлежит плоскости (m n); |
|
|
3) - |
Не принадлежит плоскости (m n); |
* |
|
4) - |
Принадлежит фронтальной плоскости проекций. |
|
|
Задание 27 |
|||
|
Прямая l : |
||
1) - |
Принадлежит горизонтальной плоскости проекций; |
|
|
2) - |
Принадлежит плоскости (a b); |
* |
|
3) - |
Не принадлежит плоскости (a b); |
|
|
4) - |
Принадлежит фронтальной плоскости проекций. |
|
Содержание задания (Правильные ответы отмечены «*» ) |
|||
Задание 28 |
|||
|
Прямая n: |
||
1) - |
Пересекается с плоскостью треугольника АВС; |
|
|
2) - |
Принадлежит плоскости треугольника АВС; |
* |
|
3) - |
Скрещивается с плоскостью треугольника АВС; |
|
|
4) - |
Не принадлежит плоскости треугольника АВС. |
|
|
Задание 29 |
|||
|
Прямая n: |
||
1) - |
Пересекается с плоскостью ; |
|
|
2) - |
Не принадлежит плоскости . |
|
|
3) - |
Скрещивается с плоскостью ; |
|
|
4) - |
Принадлежит плоскости ; |
* |
Задание 30 |
|||
Эпюр, на котором прямая n принадлежит заданной плоскости, показан на рис.: |
|||
|
|
|
|
1 * |
2 |
3 |
4 |
Задание31.Соответствие изображений и названий различныхположенийточкиАотносительноплоскости (m n).
Эпюры
1
2
3
Принадлежностьточкиплоскости
A
ТочкаАнепринадлежит
плоскости,находитсявыше
В
ТочкаАпринадлежит
плоскости
Б
ТочкаАсоотноситсяс
плоскостью
Г
ТочкаАнепринадлежит
плоскости,находитсяниже
Правильный ответ
1 Г
2 В
3 А
Задание 32 |
Содержание задания |
Варианты ответов |
|
Точка принадлежит плоскости, если находится на “ ”, принадлежащей этой плоскости. |
прямой |
2.2. Взаимное положение двух прямых.
Содержание задания (Правильные ответы отмечены «*» ) |
|||
Задание 33 |
|||
|
Прямые n и m: |
||
1) - |
Пересекаются; |
* |
|
2) - |
Параллельны; |
|
|
3) - |
Скрещиваются; |
|
|
4) - |
Перпендикулярны. |
|
|
Задание 34 |
|||
|
Прямые n и m: |
||
1) - |
Пересекаются; |
|
|
2) - |
Параллельны; |
|
|
3) - |
Скрещиваются; |
* |
|
4) - |
Перпендикулярны. |
|
|
Задание 35 |
|||
|
Прямые n и m: |
||
1) - |
Пересекаются; |
|
|
2) - |
Параллельны; |
* |
|
3) - |
Скрещиваются; |
|
|
4) - |
Перпендикулярны. |
|
Задание 36 |
Содержание задания |
Варианты ответов |
|
Две прямые пересекается, если имеет общую “ ”. |
точку |
1 Г
2 В
3 А
Содержание задания |
Правильный ответ |
|
Задание 38 |
1 - (а) ,
2 - (д) ,
3 - (в) ,
4 - (г) ,
5 - (б) . |
|
|
Порядок доказательства скрещивания прямых a и b следующий: 1 - , 2 - , 3 - , 4 - , 5 - .
а) - из точки пересечения фронтальных проекций a2 и b2 проводится линия связи; б) - делается вывод, что точки пересечения фронтальных и горизонтальных проекций a и b не лежат на одной линии связи; в) - из точки пересечения горизонтальных проекций a1 и b1 проводится линия связи; г) - отмечаются фронтальные проекции точек 3 и 4; д) - отмечаются горизонтальные проекции точек 1 и 2. |
|
|
|
|
2.3. Взаимное положение прямой и плоскости, двух плоскостей.
Содержание задания (Правильные ответы отмечены «*» ) |
|||
Задание 39 |
|||
|
Характеристика взаимного положения прямой m и плоской фигуры DEF: |
||
1) - |
Пересечение; |
* |
|
2) - |
Принадлежность; |
|
|
3) - |
Скрещивание; |
|
|
4) - |
Параллельность. |
|
|
Задание 40 |
|||
|
Даны прямая n и горизонтально-проецирующая плоскость . По отношению к плоскости прямая: |
||
1) - |
Параллельна; |
|
|
2) - |
Совпадает с плоскостью; |
|
|
3) - |
Пересекает плоскость; |
* |
|
4) - |
Не определена. |
|
|
Задание 41 |
|||
|
Даны прямая n и треугольник АВС. По отношению к треугольнику прямая: |
||
1) - |
Параллельна; |
|
|
2) - |
Перпендикулярна; |
|
|
3) - |
Пересекает треугольник; |
* |
|
4) - |
Не определена. |
|
Содержание задания (Правильные ответы отмечены «*» ) |
|||||||
Задание 42 |
|||||||
|
Плоскости и : |
||||||
1) - |
Параллельны; |
|
|||||
2) - |
Перпендикулярны; |
|
|||||
3) - |
Пересекаются; |
* |
|||||
4) - |
Не определены. |
|
|||||
Задание 43 |
|||||||
|
Плоскости и (n m): |
||||||
1) - |
Параллельны; |
* |
|||||
2) - |
Перпендикулярны; |
|
|||||
3) - |
Пересекаются; |
|
|||||
4) - |
Не определены. |
|
|||||
Задание 44 |
|||||||
|
Плоскости и (f h): |
||||||
1) - |
Параллельны; |
|
|||||
2) - |
Перпендикулярны; |
* |
|||||
3) - |
Пересекаются; |
* |
|||||
4) - |
Не определены. |
|
|||||
Задание 45 |
|||||||
Эпюр, на котором прямая перпендикулярна плоскости, показан на рис.: |
|||||||
|
|
|
|
||||
1 * |
2 |
3 |
4* |
||||
Задание 46 |
|||||||
Эпюр, на котором плоскости перпендикулярны, показан на рис.: |
|||||||
|
|
|
|
||||
1 * |
2 |
3 * |
4 |
||||
|
|
|
|
|
|
|
Задание 47 |
Содержание задания |
Варианты ответов |
|
||||||||||
|
Прямая “ ” к плоскости, если перпендикулярна двум пересекающимся прямым, принадлежащим этой плоскости. |
перпендикулярна |
|
||||||||||
Содержание задания |
Правиль- ный ответ |
|
|||||||||||
Задание 48 |
|
||||||||||||
|
Порядок нахождения точки пересечения прямой n и треугольника АВС следующий: Этап 1 - , Этап 2 - , Этап 3 - , Этап 4 - . |
|
|||||||||||
1 - (б) ,
2 - (в) ,
3 - (а) ,
4 - (г) . |
|
||||||||||||
а) |
б) |
в) |
г) |
|
|||||||||
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
