Лабораторная работа №6 Проверка работоспособности автоматической установки водяного пожаротушения

Цель работы: определить степень работоспособности технических средств входящих в состав автоматической установки водяного пожаротушения.

П ринцип работы лабораторной установки

Лабораторная установка состоит из технологической и электрической частей.

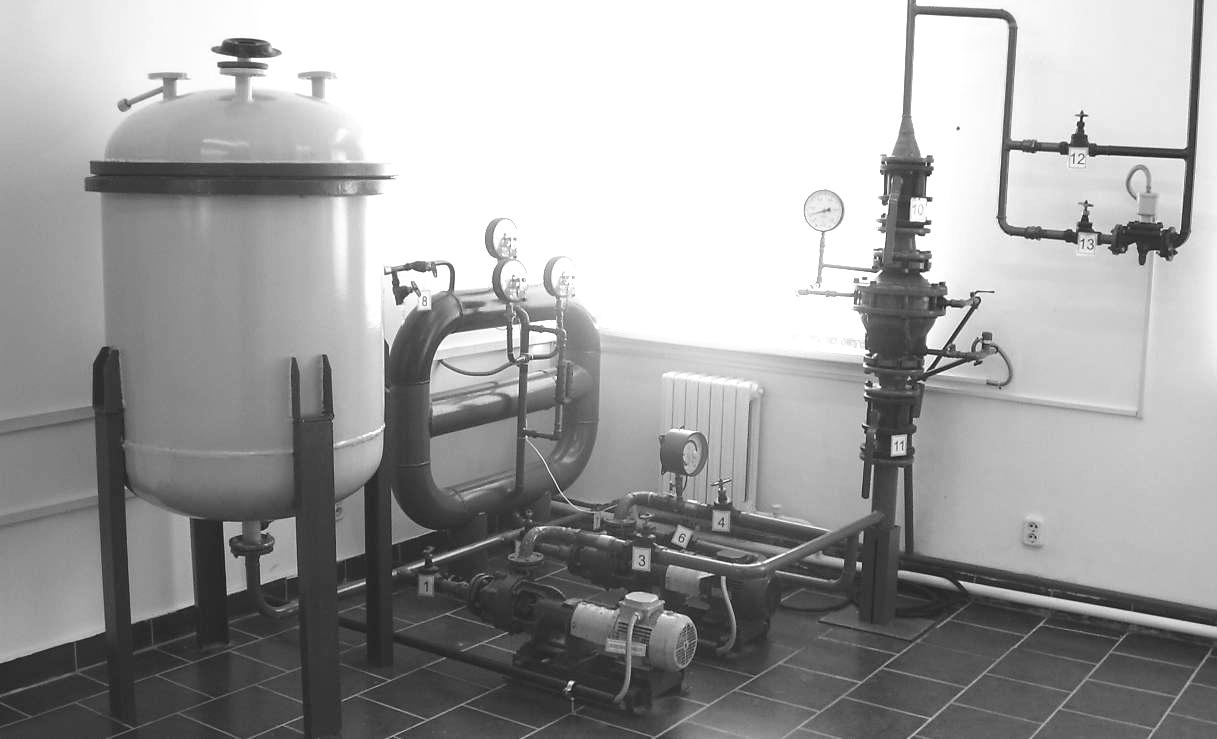

Технологическая часть установки (см. рис. 6.1) состоит из следующих основных узлов и агрегатов:

1. – емкость для хранения воды;

2. – электроконтактный манометр (ЭКМ) «Внимание»;

3. – электроконтактные манометры (ЭКМ) «Пожар»;

4. – импульсное устройство;

5. – указатель;

6. – клапан запорный универсальный КЗУ-100;

7. – электроконтактный манометр (ЭКМ);

8. – основной насос;

9. – резервный насос;

10. – электровентиль;

11. – сигнализатор давления универсальный СДУ;

12. – вентиль.

Рисунок 6.1 – Схема технологической части установки автоматического пожаротушения

Клапан КЗУ-100 предназначен для использования в качестве запорно-пускового устройства в узлах управления спринклерных и дренчерных установок водяного и пенного пожаротушения.

На рисунке 6.2 показан клапан КЗУ-100 в разрезе, в закрытом положении. Клапан состоит из корпуса привода 1, крышки 2, крышки 3, в сборе с седлом и крышками смотровых окон 16 с прокладками 18, тарели 5 с прокладкой 6, которая крепится на штоке 9 шплинтом 10. Крышка привода (рабочей камеры) 7 в сборе с втулками 8 крепится к корпусу привода 1 при помощи резьбового соединения 13. В крышке привода 7 имеются отверстия для подачи давления под мембрану.

Г ерметичность рабочей камеры обеспечивается мембраной 12. На мембране при помощи резьбового соединения 15 закреплены диски 11. Нижний диск не соединен с штоком 9. Крышки 2 и З соединены с корпусом привода 1 при помощи резьбового соединения 17. Между корпусом привода 1 и крышками 2 и З установлены прокладки 14.

Проверка отсутствия посторонних предметов между седлом 4 и уплотнением 6 тарели 5 осуществляется во всех видах установок при подаче давления в клапан. Если посторонних предметов нет, то шток с тарелью под собственным весом займут нижнее положение и давление герметично автоматически закроется - из сигнального отверстия течь не будет. Если окажутся посторонние предметы на седле герметичного самозакрытия не произойдет - необходимо их удалить. для подъема тарели клапана в резьбовое отверстие крышки привода заворачивается болт М10х60.08.019 ГОСТ 7805-70 (резьба нарезана по всей длине).

В дренчерной установке закрытие клапана осуществляется за счет усилия со стороны со стороны рабочей камеры, которое через шток передается на тарель и прижимает уплотнение б к седлу.

Усилие уплотнения возникает за счет превышения площади диска 11 над площадью входного оверстия клапана.

В сплинкерной установке закрытие клапана происходит под собственным весом тарели.

В дренчерной установке открытие затвора клапана происходит при снижении давления в рабочей камере до величины, обеспечивающей перемещение мембраны, штока и тарели, при этом давление через отверстие «В» поступает на сигнальное устройство.

Открытие затвора клапана в дренчерной установке происходит при снижении давления над тарелью клапана до величины меньшей давления до клапана на 20%.

Клапаны должны монтироваться в обвязках, соответствующих утвержденной конструкторской документации.

Сигнализатор давления универсальный СДУ предназначен для формирования сигнала путем размыкания электрических контактов об изменении давления в трубопроводе. В установке предназначен для формирования сигнала об открытии спринклерной секции пожаротушения.

Импульсное устройство предназначено для обеспечения давления в трубопроводах, необходимое для срабатывания узла управления.

Электроконтактные манометры предназначены для формирования электрического сигнала путем размыкания (замыкания) контактов при падении давления до установленного значения.
