Работа в режиме обзора
Вход в режим обзора не защищен кодом. В режиме обзора можно просмотреть следующие свойства системы:
- состояние зон;
- состояние шлейфов;
- наличие неисправностей и их описание (данный пункт будет присутствовать, если в приборе имеются неисправности);
- наличие тревог и их описание (просматриваются в разделах «состояние зон» и «состояние шлейфов»).
Структурная блок-схема работы в режиме обзора приведена на рисунке 2.6.
Рисунок 2.6 – Блок-схема работы в режиме обзора
Порядок работы в режиме обзора
При нажатии на кнопку «ВПЕРЕД», клавиатура из основного режима перейдет в режим обзора зон прибора. При этом на экране табло появятся обозначения зон и их состояние. Буквенные обозначения состояния шлейфов прибора приведены в таблице 2.2.
Если в данный момент тревог и неисправностей нет, то клавиатура выведет индикацию «СИСТЕМА А16». При наличии тревог и неисправностей осуществляется их просмотр нажатием на кнопку «ВПЕРЕД».
После просмотра всех тревог, неисправностей и нажатия на кнопку «ВПЕРЕД» клавиатура выйдет в основной режим работы и на табло появится индикация «СИСТЕМА А16».
Примечание: При обнаружении во время работы прибора в дежурном режиме неисправностей загорится светодиод «НЕИСПР», периодически зазвучит зуммер и клавиатура перейдет из основного режима работы в режим просмотра сообщений о неисправностях, причем неисправность обнаруженная первой будет находится на дисплее до нажатия кнопки «ОТМЕНА».
При устранении неисправностей надпись «Неисправность: хх» (хх - общее количество неисправностей в приборе) на дисплее клавиатуры уберется автоматически.
Таблица 2.2
Буквенные обозначения состояния шлейфов прибора А16-512
Обозначение |
Пояснение |
« П » |
Пожар в пожарном шлейфе |
« В » |
Внимание в пожарном шлейфе (произошло однократное срабатывание извещателя и идет отсчет времени ожидания (верификации) либо тревоги во втором извещателе) |
« Х » |
Неисправность в пожарном шлейфе |
« О » |
Шлейф на охране |
Извещатель пожарный дымовой оптический линейный ИП212-04 «Луч-1» предназначен для работы в составе системы пожарной сигнализации объектов различного назначения (помещения промышленных предприятий, объекты торгового и культурно-бытового назначения и т.д.) для обнаружения задымленности помещений.
Извещатель состоит из блока излучателя (БИ) и блока приемника (БП). Извещатель предназначен для совместной работы с приборами приемно-контрольными пожарными в составе пожарной сигнализации с напряжением питания шлейфа +24В, а также с ППКП с напряжением питания шлейфа +12В.
Извещатель формирует и передает извещение «Пожар» по шлейфу пожарной сигнализации при изменении оптической плотности среды от 0,25 до 2 дБ и сохранении ее в течение 5с.
Извещатель выдает извещение «Неисправность» без выдачи сигнала «Пожар» при пропадании сигнала в течение не более 0,5с, которое возможно в случаях:
Полное перекрытие ИК-луча каким-либо предметом;
Выход из строя БИ и БП;
Обрыв проводов питания БП;
Выход из строя канала фотоприемника;
Несанкционированное вскрытие БИ или БП.
Характеристики извещателя:
Питание извещателя, В |
От 10,5 до 14 |
Максимальная дальность действия извещателя (расстояние между БИ и БП), м |
100 |
Инерционность выдачи извещения «Пожар», с |
Не более 5 |
Извещатель сохраняет работоспособность при фоновой освещенности БП, лк |
Не более 12000 |
Конструкция БП и БИ обеспечивает возможность ее юстировки
|
Не менее 180 Не менее 20 |
Ток потребления извещателя
|
Не более 9 Не более 50 |
При выдаче извещения «Неисправность» формируется состояние «Обрыв шлейфа пожарной сигнализации».
Устройство и работа
Извещатель конструктивно выполнен в виде двух блоков: БИ и БП.
Блок приемник состоит из основания, изготовленного из ударопрочного полистирола, с узлом крепления. На основании закреплена печатная плата с фотодиодом и линзой, установленные соответственно на кронштейнах. Плата с фотодиодом, линза на кронштейне закрывается крышкой со светофильтром.
Поворот пластмассового основания осуществляется в горизонтальной и вертикальной плоскостях в узле крепления.
Фиксация выбранного положения основания осуществляется с помощью гайки. Корпусом колодки для подключения внешних проводов служит корпус узла крепления.
Внешне БИ и БП различаются по маркировке на основании.
На плате БП размещены светодиод «Пожар», розетка выхода канала фотодиода «Выход», перемычка, контактные площадки, микрокнопка «Запись», выключатель «НУ».
На кронштейнах крепления БИ и БП имеются по четыре отверстия для крепления блоков на опорной конструкции с помощью шурупов.
Принцип действия извещателя основан на регистрации БП импульсного ИК потока излучения от БИ. Электронная схема БИ дает импульсы электрического тока, которые, попадая на ИК-светодиод, заставляют его испускать импульсы инфракрасного излучения.
Светодиод находится в главном фокусе линзы БИ. Из БИ исходит пучок параллельных лучей, которые проходя контролируемую среду, попадают на линзу БП.
БИ содержит импульсный генератор и регулятор тока импульса, остальные блоки и элементы содержатся в БП извещателя. Блок схема БП изображена на рисунок 2.7.
После того, как на контакты 1 и 5 будет подано напряжение питания, импульсный генератор 1 начинает вырабатывать последовательность импульсов тока ИК-светодиода, ток через который регулируется регулятором 2. ИК-светодиод создает импульсный ИК-световой поток, который оптической системой БИ формируется в узкий луч, и, достигая оптической системы БП, фокусируется на фотодиоде.
Оптическая система БП фокусирует принятый ИК-луч на чувствительной поверхности фотоприемника 3, который преобразует ИК-световой сигнал в импульсный электрический.
Далее сигнал обрабатывается каналом фотоприемника и поступает в контроллер 4 для анализа и принятия решения.
Контроллер питается от стабилизатора напряжения 5.
Значение уровня сигнала (текущее) незадымленной среды заносится в энергонезависимую память 6, туда же заносится уровень сигнала сработки извещателя – «Пожар», создаваемый контрольным фильтром.
Исполнительными устройствами являются:
для режима «Пожар» - реле 7;
для режима «Неисправность» - оптрон 8, реле 9;
для внешней индикации режимов «Пожар» и «Неисправность» используется светодиод 10.

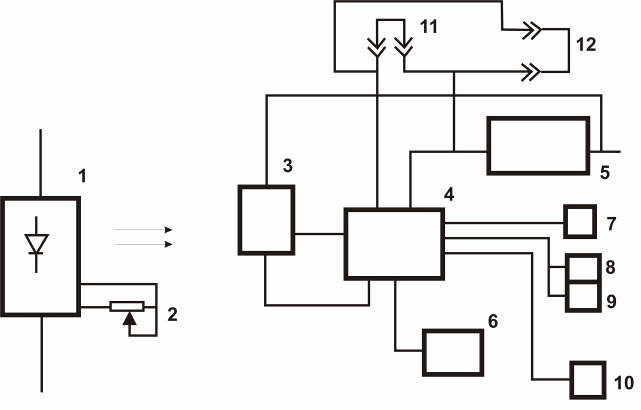

Рисунок 2.7 – Блок схема БП
При вскрытии крышки БП перемычка 11 размыкает цепь контроля закрытия крышки, что приводит к выдаче извещения «Неисправность». Для блокировки перемычки 11 служит перемычка 12.
Назначение органов управления:
«Выход» - розетка для контроля уровня принимаемого сигнала;
«НУ» - выключатель для перехода в режим:
записи уровня сигнала для прозрачной среды (позиция «1»);
записи уровня сигнала для задымленной среды (позиция «1»).
«Запись» - кнопка последовательного выбора записей.
«Пожар» - светодиод индикации режимов «Пожар» и «Неисправность»
Для проверки работоспособности извещателя необходимо:
Ввести в чувствительную зону между БИ и БП контрольный фильтр, которым производилась настройка датчика на напряжение сработки. Одновременно включить секундомер. Через три секунды должна произойти сработка извещателя и выдача извещения «Пожар». Сбросить извещение «Пожар» отключением приемно-контрольного прибора, в соответствии с руководством по эксплуатации на приемно-контрольный прибор.
Полностью перекрыть чувствительную зону между БП и БИ непрозрачным предметом на более 3 с, при этом извещатель должен выдать сигнал «Неисправность» (мигает светодиод «Пожар»), мигание светодиода прекращается после очистки чувствительной зоны.
Блок контроля линии питания БКЛ-101 предназначен для формирования сигнала «Неисправность шлейфа» посредством размыкания шлейфа пожарной сигнализации, при возникновении неисправности линии «четырехпроводных» дымовых пожарных извещателей (извещателей, в которых линия питания отделена от шлейфа пожарной сигнализации; например: ИП212-04).
Технические характеристики
Питание блока |
От линии питания извещателей (10-14В) |
Ток, потребляемый в дежурном режиме |
Не более 25 мА, при номинальном напряжении 12В |
Инерционность срабатывания блока |
Не более 1 сек |
Средний срок службы |
Не менее 5 лет |
Извещатель пожарный ручной АС-02 предназначен для ручного включения сигнала тревоги в системах пожарной сигнализации в закрытых помещениях различных зданий и сооружений производственного и общественного назначения.
Извещатель обеспечивает работу как пассивный датчик с приборами приемно-контрольными, имеющими импульсные шлейфы сигнализации и обеспечивает квитирование обратного сигнала.
Питание извещателя осуществляется от технических средств пожарной сигнализации напряжением постоянного и пульсирующего переменного тока в диапазоне от 12 до 36 В.
Потребляемый ток в дежурном режиме – не более 0,4 мА, в режиме передачи тревоги – не более 20 мА.
Инерционность срабатывания извещателя – не более 3 с.
Степень защиты облочки – IP20.

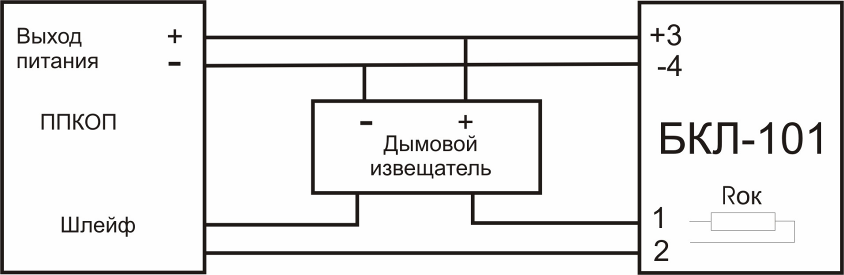

Рисунок 2.8 – Схема подключения блока контроля линии питания БКЛ-101
Техническое описание на извещатели пожарные дымовые ИП 212-5М и ИП 212-3СУ приведены в рекомендациях по выполнению лабораторной работы №1.
