ЗМІСТ

с.

1 Вступ………………………………………………………………………......2

2 Структура підприємства……………………………………………………...3

3 Технологічні процеси………………………………………………………...4

4 Техніка безпеки……………………………………………………………..12

5 Вибір напруги та джерел живлення……………………………………….13

6 Вибір групових щитків……………………………………………………..14

Вступ

Технологічна практика є важливою частиною учбового процесу і ефективною формою підготовки спеціаліста до трудової діяльності. Основною ціллю практики є отримання первинних професіональних навичок світлотехніка на основі вивчення роботи конкретного підприємства для освоєння сучасного електрообладнання.

Для досягнення вищесказаних цілей під час технологічної практики для отримання первинних професійних навиків повинні бути виконані наступні умови :

Закріплення і удосконалення знань і практичних навичок, отриманих під час навчання ;

Підготовка до усвідомленого і поглибленому вивченню загально професійних і спеціальних дисциплін;

Формування вмінь і навиків в виконанні світлотехнічних та електромонтажних робіт;

Оволодіння первинним професійним досвідом.

При вирішенні задач технологічної практики були вивчені наступні розділи:

  • структура підприємства

  • технологічні процеси даного підприємства

  • техніка безпеки при виконанні електротехнічних та світлотехнічних робіт.

Структура підприємства

Генеральний

директор

Секретар

Спеціаліст

Технологічні процеси

Я проходив технологічну практику на Полтавській лабораторії «Аксіс», що знаходиться в ТРЦ Київ.

В даний час підприємство « Аксіс» - це сучасне підприємство з високим рівнем обслуговування. Підприємство «Аксіс» надає світлотехнічні та електротехнічні послуги та обслуговує електричне обладнання.

«Аксіс» надає такі послуги :

Електровимірювальні роботи:

- Монтаж заземлюючих пристроїв;

  • Вимір опору ізоляції електромережі;

  • Вимір опору заземлюючих пристроїв;

  • Перевірка пристроїв захисного вимкнення (ПЗВ);

  • Вимір повного опору петлі фаза-нуль, струму КЗ;

  • Випробування електроінструменту;

  • Вимірювання перехідного опору між заземлювальним пристроєм;

  • Вимірювання опору ізоляції силових кабелів електроживлення, силових і освітлювальних електропроводок ; електричних апаратів.

Оформлення технічної документації:

  • Паспорти, експлуатаційні інструкції ;

  • Виготовлення робочих проектів на електропостачання.

Вимір повного опору петлі фаза-нуль

( Мегаомметр ).

Контур, що складається з фази трансформатора і ланцюга фазного і

нульового провідників прийнято називати петлею «фаза-нуль».

Вимір опору петлі «фаза-нуль» і струмів однофазних замикань проводиться з

метою перевірки надійності спрацьовування апаратів захисту від надструмів

при замиканні фазного провідника на відкриті провідні частини.

Перевірка надійності і швидкості відключення пошкодженої ділянки

мережі полягає в наступному: Визначається струм короткого замикання на корпус

Iкз . Цей струм зіставляється з розрахунковим струмом спрацьовування

захисту випробовуваної ділянки мережі. Якщо можливий в даній ділянці мережі

струм аварійного режиму перевищує струм спрацьовування захисту з

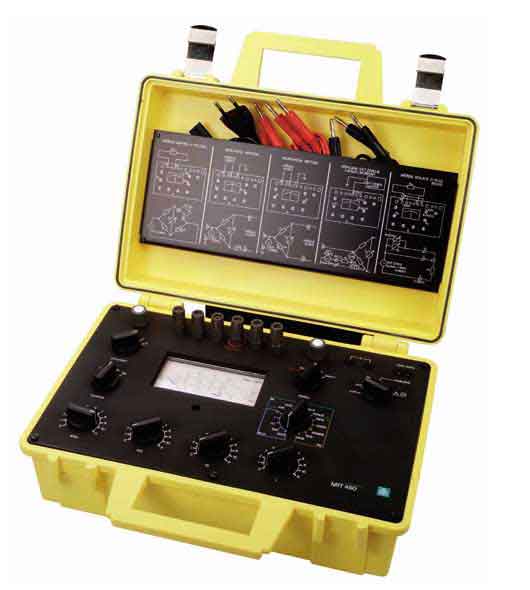

достатньою кратністю, надійність відключення вважається . Пристрій для

вимірювання повного опору петлі фаза-нуль називається мегаомметром

який зображено на рисунку.

Для отримання якомога більше реальних

результатів рекомендується вимірювання проводити в період найбільшого

питомого опору грунту. Опір заземлюючого пристрою визначається

множенням виміряного значення на поправочні коефіцієнти, що

враховують конфігурацію пристрою, кліматичні

Для заземлювачів, що знаходяться в промерзлому грунті або нижче глибини промерзання, введення поправочного коефіцієнта не потрібно. Вимірювання питомого опору грунту проводиться, коли виміряний опір заземлювача більше проектного значення або не відповідає нормативним вимогам. У цьому випадку перевіряється допустима ступінь цієї невідповідності при підвищених питомих опорах грунту. Перевірка наявності зв'язку між заземлювачами і заземлюють елементами.Вимірювання проводяться з метою визначення цілісності і безперервності захисних провідників від вимірюваного об'єкта до заземлювача або магістралі заземлення і провідників вирівнювання потенціалів, визначення опору вимірюваного ділянки захисної ланцюга та з метою вимірювання (або відсутність) напруги на заземлених корпусах перевіряється обладнання в робочому режимі.

Якість електричних з'єднань перевіряється оглядом, а зварювальних з'єднань ударами молотка (кувалди) з наступними вимірами ланцюга.Вимірювання опору виробляються між будь відкритою провідною частиною і найближчою точкою головного провідника системи управління потенціалів. Захисні провідники включають металеві електротехнічні труби, металеві оболонки кабелів. Опір контакту заземлюючих провідників не перевищує 0.05 Ом. Виміряний опір ланцюга захисних провідників не має більше, ніж в 1.2 рази перевищувати розрахункове значення.
