САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ОТЧЕТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ №1.1

ПО ДИСЦИПЛИНЕ МЕТРОЛОГИЯ

И ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА

СТУДЕНТОВ ГРУППЫ

Андрианов Алексей

Салова Ольга

САНКТ-ПЕТЕРБУРГ

1995

ЦЕЛЬ РАБОТЫ : Oзнакомление с электромеханическими приборами, методикой иx

проверки и определение некоторых метрологических характеристик.

Схемы проверки

СПЕЦИФИКАЦИЯ ИСПОЛЬЗУЕМЫХ ПРИБОРОВ

наименование средств измерений

характеристики средств измерений

тип и заводской номер

класс точности

диапазон показаний

входное сопротивление

рабочий диапазон частот

миллиамперметр

1703003

1957 г

0.5

5 мА

сопративление

Р331

174007

0.01

100 Ом

гальванометр

78922

1

140

показания проверяе-мого прибора, х

показания образцового прибора

абсолютная погрешность

относи-тельная погреш-ность d

приведен-ная погреш-ность g

вариация b

при увеличени Хо ув

при уменьше-нии Хо ум

при увеличени DХо ув

при уменьше-нии DХо ум

А

%

0.001

0.000986

0.000995

0.000014

0.000005

1.4

0.28

0.18

0.002

0.002015

0.001996

-0.000015

0.000004

-0.75

-0.3

0.38

0.003

0.003002

0.002999

-0.000002

0.000001

-0.06

-0.04

0.06

0.004

0.003995

0.003994

0.000005

0.000006

0.15

0.12

0.02

0.005

0.004977

0.004970

0.000023

0.000030

0.6

0.6

0.14

DXув = X-DX0ув DXум = X-DX0ум

d = 100 DX / X

¡ = 100 DX / XN XN = 0.005

b = (100 | Xув - Xум | ) / XN

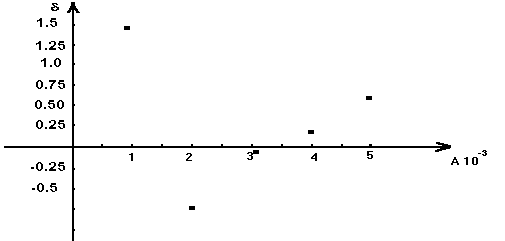

ГРАФИКИ ЗАВИСИМОСТИ АБСОЛЮТНОЙ, ОТНОСИТЕЛЬНОЙ И ПРИВЕДЕННОЙ ПОГРЕШНОСТЕЙ ПРОВЕРЯЕМОГО ПРИБОРА ОТ ПОКАЗАНИЙ ПРИБОРА

Вывод: В результате поверки исследуемого средства измерения мы установили

его погрешности . Полученные данные позволяют говорить либо о

не соответствии прибора классу точности , либо о не точности измерений

для большинства рассматриваемых показаний .
