1.1. Мультиплексор.

Мультиплексор - это ус-во, кот. осуществляет выборку одного из неск. входов и подключает его к своему выходу, в зависимости от двоичного кода на адресной шине, иначе, - переключатель сигналов, управляемый двоичным кодом и имеющий несколько входов и один выход. К выходу подключается тот вход, чей номер соответствует двоичному коду. У мультиплексора м.б., напри-мер, 16 информационных входов, 4 управляющих входа (входа селекции) и один выход. Значит, если к этим 16 входам присое-динены 16 источников цифровых сигналов – генераторов последовательных цифровых слов, то байты от любого из генераторов можно передавать в единственный выходной провод. Для этого нужный нам вход требуется выбрать, подав на четыре входа селекции (т.к. 2⁴= 16) двоичный код адреса. Так, для передачи на выход данных от канала номер 9 следует установить код ад-реса 1001. Мультиплексоры способны выбирать (селектировать) определенный канал. Поэтому их иногда называют селектора-ми. Мультиплексоры различаю по способам адресации, наличию входов разрешения и инверсных выходов. Без применения мультиплексоров невозможно построить высокоскоростные сети связи, эффективно резервировать передаваемый по сетям тра-фик и масштабировать эксплуатируемые сети. В данной схеме D1-D4 – информационные входы, D5-D6 – входы селекции.

1.2. Операционный усилитель. Характеристики идеального оу. Обозначение на схемах.

Операционный усилитель — дифференциальный усилитель постоянного тока, имеющий высокий коэффициент усиления. ОУ почти всегда используются в схемах с глубокой отрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы. В настоящее время ОУ получили широкое применение как в виде отдельных чипов, так и в виде функциональных блоков в составе более сложных интегральных схем. Такая популярность обусловлена тем, что ОУ является универсальным блоком с характеристиками, близкими к идеальным, на основе которого можно построить множество различных электронных схем. Идеальный операционный усилитель - является физической абстракцией, то есть не может реально существовать, однако позволяет существенно упростить рассмотрение работы схем на ОУ благодаря использованию простых математических моделей.

Идеальный ОУ обладает следующими характеристиками: — Бесконечно большой коэффициент усиления с разомкнутой петлей обратной связи. — Бесконечно большое входное сопротивление входов V_– и V₊. Другими словами, ток, протекающий через эти входы, равен нулю. — Нулевое выходное сопротивление выхода ОУ. — Способность выставить на выходе любое значение напряжения. — Бесконечно большая скорость нарастания напряжения на выходе ОУ (насыщение). — Полоса пропускания: от постоянного тока до бесконечности.

И деальный ОУ, охваченный отрицательной обратной связью, поддерживает одинаковое напряжение на своих входах. Другими словами, при указанных условиях всегда выполняется равенство . Обозначение операционного усилителя на схемах справа:

V+: неинвертирующий вход

V−: инвертирующий вход

Vout: выход

Vs+: плюс источника питания (также может обозначаться как V_DD, V_CC, или V_CC+)

Vs−: минус источника питания (также может обозначаться как V_SS, V_EE, или V_CC−)

Нередко на схемах опускают обозначение питающего напряжения с целью упрощения принципиальной схемы.

1.3.

Зная значение напряжение полной шкалы, мы можем найти напряжения, соответствующие каждому разряду. В нашем случае U_пш=10В и количество разрядов n=6:

N разряд = U_пш/2^N, N ;

1 разряд = 5В; 2 разряд = 2,5В;

3 разряд = 1,25В; 4 разряд = 0,625В;

5 разряд = 0,3125В; 6 разряд = 0,15625В;

Зная цифровой код на входе ЦАП можно найти напряжение на выходе:

101011 -> U_вых= 5+1,25+0,3125+0,15625= 6,71875В.

2.1. ПЗУ.

Постоянным запоминающим устройством называется энергонезависимая память, используемая для хранения массива неизменяемых данных. Такие устройства необходимы для замены простейших логических элементов низкой степени интеграции, хранения программ в микроконтроллерах, таблиц цифровых отображений сигналов (в генераторах и анализаторах сигналов), начальных загрузчиков ЭВМ, кодовых сигналов систем дистанционного управления. По разновидностям схемотехники устройств ПЗУ делят на четыре типа:  Программируемые изготовителем ПЗУ (ROM),  Однократно программируемые пользователем ПЗУ (PROM),  Многократно программируемые пользователем ПЗУ с ультрафиолетовым стиранием (EPROM),  Многократно программируемые пользователем ПЗУ с электрическим стиранием (EEPROM)

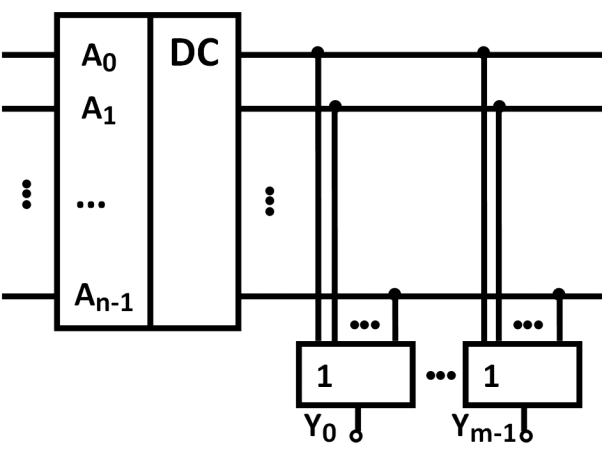

Базовую структуру ПЗУ (слева) можно представить в виде дешифратора (посередине) адреса и совокупности подключенных к нему элементов ИЛИ. Так же схема ПЗУ, построенного на мультиплексоре, приведена справа.

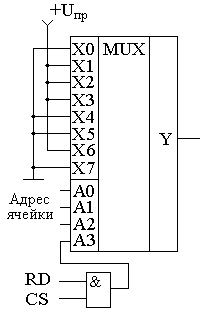

В схеме справа построено постоянное запоминающее устройство на восемь одноразрядных ячеек. Запоминание конкретного бита в одноразрядную ячейку производится запайкой провода к источнику питания (запись единицы) или запайкой провода к корпусу (запись нуля).
