17. Воздухопроницаемость материалов и ок в целом: отличия, параметры и закономерности.

Воздухопроницаемость материалов объясняется их пористостью.

И змеряется экспериментально по кривым расхода воздуха при продувке

Количество воздуха проникающего (фильтрующегося) через 1 м² слоя

материала в течение 1 часа при ламинарном движении воздуха в порах

определяется законом

G – расход воздуха (воздухопроницаемость), кг/(м²·ч);

Δ р – разность давлений (напор), Па;

i – коэффициент воздухопроницаемости, кг/(м·ч·Па), который является показателем степени воздухопроницаемости материала.

Воздухопроницаемость ОК не соответствует воздухопроницаемости материалов из которых она состоит (! для отдельного кирпича и кладки в целом может отличаться в 500 раз).

Причины:

1. Большое количество щелей, образуемых при неполном заполнении швов раствором

2. Наличие штукатурки значительно снижает воздухопроницаемость

Д ля практических расчетов ОК оценка воздухопроницаемости слоев делается по величине сопротивления воздухопроницанию

Сопротивление воздухопроницанию показывает величину разности давлений воздуха, при которой через 1 м² данного слоя будет проникать 1 кг воздуха в 1 ч.

Т огда

П о ТКП 45-2.04-43-2006 «Строительная теплотехника» сопротивление воздухопроницанию (кроме световых проемов) должно быть не больше требуемого:

G_нopм  — нормативная воздухопроницаемость ограждающих конструкций, кг/(м²ч),

Д ля многослойной ОК

Величину сопротивления воздухопроницанию материалов отдельных слоев обычно не рассчитывают, а принимают по справочным данным

Материалы и конструкции	Толщина слоя, мм	Rв, м2·ч·Па/кг
Бетон сплошной без швов	100	19600
Газосиликат сплошной без швов	140	21
Кирпичная кладка из сплошного кирпича на ц.-п. растворе в 1 кирп. и более	250 и более	18
Кирпичная кладка из сплошного кирпича на ц.-п. растворе в полкирпича	120	2
Обои	--	20
Пенополистирол	50-100	80
Плиты минераловатные	50	2
Рубероид	1,5	воздухонепрницаем
Толь	1,5	490
Штукатурка ц.-п. раствором	15	370
Штукатурка изв.	15	140
Керамзитобетон, 1000 кг/м3	250-450	53-80
Керамзитобетон, 1100-1300 кг/м3	250-450	390-590

Для кладок из кирпича и камней с расшивкой швов на наруж. поверхности сопротивление воздухопроницанию увеличивают на 20 м²·ч·Па/кг

17. Температурный расчет ок в условиях воздухопроницания.

Воздухопроницаемость материалов, стыков, швов увеличивает теплопотери, т.е. повышает коэффициент теплопередачи и температурное поле в ОК смещается в строну более низких температур.

Смещение температурного поля происходит за счет того, что часть тепла, передаваемого через ОК идет на нагревание холодного воздуха, проникающего через ОК.

Дифференциальное уравнение температурного поля с учетом инфильтрации воздуха

Решение этого уравнения:

t – температура в произвольной плоскости х ОК при инфильтрации воздуха;

е – основание натурального логарифма;

R_х – термическое сопротивление части ОК от её наружной поверхности до рассматриваемой плоскости х;

R_Т – сопротивление теплопередаче ОК.

! При инфильтрации холодного воздуха входящий в стену и выходящий тепловые потоки не равны друг другу:

эта разница и затрачивается на нагрев холодного фильтрующегося воздуха

17. Значение влажностного режима ОК, причины появления влаги в ОК и меры по защите от увлажнения.

А. С повышением влажности строительных материалов повышается их теплопроводность, поэтому:

1) нужно принимать меры по предотвращению возможного увлажнения

2) применять материалы с минимальной влажностью

3) учитывать не только теплотехнический, но и влажностный режим

В. Влажный материал неприемлем из санитарно-гигиенических соображений (биостойкость ОК)

С. Повышенная влажность материала влияет на технические характеристики (влагостойкость ОК), т.к. это определяет долговечность.

Возможные негативные последствия:

1) понижение морозостойкости

2) отслаивание наружных штукатурок, облицовок, покрытий

3) преждевременный износ из-за потери механической прочности невлагостойкими материалами

Вывод: в наружных ОК влажных и мокрых помещений применение материалов ограничивается степенью их влагостойкости

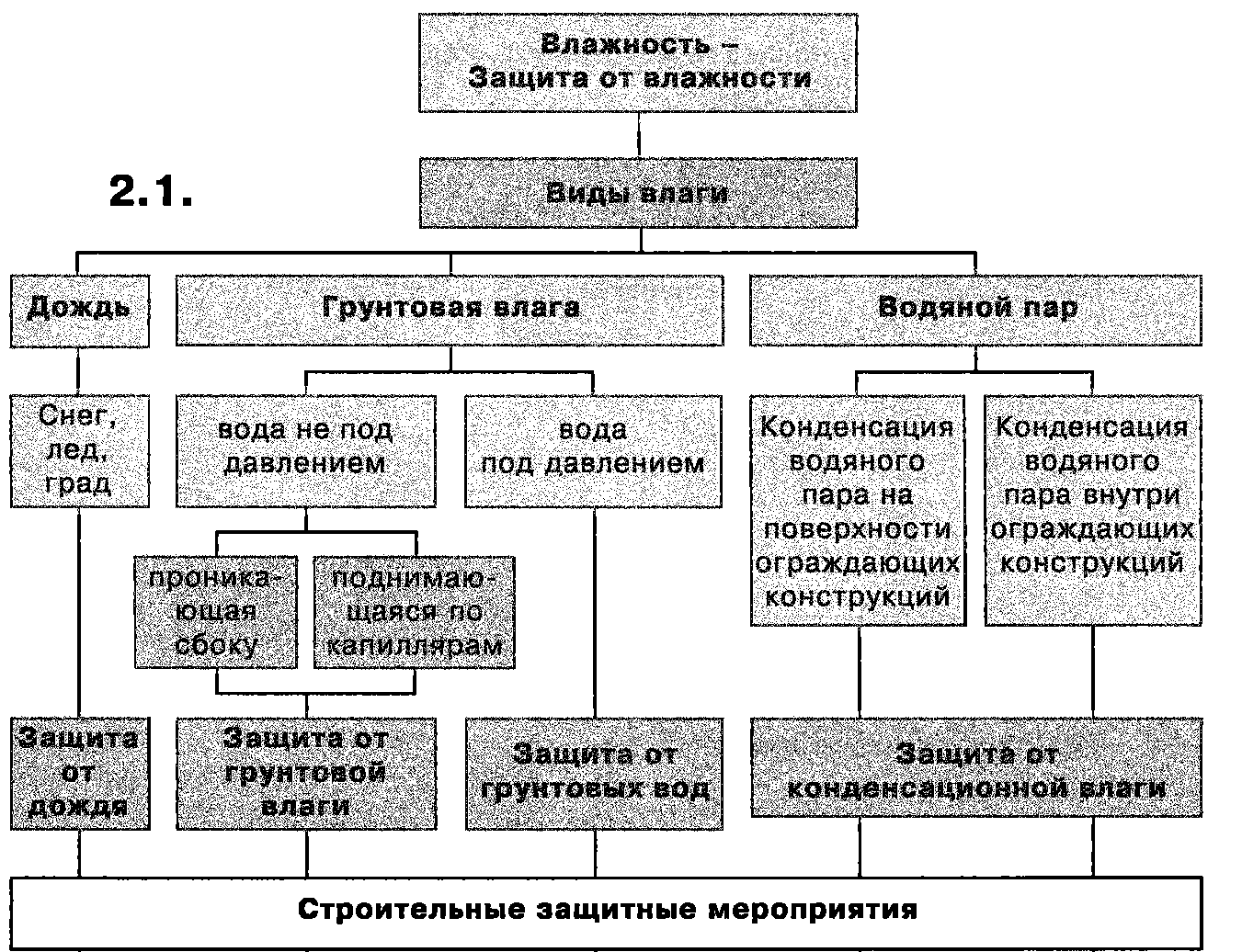

Причины появления влаги в наружных ОК

Изменение влажностного состояния ОК в процессе эксплуатации здания может происходить за счет сорбционного и конденсационного увлажнения материалов

Сорбция и конденсация водяного пара на поверхности и в толще неразрывно связаны с температурно-влажностным состоянием окружающей среды. Поэтому знание закономерностей этих процессов позволяет рассчитать влажностное состояние ОК при эксплуатации здания.

Сорбция и конденсация основные, но не все причины появления влаги

ПРИЧИНЫ ПОЯВЛЕНИЯ ВЛАГИ их некоторые особенности	Устранение последствий или предотвращение увлажнения
Строительная влага – вносится в ОК при возведении здания или при изготовлении сборных ЖБК - количество влаги зависит от конструкции и способа производства работ - кирпичная кладка является менее благоприятной по сравнению со стенками из керамич. блоков или бетон. камней - наиболее благоприятны деревянные стены	- с наступлением холодов немедленно включать вентиляцию и отопление - в первую зиму повысить интенсивность вентиляции и отопления
Г рунтовая влага – проникает в ОК из грунта вследствие капиллярности	- устройство гидроизоляционных слоев, препятствующих проникновению влаги из грунта в ОК
Атмосферная влага – проникает в ОК при косом дожде или в результате неисправности крыши	- защита наружной поверхности ОК водоотталкивающими материалами - в КПД – защита стыков, нанесение фактурного слоя
Эксплуатационная влага – выделение её связано с эксплуатацией здания в цехах покрасочных, кожевенных, пищевых производств, прачечных, банях увлажняется пол и низ стен	устройство водонепроницаемых полов облицовка керамической плиткой отвод воды в канализацию
Гигроскопическая влага – влага находящаяся в ОК вследствие гигроскопичности материалов ОК Гигроскопичность – свойство материала поглощать (сорбировать) влагу из воздуха при постоянной температуре - в разной степени подвержены все материалы	- исключение применения материалов, содержащих хлористые соли и другие особо гигроскопичные вещества
Конденсация влаги из воздуха – в подавляющем большинстве это основная причина повышения влажности ОК. Влага конденсируется как на поверхности, так и в толще	снижение влажности внутреннего воздуха путем естественной и искусственной вентиляции повышение температуры внутренней поверхности ОК в помещениях с высокой влажностью, где конденсацию предотвратить нельзя необходимо не допускать проникновения конденсирующейся на поверхности влаги в толщу ОК правильный выбор слоев и последовательности расположения слоев в многослойной ОК пароизоляция
