Релъсосверлильный станок pcm 1m.

Подготовка к работе.

• Проверить исправность подводящего кабеля и заземление.

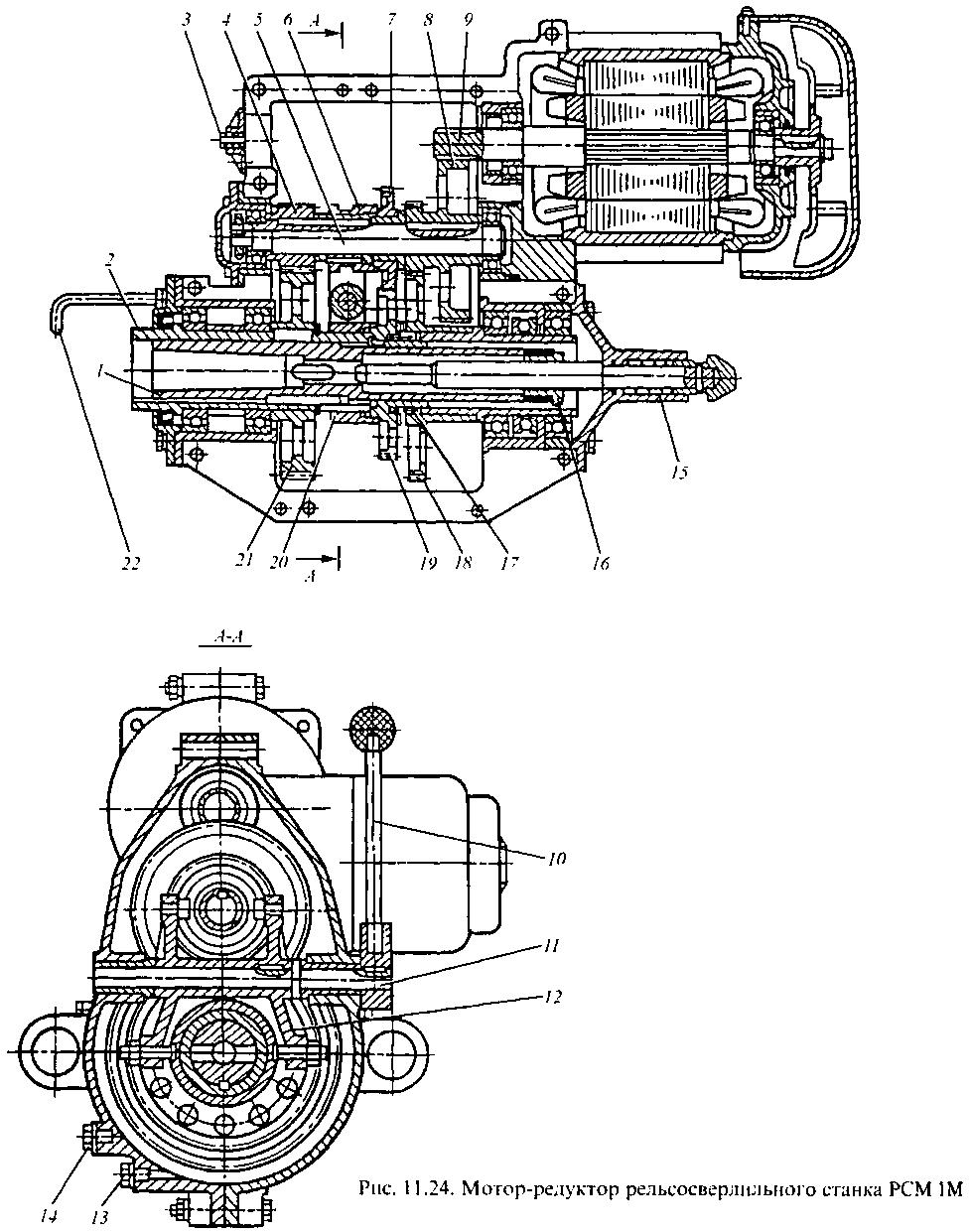

• Проверить уровень масла в редукторе, открутив контрольную пробку 14, при необходимости долить масло, открутив пробку-воз­душник 3 (рис.11.24 [1]).

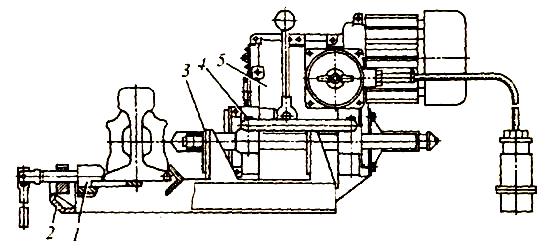

• Произвести регулировку положения мотор-редуктора 5 на раме 2 (рис. 11.23 [1]) по высоте в соответствии с типом рельса (регулировка мотор-редуктора со штангами (сверла) по высоте производится при помощи шайб-упоров 3, имеющих пазы с маркировкой типа рельса.

• Установить сверло в вал шпинделя; сверла в зависимости от диаметра устанавливаются аналогично станку 1024 В (используются специальные сверла с твердосплавной напаянной пластиной для свер­ления закаленных рельсов или стандартные сверла из быстрорежу­щей стали для сверления обычных рельсов).

• Закрепить станок на рельсе с помощью зажимного устрой­ства 1 поворотом рукоятки (рис. 11.23 [1]).

• Проверить положение сверла по отношению к керну.

• Установить на рельс бачок с охлаждающей жидкостью при сверлении сверлом из быстрорежущей стали (при использовании сверл с твердосплавными пластами использование охлаждающей жидкости категорически запрещается).

• Включить электродвигатель и опробовать работу станка на холостом ходу, при обнаружении неисправности станок отключить и устранить неисправность.

После включения станка в работу.

• Нажать на рукоятку ускоренной подачи 10 (рис.11.24 [1]) по ходу сверла вперед до упора в шейку рельса и через 1—2 с. устано­вить рукоятку в нейтральное положение; дальнейшее сверление осу­ществляется автоматически.

• При сверлении следить за равномерностью подачи сверла; не­прерывностью поступления охлаждающей жидкости (при сверлении сверлом из быстрорежущей стали); температурой двигателя.

• При застопоривании сверла или его остановке немедленно перевести рукоятку ускоренной подачи из нейтрального положения в сторону обратного хода.

• После очистки или замены сверла продолжить работу.

• После окончания сверления переводом рукоятки ускоренной подачи сверло вывести из отверстия, рукоятку возвратить в нейтраль­ное положение, электродвигатель отключить.

• Выбивка сверла из вала шпинделя 1 производится при край­нем заднем его положении ударом молотка по наконечнику вытал­кивателя 15 (рис. 11.24 [1]).

Рельсосверлильные станки типа стр.

Подготовка к работе.

Перед началом работы произвести внешний осмотр станка, кабе­ля, кабельной вилки и проверить:

• надежность затяжки резьбовых соединений;

• исправность заземления;

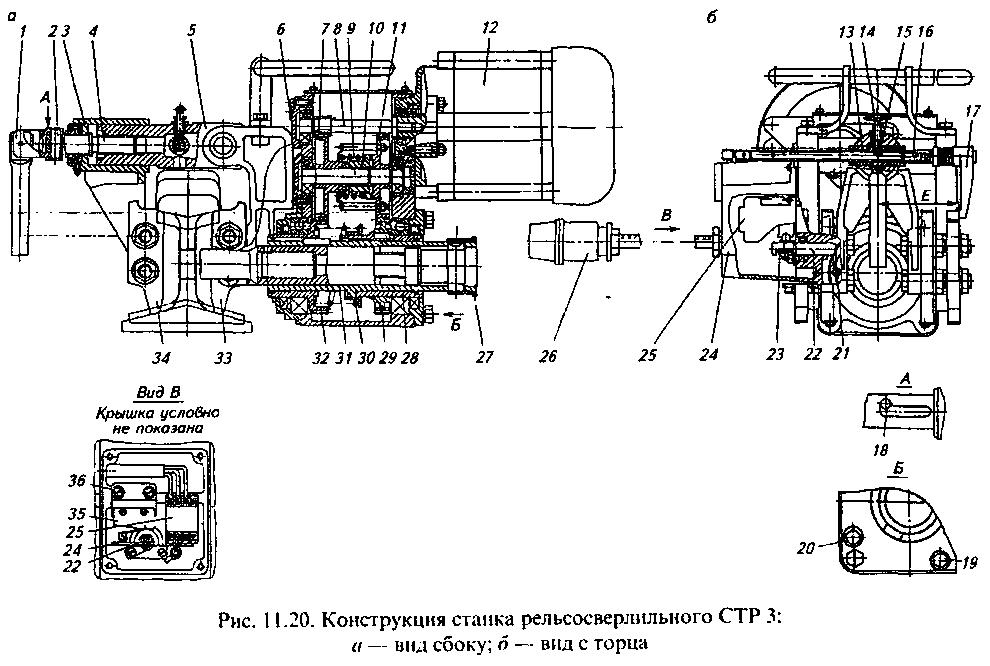

• наличие масла в редукторе, открыв пробку воздушника 6: уро­вень масла должен доходить до уровня контрольной пробки 20 (рис. 11.20 [1]);

направление вращения шпинделя: оно должно быть правым, если смотреть со стороны инструмента (сверла); если сверло враща­ется в противоположную сторону или пощелкивает предохранитель­ная муфта, необходимо изменить направление вращения электродви­гателя путем переключения двух концов вывода статорной обмотки;

• положение шпинделя: он должен быть в крайнем заднем по­ложении.

Установка станка СТР на рельс.

• Установить съемные шаблоны, соответствующие просверли­ваемому типу рельса так, чтобы обозначение этого типа рельса на торце шаблона было обращено к шейке рельса (рис. 11.14, 11.22 [1]).

• Установить линейку, состоящую из упора 4 и штанги 9 так, чтобы обозначение данного типа рельса на штанге было обращено вверх, в сторону фиксатора 6 (рис.11.16 [1]).

• Собрать сверло или фаскосъемник, выдержав установочные размеры (сверло и фаскосъемник крепятся в цилиндрической пере­ходной втулке 2 винтами 3 (рис. 11.11 [1]) или конической переход­ной втулке при помощи конуса Морзе (рис.11.12 [1]).

• Установить сверло или фаскосъемник с втулкой в отверстие шпинделя и закрепить детали с помощью втулки (зазор между по­верхностью шейки рельса и сверлом должен быть 1—3 мм регули­ровку производить втулкой).

• Придвинуть корпус прижима 3 вместе с рукояткой 1 так, что­бы шаблоны 33, 34 вошли между нижней поверхностью головки и верхней поверхностью подошвы рельса (рис. 11.20 [1]).

• Завернуть винт 4 с помощью рукоятки 1, прикладывая к ней усилие в 50—60 кг (штифт 2 должен находиться в пазе, как показано на виде А - рис.11.20 [1]).

• Если линейка и фиксатор отсутствуют, то возможно устано­вить станок на рельс по разметке через отверстие в упор-захвате (от­верстие предназначено для установки фиксатора).

Порядок работы на станке.

Включить электродвигатель нажатием кнопки «Пуск» па панели крышки и продержать ее во включенном состоянии 5... 10 с. Станок в автоматическом режиме просверливает отверстие установленным сверлом, одновременно упрочняя поверхность сверления. После окон­чания сверления сверло автоматически возвращается в исходное по­ложение и электродвигатель отключается. При необходимости от­ключения станка в процессе сверления следует нажать кнопку «Стоп» на панели крышки.

При сверлении отверстий при помощи твердосплавных сверл ка­тегорически запрещается использовать в качестве охлаждающей жидкости воду.

При затуплении или выкрашивании режущих граней твердосплав­ных пластин необходимо перевернуть пластины в гнезде корпуса свер­ла следующей острой гранью для резания или заменить пластину. Для поворота или замены пластин необходимо:

• очистить поверхность сверла от стружки и металлической пыли;

• отвернуть винт 5, крепящий пластину 4 к корпусу сверла (рис. 11.11 [1]);

• повернуть или заменить пластину;

• завернуть винт.

Для снятия фасок с двух сторон в только что просверленном от­верстии рельса необходимо, не снимая станка, собрать приспособле­ние для снятия фасок (рис. 11.13 [1]); включить станок кнопкой «Пуск». После снятия фасок и отхода шпинделя назад станок отклю­чится автоматически.

В ежедневный уход входит очистка изделия от загрязнений по окончании работы и подтяжка резьбовых соединений.

Возможные неисправности рельсосверлильных станков и спосо­бы их устранения приведены в таблице 11.5 [1].
