Расчет нелинейных цепей постоянного тока
ЗАДАНИЕ N 6
Тема: Расчет нелинейных цепей постоянного тока
Вольт-амперная характеристика нелинейного
элемента выражается уравнением
При напряжении
динамическое сопротивление
нелинейного элемента равно ____ Ом.
10
Решение:
Динамическое (дифференциальное)
сопротивление
ЗАДАНИЕ N 10
Тема: Расчет нелинейных цепей постоянного тока
Два одинаковых нелинейных элемента с
заданной (см. рис.) вольт-амперной
характеристикой соединены параллельно.
Если напряжение на входе цепи
то ток
в неразветвленной части цепи равен
____ мА.
9
Решение:
По вольт-амперной характеристике каждого
из элементов при
находим токи
Ток в неразветвленной части цепи
ЗАДАНИЕ N 21
Тема: Расчет нелинейных цепей постоянного тока
При напряжении
статическое сопротивление нелинейного
элемента с заданной ВАХ равно …
ЗАДАНИЕ N 22
Тема: Расчет нелинейных цепей постоянного тока
Нелинейный элемент с заданной ВАХ и
линейный элемент с сопротивлением
соединены последовательно. Если
напряжение на нелинейном элементе равно
50 В, то напряжение, приложенное к цепи,
равно ___ В.
210
Решение:
По ВАХ нелинейного элемента находим,
что при
ток в цепи
Напряжение, приложенное к цепи,
ЗАДАНИЕ N 13
Тема: Расчет нелинейных цепей постоянного тока
В точке А вольт-амперной характеристики
нелинейного элемента (см. рис.)
дифференциальное сопротивление
равно …
Решение:
Дифференциальное сопротивление,
соответствующее точке А вольт-амперной
характеристики,
ЗАДАНИЕ N 13
Тема: Расчет нелинейных цепей постоянного тока
При токе
напряжение на нелинейном элементе равно
При возрастании тока на
напряжение становится равным
Дифференциальное
сопротивление элемента при напряжении
приблизительно равно …
Решение:
При токе
напряжение на нелинейном элементе
равно
При возрастании тока на
напряжение становится равным
Дифференциальное сопротивление элемента
при напряжении
приблизительно равно
ЗАДАНИЕ N 13
Тема: Расчет нелинейных цепей постоянного тока
В точке А вольт-амперной характеристики
нелинейного элемента (см. рис.) статическое
сопротивление
равно …
ЗАДАНИЕ N 17
Тема: Расчет нелинейных цепей постоянного тока
Вольт-амперная характеристика
нелинейного элемента имеет максимум
при токе
и напряжении
Дифференциальное сопротивление элемента
при этом равно …
Нулю
Решение:
Вольт-амперная характеристика
нелинейного элемента имеет максимум
при токе
и напряжении
дифференциальное сопротивление элемента
(условие экстремума функции
).
ЗАДАНИЕ N 4
Тема: Расчет нелинейных цепей постоянного тока
Для нелинейной цепи задана зависимость
тока от входного напряжения (см. рис.).
Если
то
напряжение
на нелинейном элементе равно ____ В.
6
ЗАДАНИЕ N 5
Тема: Расчет нелинейных цепей постоянного тока
Несимметричной вольт-амперной характеристикой (см. рис.) обладает …
выпрямительный диод
ЗАДАНИЕ N 14
Тема: Расчет нелинейных цепей постоянного тока
На рисунке приведены вольт-амперные характеристики четырех резистивных элементов. При увеличении напряжения статическое сопротивление увеличивается у элемента …
3
Решение:
Статическое сопротивление нелинейного
элемента
изменяется от точки к точке его
вольт-амперной характеристики. При
увеличении напряжения
нелинейного элемента 3 растет.
ЗАДАНИЕ N 14
Тема: Расчет нелинейных цепей постоянного тока
Два нелинейных элемента, вольт-амперные характеристики которых (1 и 2) изображены на рисунке, соединены последовательно. Напряжение на первом элементе равно 200 В. Напряжение на втором элементе равно ___ В.
50
Решение:
Напряжение на первом элементе равно 200 В. Из характеристики 1 следует, что по элементам протекает ток 0,2 А. Из характеристики 2 следует, что напряжение на втором элементе равно 50 В.
ЗАДАНИЕ N 17
Тема: Расчет нелинейных цепей постоянного тока
Вольт-амперная характеристика нелинейного
элемента выражается уравнением
При напряжении
статическое сопротивление
нелинейного
элемента равно …
20
ЗАДАНИЕ N 18
Тема: Расчет нелинейных цепей постоянного тока
Статические сопротивления нелинейного элемента с заданной вольт-амперной характеристикой при напряжении, равном 2 и 8 В, соответственно равны ____ кОм.
1 и 2
Решение:
Статическое сопротивление нелинейного элемента в заданной точке его характеристики равно отношению напряжения на элементе к току в нем:
при
при
ЗАДАНИЕ N 13
Тема: Расчет нелинейных цепей постоянного тока

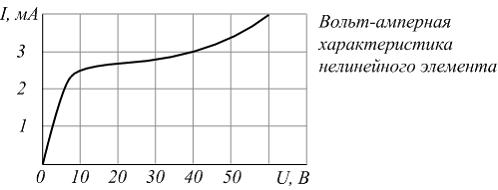

Два одинаковых нелинейных элемента с заданной (см. рис.) вольт-амперной характеристикой соединены последовательно. Если напряжение на входе цепи то ток в цепи равен ____ мА.
3,5
Решение:
Так как нелинейные элементы одинаковы,
на каждый из них будет приходиться
половина входного напряжения, то есть
По вольт-амперной характеристике при
находим
ток
