(1.3)

Длительность импульса определяется величиной разрешающей способности по дальности δD = δD_пот + δD_инд и равна:

(1.4),

где δD - разрешающая способность РЛС - задана тактическими

характеристиками;

δD_пот - потенциальная разрешающая способность, равная

(1.5)

δD_инд - разрешающая способность индикатора определяется современным

уровнем индикаторных устройств и может быть определена как:

(1.6) ;

Q_э - добротность электронно-лучевой трубки (ЭЛТ);

Количество отраженных импульсов:

(1.7),

где Т_обл - время облучения (длительность пачки).

В свою очередь

(1.8),

где Т_обз - время обзора сектора обзора, выбранного в ходе обоснования тактических характеристик;

Θ_обз - сектор обзора выбранный в ходе обоснования тактических характеристик;

Θ_А - ширина диаграммы направленности антенны.

Величина Θ_обз/Т_обз = Ω_обз - угловая скорость обзора заданной зоны.

Если используется индикатор телевизионного типа, то угловая разрешающая способность равна:

Количество накапливаемых импульсов:

КНД антенны РЛС равен (1.11), здесь эффективная площадь антенны , а ширина ДНА= , где - размер параболической антенны.

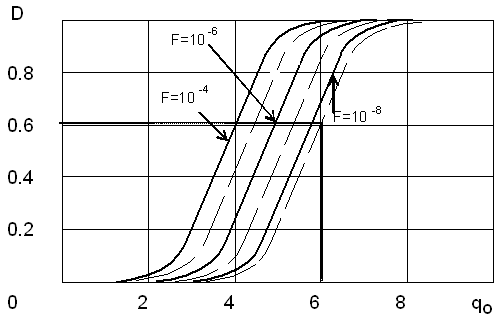

Е_{прм_min} = Q·N_ш·К·Т·ζ_прм

N_ш = (Р_с / Р_ш) _вх / (Р_с /Р_ш ) _вых

Шумовые характеристики радиоприемных устройств.

Особенности построения схемы	Nш	Тп , К
УРЧ на ЛБВ	3,2…4,5	650…1000
УРЧ на базе параметрического усилителя	1,75…2	200…290
То же при Т=77К	1,15…1,5	45…140
Без УРЧ. Балансный смеситель на диодах с барьером Шотки	6…10	1450…2600

1 ≤ ζ_прм < ∞; ζ_прм = ζ₁… ζ_n,

ζ₁ = 1/0,82 = 1,2;

Таблица № 1.2

Цель	ЭПР, м²
Истребитель	1,5-3
Бомбардировщик	4-125
Вертолет	1-3
Транспортный самолет	15-75
Самолет по технологии «Стелс»	0,1-1

площадная ДНА эллипс

объем

D_{max з-о} = D_{max о-з} ,где

(1.18) - дальность канала запросчик-ответчик;

Тактико-технические характеристики РЛС «Гроза».

1. Дальность обнаружения на высоте Н 7км

- зон грозовой деятельности средней интенсивности, не менее 130 км

- особо крупных промышленных центров 230 км

- крупных промышленных центров 160 км

- крупных водоемов, не менее км

- горных массивов и горных вершин 150 км

2. Рабочая частота 9370 мГц

3. Мощность в импульсе, не менее 10 кВт

4. Период повторения Т_П 400 Гц

5. Длительность импульса τ_и 3 мкс

6. ДНА – узкий луч, не более 4,1^о

верный луч, угол раствора в вертикальной плоскости 30^о

7. Сектор азимутального обзора

8. Скорость азимутального обзора 23 Кач/мин

9. Пределы ручного наклона ДНА

10. Пределы углов, при которых обеспечивается гиростабилизация платформы

- по крену, не менее

- по тангажу, не менее

11. Чувствительность ПРМ -100 дБ/мВт

12. Полоса пропускания 1,8-2 МГц

13. f_ПР 30 МГц

14. Масштабы развертки:

0 – 30 км метки 10 км

0 – 50 км метки 10 км

0 – 125 км метки 25 км

0 – 275 км метки 50 км

200-375 км метки 50 км

15. Режимы работы станции:

• «Готовность»;

• «Земля»;

• «Место»;

• «Контур»;

• «Снос».

16. Для питания станции необходимы напряжения:

115 В 400 Гц, потребляемая мощность Р=300 Вт

36 В 400 Гц, потребляемая мощность Р=10 Вт

27 В 400 Гц, потребляемая мощность Р=58 Вт

17. Вес комплекта (без кабелей) 30 кг.

ЭТХ РЛС «Гроза 86»

Назначение: обнаружение грозовых фронтов (метеобстановка и выделение опасных зон), обнаружение встречных ЛА и препятствий, наблюдение панорамы местности и ориентирование.

Зона грозовой деятельности обнаруживается на расстоянии 200 км и более.

Обнаружение промышленных центров не менее 350 км.

Обнаружение крупных рек и озер не менее 150 км.

Сектор азимутального обзора 200^о ( ).

Возможность угла ручного наклона антенны .

Частота сканирования ДНА 10 циклов в минуту в

горизонтальной плоскости.

Импульсный режим:

• мощность в импульсе равна 9 кВт;

• Длительность импульса τ_и 3,5 мкс

• Частота повторения Гц.

Чувствительность, не менее 100 дБ/мВт

Два индикатора

Число масштабов 2

- фиксированный км

- плавно переменный км

Масштабные метки 50 и 100 км.

Сантиметровый диапазон волн 9370 МГц

Промежуточная частота 30 МГц

Антенна формирует ДНА двух форм - игольчатую и cosec²

Питание 115 В 400 Гц; 27 В.

Потребляемая мощность 750 ВА.

Предусмотрен 2-ой передатчик в горячем режиме, т.е. повышена надежность.

Режим «снос» отсутствует. Всего 4 режима.

ЭТХ РЛС «Градиент –154»

Дальность действия 550 км

Мощность в импульсе Р_И=20 кВт

Сантиметровый диапазон длин волн 9370 МГц

Частота повторения импульсов F_повт=200 Гц

Два масштаба плавно-переменные:

1. км длительность импульса мкс

2. км длительность импульса мкс

Масштабные метки 50 и 100 км с автоматическим переход меток при изменении масштаба.

Зона обзора по азимуту

Изменение угла наклона ДНА в вертикальной плоскости

Ширина ДНА 3⁰

Число циклов качания от 10 - 17 циклов в минуту

Имеет резервный в горячем режиме приемопередатчик

Количество индикаторов 2 шт.

Потребляемая мощность 1200 ВА

Режимы: «Включено», «Контур», «Земля», «Метео», «Контроль»

Остановимся теперь на особенностях построения устройств РЛС, выделяемых в функциональные узлы.

Рис. 2.1 Структурная схема РЛС “Гроза“.

Особенности передающих устройств брлс

По диапазону генерируемых частот РПДУ РЛС можно раздилить на группы:

-дециметрового ( 300-3000) МГц;

-сантиметрового ( 3000-30000) МГц;

-миллиметрового (30000-300000)МГц диапазона длин волн.

Импульсн. Антенн.

Подмодул модулятор ГСВЧ переключ.

к АФУ

о т синхро-

н изатора

Цепи управления бло- Источник

кировки и сигнализации питания от сети

задающий усилитель усилитель

генератор частоты СВЧ к АФУ

источник подмоду- модулятор

от сети питания лятор

от синхронизатора

Обобщенная схема импульсного модулятора

Зарядный коммут..

элемент элем-т

высоковольт. Накопит. магнетрон

выпрямитель элемент

заряд разряд

Мощность, потребляемая от источника питания: Р₁ = , где - КПД заряда, Т – время повторения , W – энергия, накопленная в элементе.

Мощность в импульсе Р₂ = , где - КПД разряда.

Р₂ =

Q 1000;

:

• емкостной W_c = 0,5 CU²

• индуктивный W_L = 0,5 LI²

Режим частичного разряда накопителя

U

E

U_max

U_min

t

T_п

, q – заряд получаемый емкостью

q = C(U_max – U_min) =

W_c = 0,5 C(U_max² – U_min²)

достаточно высок.

Режим полного разряда накопительной емкости.

U

E_ис

U _max

t

Т_п

U_{c min} = 0

W_c = 0,5 C U_c² _min

W_u = E q = E C (U_max – U_min) = E C U_max

1. КЭ – должен обеспечивать работу при высоких напряжениях порядка 10 30 кВ и больших токах не менее 10 А.

2. КЭ – должен обладать малым внутренним сопротивлением во включенном состоянии и существенно большим в режиме размыкания.

3. Параметры КЭ не должны существенно изменяться при изменении параметров окружающей среды.

4. Должен (КЭ) обладать высокой надежностью работы

В качестве КЭ используются: вращающиеся разрядники, электронные лампы, газонаполненные приборы (тиратроны), нелинейные индуктивности и полупроводниковые приборы.

В передающих устройствах импульсных БРЛС ЛА используют электронные лампы, нелинейные индуктивности и полупроводниковые приборы.

В качестве примера использования электронного коммутатора на электронной лампе в модуляторе с частичным разрядом емкости является модулятор РПСН.
