Формат снимка 18×18 см
Увеличение наблюдательной системы 8×
Диаметр поля зрения 16 мм
Высота верхней измерительной марки 0,35 мм
Расстояние от острия верхней марки до перекрестий 5 мм
Управление механическое: две педали, два штурвала, две головки.
Точность отсчетов по шкалам х’ и z’ 4 км
р’ 1 мкм
q’ 2 мкм
(поворот снимкодержателя) 10c
Рабочий ток для освещения (напряжение) 200 В
Масса прибора 132 кг
Поверки СК 1818.
Перед измерениями должны быть выполнены рабочие поверки и исследования стереокомпаратора, которые выполняются с помощью измерительных или контрольных сеток. Штрихи таких сеток выгравированы на поверхности плоскопараллельных пластинок в виде взаимно параллельных и взаимно перпендикулярных линий, образующих систему прямоугольных координат. Расстояние между штрихами равно 5±0,005 мм. Перпендикулярность штрихов выдерживается с ошибкой не грубее ±5" дуги. Это гарантирует высокую точность сеток как эталонов измерения.
Для поверок используются сетка форматом 18x18 см. Прибор считается пригодным для работы, если выполняются следующие поверки:
1. Механическая часть прибора должна обеспечивать плавное, легкое и безлюфтное движение кареток и суппортов прибора.
2. Движение каретки х должно быть перпендикулярно к движению каретки у.
3. Движение параллактических суппортов должно происходить по направлениям, параллельным соответствующим основным осям прибора.
4. Масштаб изображения в окулярах должен быть одинаковым.
5. Изображение, даваемое бинокулярным микроскопом, должно быть свободным от астигматизма.
6.1.3 Интерпретоскоп.

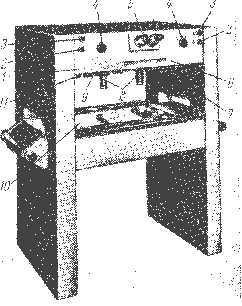

Для стереоскопического рассматривания и дешифрирования снимков мы запроектировали специальный прибор фирмы Цейсса, названный интерпретоскопом (рис. 6.1.6.).
Рис. 6.1.6.
Интерпретоскоп.
Прибор состоит из стола с прозрачным стеклянным экраном, на котором устанавливаются снимки, и бинокулярного микроскопа. Микроскоп имеет 2 части – подвижную и неподвижную. Подвижная перемещается по двум взаимно перпендикулярным направлениям, что позволяет рассматривать различные части стереопары. Увеличение бинокулярного микроскопа можно изменить с помощью панкратической системы и двух взаимозаменяемых объективов с различными фокусными расстояниями. Изменение увеличения осуществляется плавно как одновременно в левой и правой ветвях бинокуляра, так и отдельно в каждой ветви. Это обеспечивает возможность выравнивания масштабов левого и правого изображений даже в случае, когда масштабы снимков, составляющих стереопару, значительно отличаются друг от друга. Изображения снимков можно оптически поворачивать, что позволяет наблюдать неразрезанный фильм и быстро переходить от прямого стереоэффекта к обратному или нулевому.
На рисунке 6.1.7. представлена оптическая схема интерпретоскопа с двумя бинокулярами. Здесь: 1 – первый бинокуляр, 2 – панкратическая система, 3 – светоделительный кубик, 4 – прямоугольная призма, 5 – оборачивающая система и 6 – второй бинокуляр.
Благодаря двум бинокулярам данный прибор позволяет одновременно рассматривать стереопару двум наблюдателям [1].
Рис. 6.1.7.
Оптическая схема интерпретоскопа.
Основные характеристики интерпретоскопа
Народного предприятия «Карл Цейсс Йена».
