5 Ведомость потребных монтажных приспособлений
Таблица 5 - Ведомость потребных монтажных приспособлений
№ п/п |
Наименование приспособления |
Эскиз |
Грузо-подъем-ность, т |
Масса, кг |
Расчет-ная высота, м |
Назначение приспособления |
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Траверса унифицирован-ная ЦНИИ ОМТП РЧ-455-69 |
|
10 |
180 |
1 |
Установка колонн |
2 |
Траверса ПИ Промстальконст- рукция №15946РII-12 |
|
20 |
1350 |
4,3 |
Установка ферм |
3. |
Строп четырех- ветвевой ГОСТ 19144-73
|
|
3 |
88 |
2,2 |
Укладка плит покрытия 6x3 |
4 |
Строп двухветвевой ГОСТ 19144-73 тип 2ск-5 |
|
5 |
18 |
2,2 |
Установка панелей стен длиной 6м
|
5 |

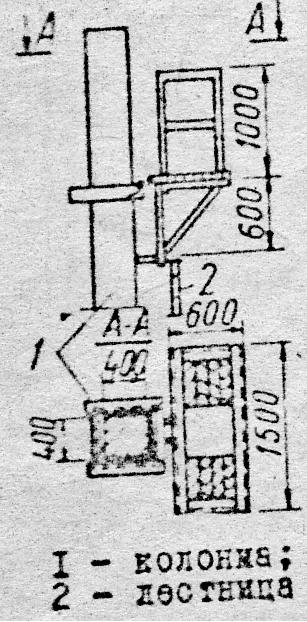

Площадка с лестницей ПК Главсталь- конструкция №229 |
|
- |
118 |
- |
Обеспечение рабочего места |
6 Потребности в машинах, оборудовании, инструменте, инвентаре и
приспособлениях
Таблица 6 - Потребности в машинах, оборудовании, инструменте, инвентаре и
приспособлениях
№ п/п |
Наименование оборудования |
Тип и марка |
Количество |
Техническая характеристика |
1 |
2 |
3 |
4 |
5 |
1 |
Кран |
СКГ-30 |
1 |
Стрела длиной 20 м |
2 |
Кран |
КС 45717 К-2 |
1 |
Стрела длиной 9-21 м |
3 |
Шарнирно- рычажная вышка |
ВШР-1 |
1 |
Высота подъема люльки 15 м |
4 |
Сварочный трансформатор |
СТН-500 |
1 |
Сварочный ток 500А |
7 Расчет параметров крана
Краны выбираем по монтажным характеристикам и экономическим показателям. При открытом принципе монтажа для каждого элемента определяются следующие параметры: - требуемая грузоподъемность, - требуема наибольшая высота подъема крюка. При закрытом принципе помимо требуемой грузоподъемности и высота подъема крюка необходимы: - вылет крюка, - необходимая длина стрелы.
, (1)
где - масса монтируемого элемента, т;
- масса конструкций усиления элемента, т;
- масса строп, траверс, т;
- масса оснастки (хомутов, лестниц, кондукторов) навешиваемых перед монтажом
на элемент, т.
Требуемая грузоподъемность для колонн:
;
Требуемая грузоподъемность для стропильных ферм:
;
Требуемая грузоподъемность для плит покрытия:
;
Требуемая грузоподъемность для стеновых панелей:
;
, (2)
где - высота монтажного горизонта, м;
- безопасная высота наводки элемента над монтажным горизонтом 0,5…1 м;
- высота монтируемого элемента, м;
- высота строп, траверс, м.
Требуемая высота подъема крюка для колонн:
;
Требуемая высота подъема крюка для стропильных ферм:
;
Требуемая высота подъема крюка для плит покрытия:
;
Требуемая высота подъема крюка для стеновых панелей:
;
, (3)
где B - шаг рам;
Требуемый вылет крюка для плит покрытия:
;
, (4)
Необходимая длина стрелы при монтаже плит покрытия:
;
После выявления необходимых показателей по таблицам, приведенных в справочной литературе, подбираем два крана, которые наиболее подходят по данным параметрам. Следующим этапом является их экономическое сравнение. Экономический расчет при вариантном сравнении выполняем с помощью ЭВМ. Основным показателем при выборе крана является величина удельных приведенных затрат на монтаж 1 т. конструкций . Чем меньше , тем эффективнее кран. Выбираем следующие краны: 1) СКГ-30; 2) СКГ-40.
Заполнив карточку-определитель и введя ее в программу получили распечатки из которых видно что более экономичным является кран СКГ-30.
