Тема: Определение перемещений с помощью интегралов Мора. Правило Верещагина

Консольная балка длиной 2l нагружена внешними силами. Жесткость поперечного сечения на изгиб   по длине постоянна. Прогиб концевого сечения достигнет величины   когда значение силы F равно … (Влиянием поперечной силы на величину прогиба пренебречь). Варианты ответов

Однопролетная балка длиной l нагружена равномерно распределенной нагрузкой интенсивности q. Жесткость поперечного сечения на изгиб   по длине постоянна. Угол поворота сечения А равен … (Влиянием поперечной силы при определении угла поворота пренебречь). Варианты ответов

Жесткость поперечного сечения криволинейного стержня на изгиб EJ задана и постоянна по длине. Величины: F − сила, R – радиус кривизны стержня −известны. Горизонтальное перемещение сечения стержня В равно ___ . Влиянием продольных и поперечных сил на величину перемещения пренебречь. Варианты ответов

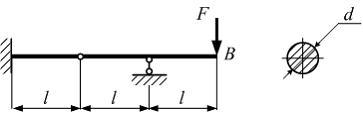

Балка круглого поперечного сечения диаметром d нагружена силой F. Модуль упругости материала Е, длина l известны. Прогиб  сечения В равен ___ . Влиянием поперечной силы на величину прогиба пренебречь. Варианты ответов

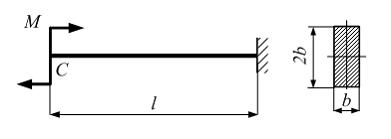

Балка прямоугольного сечения с размерами b и 2b нагружена моментом М. Модуль упругости материалаЕ, длина l заданы. Прогиб концевого сечения балки С по абсолютной величине, равен … Варианты ответов

Схема нагружения плоской рамы показана на рисунке. Величины: F – сила, а – длина, EJ – жесткость поперечного сечения рамы на изгиб − заданы. Взаимное удаление сечений А и В равно … Варианты ответов

Жесткость поперечного сечения балки на изгиб на левом участке  , на правом –  . При нагружении ступенчатой консольной балки длиной   силой F значение максимального прогиба равно … (Влиянием поперечной силы на величину прогиба пренебречь). Варианты ответов

Жесткость поперечного сечения криволинейного стержня EJ на изгиб известна и по длине постоянна. Величины: F − сила, R – радиус кривизны стержня - заданы. Угол поворота сечения В равен ___ . Влиянием продольных и поперечных сил на угловое перемещение пренебречь. Варианты ответов

Жесткость поперечного сечения на изгиб   по длине балки постоянна. Величины: q – интенсивность равномерно распределенной нагрузки, l – длина – заданы. Прогиб свободного конца балки равен нулю, когда изгибающий момент М имеет значение ____ . Влиянием поперечной силы на величину прогиба пренебречь. Варианты ответов

Однопролетная двухконсольная балка нагружена силой и моментом. Жесткость поперечного сечения на изгиб   по длине постоянна. Линейный размер l задан. Прогиб сечения С от внешней нагрузки по абсолютной величине равен… (Влиянием поперечной силы на величину перемещения пренебречь). Варианты ответов

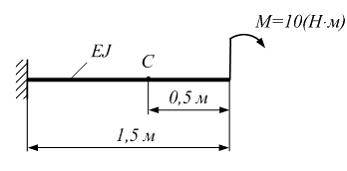

Для вычисления интегралов Мора использовать правило Верещагина. Вертикальное перемещение сечения С равно… Варианты ответов

Плоская рама нагружена, как показано на рисунке. Величины М, а, жесткость поперечного сечения на изгиб   заданы. Взаимное удаление сечений А и В равно… Варианты ответов

Для балки, изображенной на рисунке, требуется определить абсолютное перемещение сечения А. Выражение … позволит наиболее точно определить данное перемещение. Варианты ответов

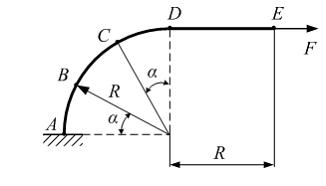

Для представленного на рисунке криволинейного стержня приведены выражения углов поворота сеченийВ, С, D, Е соответственно. При их определении учтено только влияние изгибающего момента. Укажите неправильный ответ, если  .

Варианты ответов
