14.2. Очистка внутренней полости линейной части нефтепроводов и проведение диагностики

Для поддержания пропускной способности и предупреждения скапливания воды и внутренних отложений, а также с целью подготовки участка нефтепровода к внутритрубной инспекции и переиспытаниям должна проводиться очистка внутренней полости МН пропуском очистных устройств.

Работы по очистке МН должны вестись с соблюдением мер по обеспечению пожаровзрывобезопасности в соответствии с Правилами безопасности при эксплуатации МН, с Правилами пожарной безопасности при эксплуатации магистральных нефтепроводов.

Рекомендуется очистные устройства оборудовать низкочастотными передатчиками во взрывозащищенном исполнении, которые в комплекте с наземными переносными локаторами позволяют контролировать прохождение очистных скребков по участку нефтепровода и обнаруживать места их возможной остановки (застревания).

ОАО МН должны составлять и утверждать годовые планы работ по очистке нефтепроводов с учетом планов перекачки, проведения внутритрубных инспекций и свойств нефти.

Существуют следующие виды очистки:

• периодическая — для удаления парафиновых отложений, скоплений воды и газа с целью поддержания проектной пропускной способности нефтепроводов и предупреждения развития внутренней коррозии трубопроводов;

• целевая — для удаления остатков герметизаторов после проведения ремонтных работ на линейной части магистральных нефтепроводов;

• преддиагностическая — для обеспечения необходимой степени очистки внутренней полости нефтепровода в соответствии с техническими характеристиками внутритрубных инспекционных приборов.

Периодичность очистки магистральных нефтепроводов очистными устройствами определяется индивидуально для каждого нефтепровода в зависимости от особенностей его эксплуатации и свойств перекачиваемого продукта, но не реже одного раза в квартал. При снижении пропускной способности нефтепровода в промежутках между периодическими очистками на 2 % и более необходимо проводить внеочередные очистки нефтепровода.

Для освобождения от воды внутренней полости МН, работающих на сниженных режимах, рекомендуется один раз в неделю вести перекачку нефти по схеме “через резервуары” со скоростью более 1,5 м/с в течение не менее двух часов.

Работы по очистке нефтепроводов должны выполняться в соответствии с Положениями и инструкциями, разработанными на основании требований нормативных документов, и утвержденными в установленном порядке.

Лупинги, резервные нитки и перемычки между параллельными трубопроводами должны быть отключены от основного трубопровода на период прохождения очистных устройств, калибров и диагностических приборов.

14.2.1. Проведение очистки и диагностики мн

Для очистки внутренних полостей нефтепроводов и их дефектоскопии выпускается и используется целый набор очистных устройств, профилемеров и дефектоскопов.

14.2.1.А. Очистка внутренней полости нефтепроводов. Скребки.

1. Очистное устройство (ОУ), скребок - внутритрубное устройство, предназначенное для проведения очистки внутренней полости и стенок трубопровода от парафина и асфальтенопарафинистых отложений, посторонних предметов, загрязнений.

2. Основными параметрами этих устройств являются:

1. диаметр трубопровода;

2. минимальный радиус поворота строительной оси трубопровода нa 90°(1,5Dy), мм;

3. минимальное проходное сечение трубопровода (85% Dh),мм;

4. длина, мм;

5. масса, кГ;

6. рабочая среда;

7. максимальное давление среды эксплуатации, МПа;

8. диапазон температур при эксплуатации,°С;

9. диапазон рабочих скоростей пропуска, м/с.

Скребки - калибры типа СКК.

1. Скребки-калибры типа СКК с полиуретановыми манжетами предназначены для оценки минимальной величины проходного сечения трубопроводов, определяемой перед запуском очистных скребков или внутритрубных инспекционных приборов (ВИП).

2. Для трубопроводов диаметрами от 159мм до 1220 мм используются скребки серий от 159-СКК.-01 до 48-СКК.01 (цифра до индекса «СКК» обозначает диаметр скребка в мм, а начиная с 273мм –в дюймах.). (ТУ 4834-012-18024722-04).

3. Среда эксплуатации скребков - нефть, нефтепродукты, вода. Скребки предназначены для работы во взрывоопасных зонах класса 0 согласно классификации ГОСТ Р 51330.9-99.

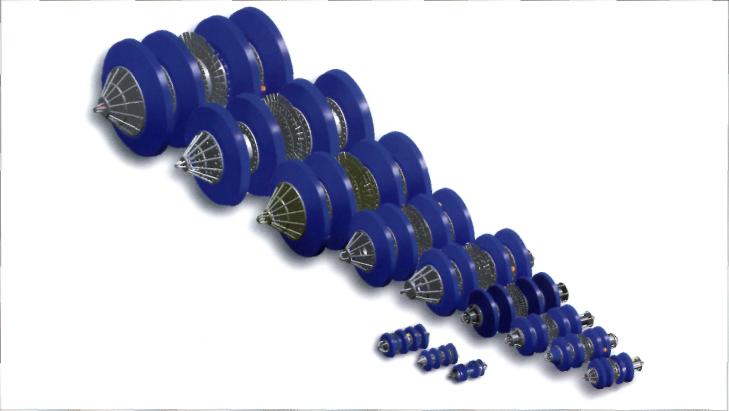

Общий вид скребков СКК показан на рисунке 14.2.а.

Рисунок 14.2.а - Общий вид скребков СКК

Скребки СКР-1

Скребки СКР1 предназначены для очистки внутритрубной поверхности трубопроводов от парафиносодержащих отложений, мусора и продуктов коррозии. Скребок, помещенный в очищаемый трубопровод, двигается вместе с потоком перекачиваемого продукта и производит очистку внутренней поверхности трубопровода.

Среда эксплуатации скребков - нефть, нефтепродукты, вода. Скребки предназначены для работы во взрывоопасных зонах класса 0 согласно классификации ГОСТ Р 51330.9-99.

Эксплуатация скребков должна осуществляться при температуре рабочей среды от 0°С до + 50°С, давлением до 10 МПа (100 бар) и скоростью движения 0,2...10м/с.

Наименьший внутренний диаметр трубопровода, проходимый скребками - 85% Dн.

Наименьший радиус поворота строительной оси трубопровода на 90°, проходимый скребками - 1,5Dн.

Скребки типов от СКР1.9-00 до СКР1.48-01 имеют диаметры в дюймах, соответственно, от 9 до 48 (1210мм.). Могут оснащаться передатчиком и задним бампером.

Скребки двухсекционные типа СКР2

Двухсекционные скребки типа СКР2 с полиуретановыми дисками предназначены для очистки внутренней поверхности нефтепроводов от асфальтосмолопарафиновых веществ, посторонних предметов и продуктов коррозии. Для трубопроводов диаметрами от 530мм до 1220 мм используются скребки серий от СКР2.20-00 до СКР2.48-01 (цифра после точки обозначает диаметр скребка в в дюймах.). (ТУ 4834-010-18024722-05).

Общий вид скребков СКР2 показан на рисунке 14.2.б.

Рисунок 14.2.б - Общий вид скребков СКР2

Магнитные скребки типа СКР З

М агнитные скребки типа СКРЗ предназначены для очистки внутренней поверхности нефтепроводов от асфальтосмолопарафиновых веществ, посторонних предметов (в том числе ферромагнитных) и продуктов коррозии.

Для трубопроводов диаметрами от 273мм до 1220 мм используются скребки серий от СКР3.10-00 до СКР3.48-01 (цифра после точки обозначает диаметр скребка в в дюймах.). (ТУ 4834-011 -18024722-05).

Общий вид скребков СКР32 показан на рисунке 14.2.в.

Рисунок 14.2.в - Общий вид скребков СКР3

Очистные скребки типа СКР 4

1. Скребки типа СКР4 с подпружиненными рычагами, с полиуретановыми дисками и манжетами предназначены для очистки внутренней поверхности нефтепроводов от асфальто- смолопарафиновых веществ, посторонних предметов и продуктов коррозии - со стабильным уровнем качества очистки на всем протяжении очищаемого участка.

2. Используются для трубопроводов диаметрами от 159 до 1220мм. (ТУ 4834-026-18024722-200). В табл.14.6. приведены характеристик этих скребков.

Таблица 14.6. Характеристики скребков СКР4

	Основные параметры	159-СКР4.00	219-СКР4.00	10-СКР4.00	12-СКР4.00	14-СКР4.00	16-СКР4.00	29-СКР4.00	28-СКР4.00	32-СКР4.00	40-СКР4.00	42-СКР4.00	48-СКР4.00
1.	Диаметр трубопровода, мм	159	219	273	325	377	426	530	720	820	1020	1067	1220
2.	Минимальный радиус поворота строительной оси трубопровода Ha90°(1,5Dy), мм	225	300	375	450	525	600	750	1050	1200	1500	1575	1800
3.	Минимальное проходное сечение трубопровода (85%Dh), мм	135	186	232	276	320	362	451	612	697	867	907	1037
4.	Длина, мм	390	455	650	745	940	960	1275	1660	1780	1980	2010	2185
5.	Масса, кГ	11	20	44	50	72	80	250	440	527	732	762	1110
6.	Рабочая среда	вода, нефть, нефтепродукты, природный газ
7.	Максимальное давление среды эксплуатации, МПа	8,0									14,0
8.	Диапазон температур при эксплуатации,°С	от 0 до +50
9.	Диапазон рабочих скоростей пропуска, м/с	0,2 -.5

Изображение скребка СКР4 приведено на рис. 14.2.г.

Рисунок 14.2.г. - Скребок СКР4.

Поршни –разделители.

Поршни-разделители типа ПРВ1

1. Поршни-разделители типа ПРВ1 предназначены для:

1) удаления воды из внутренней полости строящихся или

реконструируемых трубопроводов после их гидравлических испытаний;

2) разделения разносортных нефтепродуктов в процессе перекачки;

3) освобождения нефтепроводов от нефти под давлением сжатого газа.

2. Обозначение ПРВ1 по конструкторской документации: ХХ-ПРВ1.00-00.000

базовое исполнение (разделитель); где:

1) XX - габаритный размер изделия (по диаметру трубопровода) в дюймах,

2) при дробном значении дюймов, указывается в миллиметрах.

Изготавливается по ТУ 4834-016-18024722-2002.

3. Используется также специальный вариант ПРВ1 (вариант исполнения с чистящими дисками). Поршни-разделители типа ПРВ1 с чистящими дисками предназначены для удаления отложений со стенок трубопровода. Общий вид ПРВ1 с чистящими дисками показан на рисунке 14.2.д.

Рисунок 14.2.д. Общий вид поршня ПРВ1

Устройства контроля очистки типа УКО.

1. Устройства контроля очистки трубопровода предназначены для оценки готовности участка трубопровода к пропуску внутритрубного ультразвукового дефектоскопа после проведения мероприятий по очистке трубопровода.

2. Используются устройства от 6-УКО.00 до 48-УКО-00 (первая цифра обозначает диаметр нефтепровода в дюймах).

О бщий вид устройств контроля-очистки показан на рисунке 14.2.е.

Рисунок 14.2.е. Устройство УКО
