ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО КУЛЬТУРЕ И КИНЕМАТОГРАФИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ КИНО И ТЕЛЕВИДЕНИЯ

Кафедра электротехники

Контрольная работа №1

По дисциплине: «Радиоматериалы и радиокомпоненты»

выполнил: студент ФАВТ 2-с

Николаев Александр

Шифр 8054

САНКТ-ПЕТЕРБУРГ

2012 г.

Вопрос 1. Полярные и неполярные диэлектрики. Особенности строения. Свойства

Полярные и неполярные диэлектрики. Неполярные диэлектрики (нейтральные) — состоят из неполярных молекул, у которых центры тяжести положительного и отрицательного зарядов совпадают. Следовательно неполярные молекулы не обладают электрическим моментом и их электрический момент p = q • l = 0. Примером практически неполярных диэлектриков, применяемых в качестве электроизоляционных материалов, являются углеводороды, нефтяные электроизоляционные масла, полиэтилен, полистирол и др.

Полярные диэлектрики (дипольные) — состоят из полярных молекул, обладающих электрическим моментом. В таких молекулах из-за их асимметричного строения центры масс положительных и отрицательных зарядов не совпадают. При замещении в неполярных полимерах некоторой части водородных атомов другими атомами или не углеводородными радикалами получаются полярные вещества. При определении полярности вещества по химической формуле следует учитывать пространственное строение молекул. К полярным диэлектрикам относятся феноло-формальдегидные и эпоксидные смолы, кремнийорганические соединения, хлорированные углеводороды и др.

Если молекула состоит из двух ионов (K+Сl), один из которых положительный, а другой отрицательный, то центры распределения положительного и отрицательного зарядов не совпадают. Такие молекулы и состоящие из них диэлектрики называются полярными.

Если молекула состоит из одного или нескольких одинаковых атомов (например, Н2), то центры распределения отрицательного и положительного зарядов совпадают, и она называется неполярной молекулой, а диэлектрик – неполярным диэлектриком.

Неполярные атомы и состоящие из них молекулы нейтральны. Полярные молекулы в первом приближении можно считать диполями. Из-за теплового движения полярные молекулы ориентированы беспорядочно, поэтому заряд и напряжённость электрического поля в диэлектрике в среднем равны нулю.

Поместим полярный диэлектрик в однородное электростатическое поле E0, созданное параллельными пластинами, которым сообщили заряды противоположных знаков. На диполи в однородном поле действует вращающий момент. В результате молекулы-диполи стремятся развернуться вдоль силовых линий. Чем больше напряжённость поля и ниже температура диэлектрика, а значит, и интенсивность хаотического движения, тем выше степень ориентации диполей.

При помещении в электрическое поле неполярных диэлектриков происходит деформация атомов, в результате чего центр распределения положительного заряда смещается по полю, а центр распределения отрицательного заряда – против поля. Так, неполярная молекула превращается в диполь, ось которого сонаправлена с полем, а длина определяется напряжённостью поля.

При внесении диэлектрика в электрическое поле вследствие переориентации или деформации молекул на его поверхностях возникают связанные электрические заряды. Это явление называется поляризацией диэлектрика.

Связанные заряды на поверхности тела создают внутри него электрическое поле E', направленное противоположно внешнему полю E0. Результирующая напряженность Е = E0 + E' оказывается меньше E0, т.е. Е = Е0 – E' < Е0. Во сколько раз вещество ослабляет электрическое поле показывает

диэлектрическая проницаемость среды, равная отношению напряжённостей поля в вакууме и в веществе.

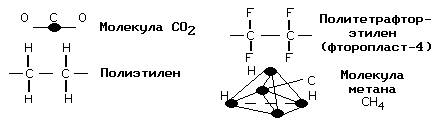

Неполярные диэлектрики (нейтральные) — состоят из неполярных молекул, у которых центры тяжести положительного и отрицательного зарядов совпадают (рис. 2.19). Следовательно, неполярные молекулы не обладают электрическим моментом и их электрический момент равен нулю.

Примером практически неполярных диэлектриков, применяемых в качестве электроизоляционных, являются углеводородные материалы, нефтяные электроизоляционные маслаполиэтиленполистирол и др. Но при замещении в неполярных полимерах некоторой части водородных атомов другими атомами или неуглеводородными радикалами получаются полярные вещества. При определении полярности вещества по химической формуле следует учитывать пространственное строение молекул.

В неполярных однородных диэлектриках наблюдается только электронная поляризация. Если материал является  неоднородным, то кроме электронной поляризации в диэлектрике также наблюдается миграционная поляризация.

Полярные диэлектрики (дипольные) - состоят из полярных молекул, обладающих электрическим моментом. В таких молекулах из-за их асимметричного строения центры масс положительных и отрицательных зарядов не совпадают. К полярным диэлектрикамотносятся фенолоформальдегидные и эпоксидные смолы, кремнийорганические соединения, хлорированные углеводороды и др.
