Стены и отдельные опоры Общие сведения о стенах
Стены являются основной структурной частью здания, выполняющей несущие и ограждающие функции. Стоимость стен достигает 30% от общей стоимости здания.
Основные требования к стенам
К стенам как несущим конструкциям предъявляются прежде всего требования прочности и устойчивости. Как ограждающие конструкции стены должны отвечать требованиям звуко - и - теплоизоляции (последнее - для наружных стен отапливаемых зданий). Долговечность и огнестойкость стен должны отвечать классу здания. Кроме того, они должны, по возможности, иметь небольшой вес, быть индустриальными и экономичными.
К стенам, формирующим архитектурный облик здания, предъявляются эстетические требования.
Виды стен
По функции стены могут быть несущими, когда кроме собственного веса они воспринимают нагрузку от перекрытий и крыши; самонесущими, если они несут собственный вес е пределах всей высоты здания, и ненесущими, когда они несут собственный вес только в пределах одного этажа с последующей передачей его на другие элементы здания (ветровую нагрузку воспринимают все разное юности стен).
По расположению в здании различают наружные и внутренние стены; по материалу - каменные и деревянные. Каменные стены, в свою очередь, подразделяются на стены из естественных и искусственных камней (кирпичные, мелкоблочные) и из крупных крупноразмерных элементов (крупноблочные и крупнопанельные).
В настоящем разделе рассматриваются мелкоэлементные стены и в первую очередь - кирпичные, как наиболее-распространенные.
Кирпичные стены
Структурными элементами таких стен являются кирпичи с размерами 250 х 120 х 65 (рис. 65). Большие боковые поверхности кирпича получили название ложков, меньшие - тычков. При возведении стен кирпичи укладывают горизонтальными рядами (ложковыми или тычковыми) на растворе и с перевязкой швов (перевязка швов - несовпадение вертикальных швов в смежных рядах).
Различают однородные кирпичные стены (кладка из обыкновенного, пустотелого или легкого кирпича) и неоднородные, т.е. облегченные (часть кладки заменена по толщине стены более эффективным теплоизоляционным
Рис. 65. Промышленные стеновые изделия из искусственных каменных материалов:
материалом или воздушной прослойкой). Толщина однородных кирпичных стен всегда кратна 1/2 кирпича (120 мм) и равна 1/2, 1, 1, 1/2. 2, 2 1/2, 3 кирпичам или (с учетом 10 мм толщины вертикального шва) соответственно 120, 250, 380, 510 (540 - с уширенным швом), 640 и 770 мм. Толщина горизонтальных швов принята равной 12 мм (при этом 13 рядов кладки равны по высоте 1 м). Кратность 1/2 кирпича выдерживают и при назначении ширины простенков до 1, 5 м.
Детали кирпичных стен
Перемычки - конструктивные детали стены, размещаемые над оконными и Дверными проемами; служат для восприятия нагрузки от массы вышележащей кладки, а в несущих стенах - дополнительно от перекрытий с последующей передачей этих нагрузок на простенки.
Раньше применяли клинчатые перемычки, материалом для которых служил тот же кирпич (рис. 66). Несущая способность таких перемычек получалась за счет распора, возникающего в конструкции перемычки вследствие использования клиновидного кирпича или растворных швов переменной толщины. Клинчатые перемычки - многодельные конструкции.
Рис. 66. Клинчатые перемычки каменных стен
В настоящее время чаще применяют сборные перемычки из железобетонных брусков, плит или балок (рис. 67-68). Конструкции таких перемычек определяются функцией стены: в самонесущих и ненесущих стенах применяют брусковые и плитные перемычки с небольшой несущей способностью, в несущих стенах наряду с брусковыми перемычками укладывают в местах опирания перекрытий усиленные брусковые и балочные перемычки.
Рис. 67. Сборные железобетонные перемычки
Рис. 68. Рядовые перемычки

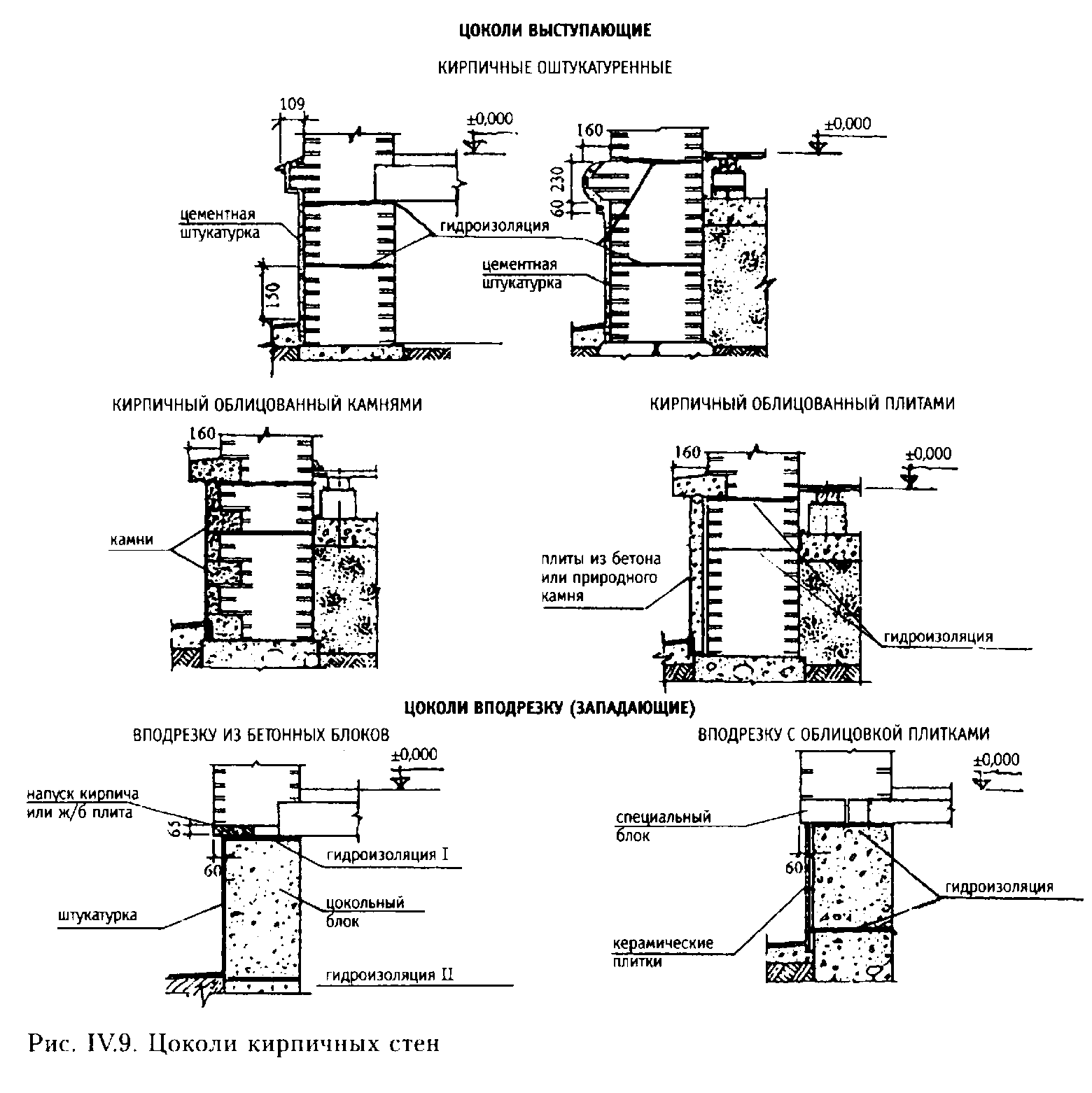

Цоколь - нижняя часть стены, защищенная от механических повреждений и атмосферных воздействий отделкой из прочных и долговечных материалов. Верх цоколя обычно совпадает с уровнем пола первого этажа, а плоскость то выступает либо западает по отношению к плоскости стены (последнее зависит от конструкции цоколя и архитектурных требований, которые предъявляются к цоколю как элементу, придающему зданию более устойчивый и законченный вид., рис. 69).
Рис. 69. Цоколи кирпичных стен
Карниз - архитектурно-конструктивный элемент, завершающий стены зданий со скатными крышами (рис. 70,а, б, в, г, д,). Назначение карниза двояко: он придаст зданию законченный вид (т.е. необходим по архитектурным соображениям) и предохраняет стены от увлажнения атмосферными осадками (т.е. отвечает функциональным требованиям). Величина выступа карниза за поверхность стены называется выносом карниза. Небольшой вынос карниза можно получить с помощью выпуска стропил или нескольких рядов кладки. В кирпичном карнизе выпуск ряда не должен превышать 60-80 мм, а вынос карниза - не более 300 мм и не более 1/2 толщины стены. Карнизы с большим выносом устраивают из сборных железобетонных плит.
8 современных зданиях, крыши которых решают плоскими с внутренним водоотводов, а также в зданиях со скатными крышами и наружным водоотводом на одну сторону, карнизы отсутствуют (за исключением той стороны, куда организован наружный водоотвод) и стены заканчиваются парапетом (рис. 70, е, ж и)
.
Рис. 70. Карнизы и парапеты каменных стен
