44) В какой электрической цепи и при каких условиях может возникнуть резонанс напряжений?
Резонанс напряжений возникает на участке с последовательным соединением R,L,C. При этом индуктивное сопротивление равно емкостному, то есть .
Так как ,то при
–при резонансе ток по фазе совпадает с напряжением.
,т.е.
Из последнего соотношения следует, что резонанс напряжения в цепи можно достигнуть следующими способами:
изменением индуктивности L катушки;
изменением электрической емкости С конденсатора;
изменением частоты тока f питающей сети.
47) Трехфазные цепи. Соединение приёмников электрической энергии звездой. Мгновенные и действующие значения ЭДС. Соотношения между линейными и фазными значениями токов и напряжений. Векторная диаграмма.
Трехфазная система представляет собой совокупность трех электрических цепей, в которых действуют ЭДС с одинаковыми частотами и амплитудами и сдвинутые по фазе относительно друг друга на 120 соединение звездой
мгновенные значения ЭДС трехфазной системы:
В комплексной форме действующие значения ЭДС могут быть представлены в виде:
.
для звезды выполняются следующие соотношения:
линейный ток равен фазному : .
линейное напряжение больше фазного в раз
.
48)Трехфазные цепи. Соединение приемников электрической энергии треугольником. Мгновенные и действующие значения ЭДС. Соотношения между линейными и фазными значениями токов и напряжений. Векторная диаграмма.
Трехфазные электрические цепи представляют собой совокупность трех однофазных цепей переменного тока, сдвинутых по фазе относительно друг друга на 1/3 периода. Источником трехфазного переменного тока является генератор, на статоре которого расположены три одинаковые обмотки Аx, By, Cz, размещенные под углом 120°.
При вращении ротора, представляющего собой двухполюсный магнит, в каждой фазной обмотке статора индуктируется ЭДС:

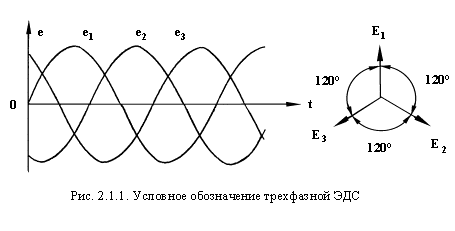

Графически ЭДС можно изобразить тремя синусоидами, сдвинутыми на 1/3 периода, или тремя векторами, находящимися под углом 120° друг к другу.

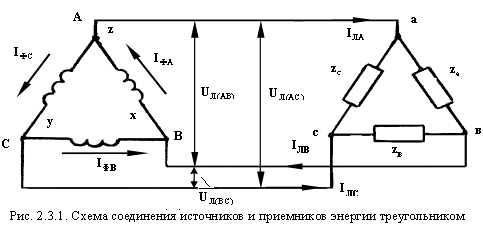

- действующее значение ЭДС. При соединении обмоток генератора и приемников энергии треугольником конец предыдущей фазы соединяется с началом последующей, образуя замкнутую систему. К линейным проводам в этом случае подключаются узловые точки (рис. 2.3.1).

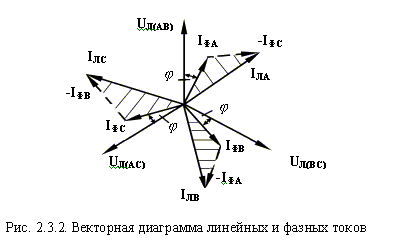

Вектор фазного тока располагается рядом с вектором соответствующего фазного напряжения под углом . Последний определяется характером нагрузки. Если, например, нагрузка активная, то , при индуктивной нагрузке и т.д. Для построения векторов линейных токов из каждого фазного тока геометрически вычитают соседний. Нетрудно доказать, что в этом случае
при соединении треугольником
