Задача 5. Асинхронные счетчики
Задание: Асинхронные счетчики К155ИЕ5 и К155ИЕ2.
Составьте схему счетчика с модулем счета 26 на основе асинхронных счетчиков К155ИЕ2 и К155ИЕ5 с использованием логических элементов. Приведите таблицу переключений составленной схемы и временные диаграммы сигналов на выходах и входах микросхем.
Решение: 2610=110102.
В счетчике с заданным модулем счёта будут задействованы 5 выходов (2 счётчика ИЕ5) и один элемент 3И. Схема счетчика на ИМС К155ИЕ5 изображена на рисунке 13.
Рис. 13 – Асинхронный двоичный счетчик по модулю 26.
Временные диаграммы счетчика изображены на рисунке 14.

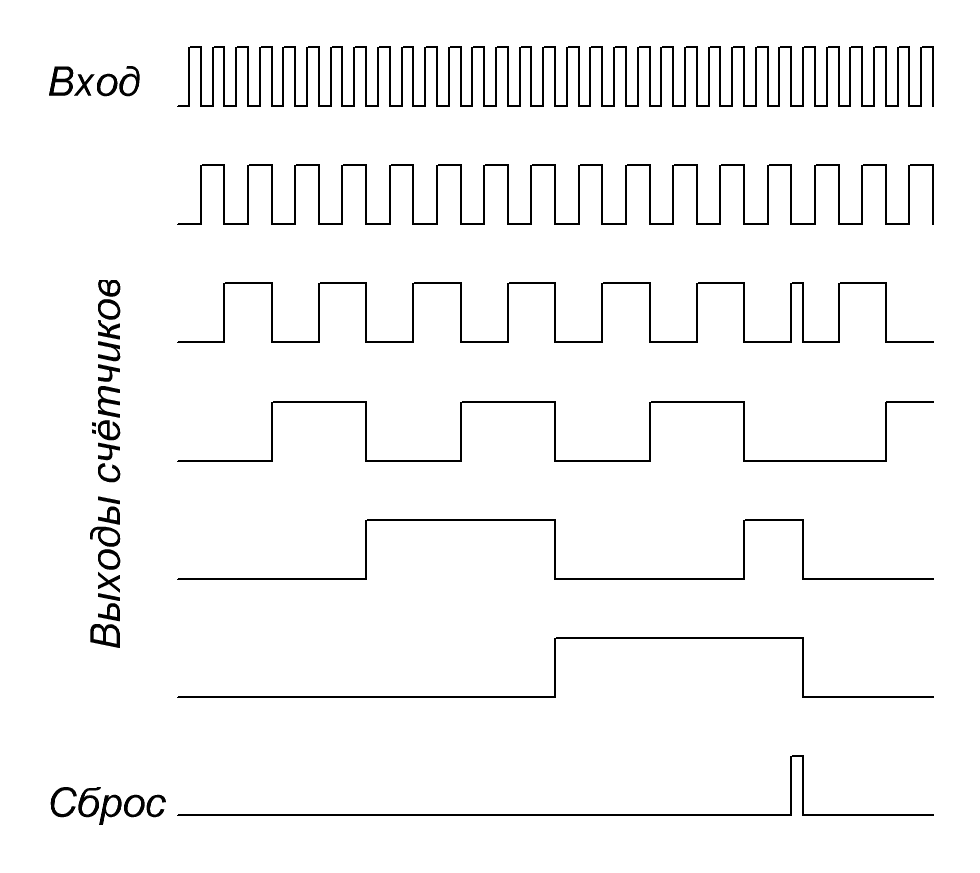

Рис. 14 – Временные диаграммы счётчика.
В двоично-десятичном коде заданный модуль счёта: 2610=0010 01102/10. Для реализации счётчика необходимы 2 ИМС К155ИЕ2 и 1 элемент 3И. Схема счетчика представлена на рисунке 15.
Рис. 15 – Асинхронный двоично-десятичный счётчик по модулю 26
Временные диаграммы счетчика изображены на рисунке 16.
Рис. 16 – Временные диаграммы счётчика
Задача 6. Синхронные счётчики
Задание: Составьте схему счетчика-делителя с коэффициентом деления 46 на основе синхронных счетчиков К555ИЕ10. Приведите временные диаграммы сигналов на всех входах и выходах микросхем.
Решение: Схема синхронного счётчика по модулю 46 изображена на рисунке 17.
Рис. 17 – Схема синхронного двоично-десятичного счётчика по модулю 46
Два двоичных счётчика включены каскадом, т.е. общий модуль счёта составляет 256. По достижении предела счёта на выходе переноса второго счётчика формируется сигнал переноса. Его инверсия подаётся на входы разрешения записи обоих счётчиков. При этом в счётчики записывается двоичный код числа 21010=110100102. Счёт начинается с числа 210, записанного в счётчик, и завершается переходом в ноль. Модуль счёта составляет 46.
Временные диаграммы счетчика изображены на рисунке 18.
В начальный момент времени состояние счётчиков соответствует значению 25510=111111112. В следующий момент формируется импульс записи и в счётчики записывается код 21010=110100102.
Рис. 18 – Временные диаграммы синхронного двоично-десятичного счётчика.
Список литературы
Гласман К.Ф., Покопцева М.Н. Цифровые устройства и микропроцессоры: Учебное пособие для студентов специальности 210312 «Аудиовизуальная техника» Часть 1. – СПб.: СПбГУКиТ, 2008. – 85 с.
Воробьёв Е.П., Сенин К.В. Интегральные микросхемы производства СССР и их зарубежные аналоги: Справочник. – М.: Радио и связь, 1990. – 352 с.: ил.
