4.Анализ устойчивости сар
4.1 D-разбиение
Пусть параметром, в плоскости которого
строится D-разбиение,
является коэффициент К4, который
входит в выражение для
собственного оператора. Величины
остальных коэффициентов считаются
заданными. Решается уравнение
или

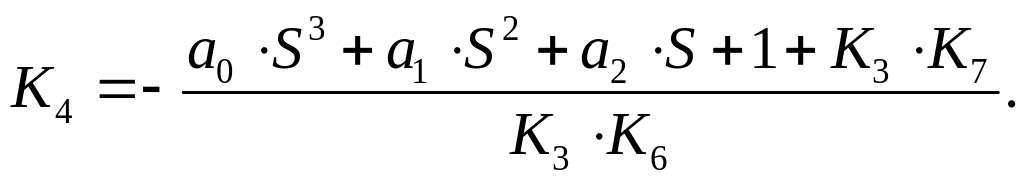

относительно
коэффициента К4 :
Выражение для К4 приводится к стандартной (удобной для подсчета на ЭВМ)форме:
где
В выражение для коэффициентов уравнения
подставляются численные значения
параметров САР:
После подстановки численных значений получаем:
Воспользовавшись программой Radis
2.2 определим мнимую и действительную
составляющие частотной функции К4
для ряда значений частот. Наибольшую
частоту колебаний принимают
.
В результате расчета и построения
получим кривую D-разбиения
для положительных частот. Зеркальным
отображением кривой относительно
действительной оси дополняют D-разбиение
для отрицательных частот колебаний.
Кривая D-разбиения
заштриховывается с левой стороны по
мере возрастания частоты колебаний ω.
Воспользовавшись правилом подсчета
корней характеристического уравнения
для каждой из выделенных областей
D-разбиения, определяют
область, соответствующую наибольшему
числу корней с отрицательной вещественной
частью, т.е. более вероятную область
устойчивости САР.
w |
ReD(w) |
ImD(w) |
0 |
-1,58163 |
-0,00014 |
1 |
-1,56863 |
-0,1394 |
2 |
-1,52966 |
-0,27671 |
3 |
-1,46474 |
-0,41009 |
4 |
-1,37386 |
-0,53759 |
5 |
-1,25701 |
-0,65726 |
6 |
-1,11421 |
-0,76713 |
7 |
-0,94545 |
-0,86523 |
8 |
-0,75073 |
-0,94963 |
9 |
-0,53005 |
-1,01835 |
10 |
-0,28341 |
-1,06943 |
11 |
-0,01082 |
-1,10092 |
12 |
0,28774 |
-1,11086 |
13 |
0,612256 |
-1,09728 |
14 |
0,962731 |
-1,05823 |
15 |
1,33916 |
-0,99176 |
16 |
1,74156 |
-0,89589 |
17 |
2,16991 |
-0,76867 |
18 |
2,62422 |
-0,60815 |
19 |
3,10449 |
-0,41236 |
20 |
3,61072 |
-0,17934 |
21 |
4,14291 |
0,092864 |
22 |
4,70106 |
0,406212 |
23 |
5,28517 |
0,762664 |
24 |
5,89524 |
1,16418 |
25 |
6,53126 |
1,61272 |
26 |
7,19325 |
2,11024 |
27 |
7,88119 |
2,6587 |

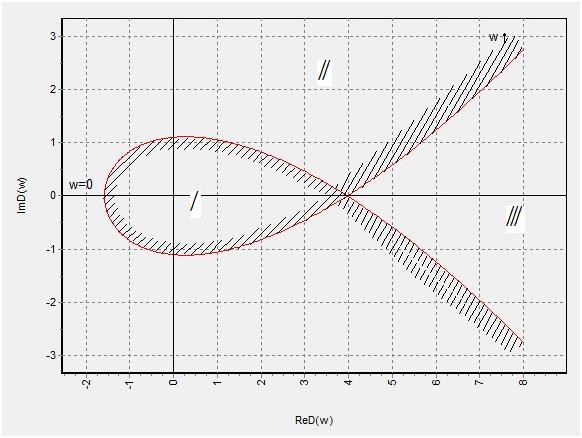

Рисунок 8 – D-разбиение в плоскости коэффициента К4.
