1 Выбор трассы линии передач
ОП1
165 км
165км
81км
161 км
ОРП2
ОРП3
ОРП4
ОП2
ОРП1
118 км
ОП-1
ОРП-1
ОРП-2
ОП-2
ОРП-3
ОРП-4
165
км
165
км
81
км
118
км
161 км
Объем работ |
|
|
|
|
|
|
158,8 |
159,9 |
76,4 |
112,7 |
153,5 |
|
2 |
1,8 |
2,1 |
2,8 |
3 |
|
4,2 |
3,3 |
2,5 |
2,5 |
4,5 |
Профиль местности |
равнина |
||||
Характеристика местности |
населенная |
||||
Категория грунта |
ІІ-ІІІ |
||||
Количество кабеля, км |
168,3 |
168,3 |
82,62 |
120,36 |
164,22 |
Указанные на карте НРП питаются от промышленной сети близь лежащих населенных пунктов.
Таблица 1.1 – Общая характеристика вариантов трассы ВОЛП
Характеристика трассы |
Единицы измерения |
Количество единиц по вариантам |
|
Вариант №1 |
Вариант №2 |
||
1. Общая протяженность трассы: |
км |
690 |
780 |
2. Количество переходов: – через судоходные и сплавные реки; – через несудоходные реки; – через шоссейные дороги |
1 пер. |
4 7 33 |
5 10 41 |
3. Число обслуживаемых регенерационных пунктов |
1 пункт |
4 |
4 |
2 Элементы конструкции кабеля, их эскиз
Число оптических волокон рассчитывается по формуле [1]:
, (2.1)
где n – заданное по варианту число каналов, n = 60;
m – число каналов аппаратуры, для STM-1 m=63;
50% от общего числа ОВ отводиться на развитие транспортной сети.
.
Таблица 2.1 – Спецификация элементов конструкции кабеля
№ |
Название элемента |
Материал и конструктивная особенность |
1 |
Оптический модуль (модульная трубка) |
Полибутилентерефталат (трубка) |
2 |
Центральный силовой элемент |
стеклопластик |
3 |
Кордельное заполнение |
Полиэтилен |
4 |
Скрепляющая лента |
Полиэтилентерефталатная пленка |
5 |
Промежуточный слой |
Арамидные нити |
6 |
Бронированные ленты |
Стальные ленты – 2 шт. |
7 |
Наружная защитная оболочка |
Полиэтилен или алюмеполиэтилин |
Кабель волоконно-оптический с броней из слоя арамидных нитей и двух стальных оцинкованных лент (ОАрБП).
Область применения:
Кабели предназначены для прокладки в грунтах всех групп, в том числе в грунтах с низкой, средней и высокой коррозионной агрессивностью и на территориях, зараженных грызунами, кроме грунтов, подвергаемых мерзлотным и другим деформациям.

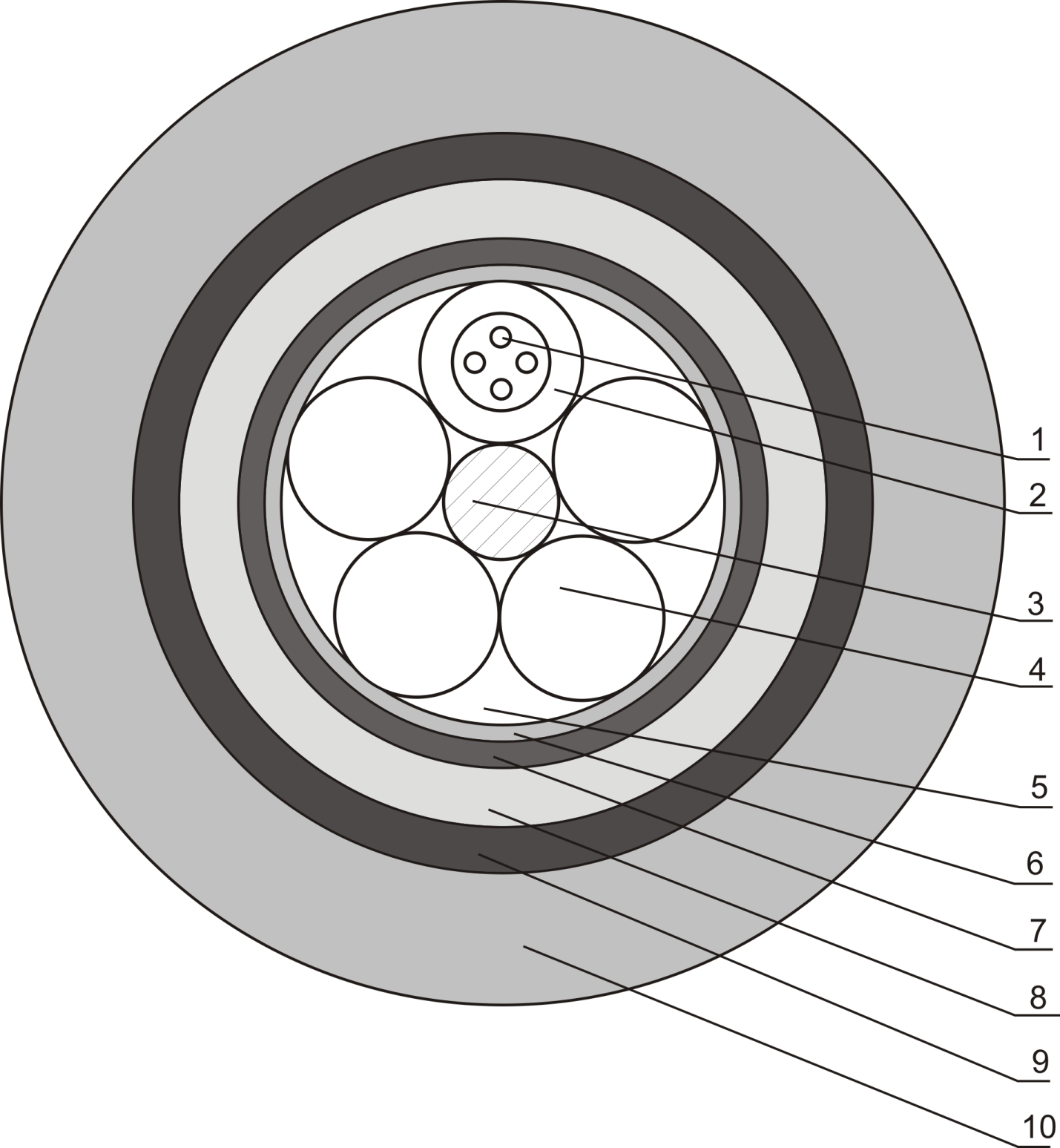

Приведем эскиз поперечного сечения кабеля ОАрБП - 4 Е 5(4×0) - 1,5, масштаб 10:1.
М 10:1
Оптическое волокно;
Оптический модуль с заполнением гидрофобным компаундом;
Центральный силовой элемент;
Кордельное заполнение и/или изолированные медные жилы;
Заполнение гидрофобным компаундом;
Полиэтилентерефталатная пленка;
Слой арамидных нитей;
Внутренняя полимерная оболочка;
Броня из двух оцинкованных стальных лент;
Наружная оболочка.
Рисунок 2.1 – Эскиз поперечного сечения кабеля ОАрБП - 4 Е 5(4×0) - 1,5
