Обработка результатов, их обобщение и выводы

Зарисовать исследуемые образцы до и после механических испытаний, показывая изменение соответствующих параметров надлежащими формулами.

Порядок оформления отчёта

Каждый студент должен оформлять отчёт индивидуально в следующей последовательности:

• номер работы и ее название;

• цель работы и задачи, подлежащие решению;

• краткое описание используемых установок и приборов;

• теоретические основы построения технологического процесса эксперимента;

• описание экспериментальной части работы;

• индивидуальное задание на работу (материал образца, его эскиз и размеры).

• таблицы результатов измерений;

• значения максимальных напряжений;

• графики: усилий и напряжений по результатам измерений;

• выводы.

Теоретические основы испытания материалов на сжатие

При испытании на сжатие (см. рис. 4.2) пластических материалов (мягкой стали, меди и др.) из-за сильной деформации (сплющивания) не удается довести образец до разрушения. Опыт приходится остановить, не определив величины наибольшей разрушающей нагрузки. Следовательно, для пластических материалов предел прочности при сжатии не может быть определен. В этом случае обычно устанавливается только предел пропорциональности

σ_пц

Следует отметить, что при сжатии стали предел пропорциональности, предел текучести, модуль упругости Е приблизительно имеют такие же значения, как и при растяжении. Хрупкие материалы (чугун, камень, бетон и др.) разрушаются при сжатии (рис. 4.3), выдерживая при этом значительно большее напряжение, чем при растяжении. Для этих материалов предел прочности при испытании на сжатие имеет большое практическое значение, т.к. обычно детали из хрупких материалов в реальных конструкциях работают на сжатие.

Рис. 4.2. Деформация стального образца при сжатии

Рис. 4.3. Деформация чугунного образца при сжатии

Испытание деревянных образцов представляют собой интерес вследствие того, что прочность этого материала, имеющего волокнистую структуру, неодинакова вдоль и попрек волокон (анизотропный материал).

Для испытаний применяют деревянные кубики (см. рис. 4.4). Прочность дерева на сжатие вдоль волокон обычно в 8-10 раз больше, чем поперек волокон (рис. 4.5).

Образцы до и после сжатия выглядят следующим образом.

Рис. 4.4. Деревянные образцы, разрушенные при сжатии волокон

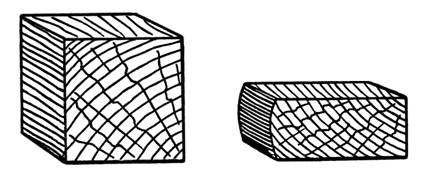

Рис. 4.5. Деревянный образец до и после сжатия поперек волокон

Размерность

1кгс = 9,8 Дж.

1 кгс = 9,80665 ньютонов точно 1 Н ≈ 0,10197162 кгс.

1 кгс/см² = 0,1Мпа; 1 кгс/мм² = 9,81 МПа

1МПа = 1000000 Па

1 Па = 1Н/м²; 1 МПа = 1 Н/мм² = 10 кгс/см².

Виртуальный лабораторный комплекс Активные клавиши

Для работы в этой лабораторной работе применяются следующие клавиши:

W, S, A, D – для перемещения в пространстве;

F2, E – аналоги средней клавиши манипулятора (при первом нажатии берется объект, при последующем – ставится);

F10 – выход из программы.

Рис. 4.6. Активные клавиши клавиатуры

Рис. 4.7. Функции манипулятора

Левая клавиша мыши (1) - при нажатии и удерживании обрабатывается (поворачивается, переключается) тот или иной объект.

Средняя клавиша (2) - при первом нажатии (прокрутка не используется) берется объект, при последующем – ставится (прикрепляется).

Правая клавиша (3) - появляется курсор–указатель (при повторном - исчезает).

Примечание: При появившемся курсоре невозможно перевести взгляд вверх и стороны.
