Тема 4.6 Фасады

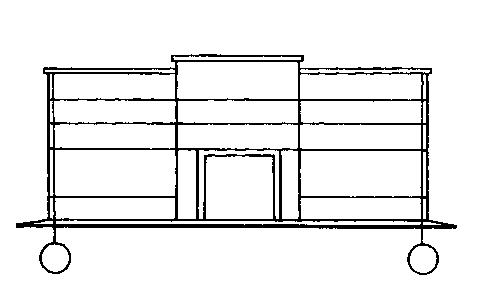

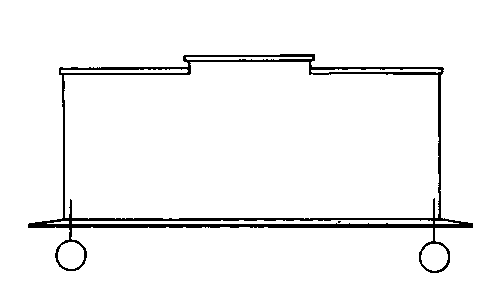

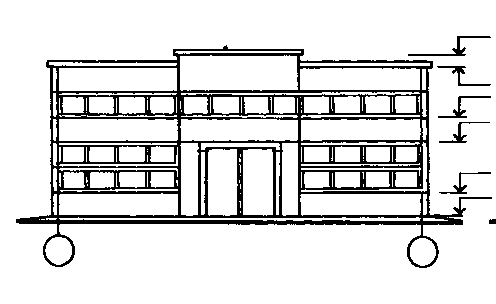

Фасады прочерчивают по ранее выполненным планам этажей и разрезам (обычно в масштабе выполнения плана этажа)

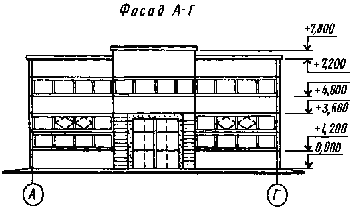

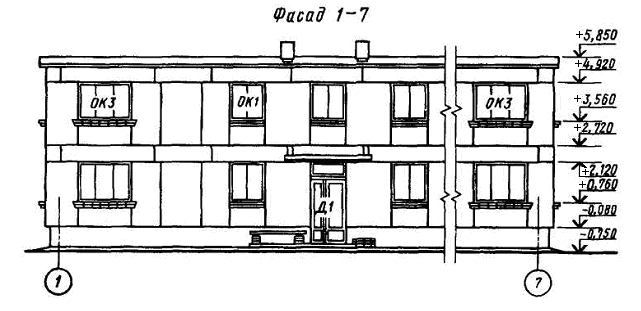

Чертежи фасадов подписывают по типу Фасад 1-9
На чертежах фасадов выполняют тени в линейной графике – штриховкой, в остальных видах архитектурной графики тени выполняют в технике отмывки.
Чертежи фасадов сопровождают изображением антуража и стаффажа.
Тема 4.7 Покрытия гражданский зданий
Под покрытием в гражданском здании понимают верхнюю завершающую часть его конструкции, состоящую из крыши и чердачного перекрытия.
Крыша – верхняя конструкция, отделяющая помещения здания от внешней среды и защищающая их от атмосферных осадков и других внешних воздействий.
Верхняя водонепроницаемая оболочка крыши называется кровлей. Часто функции чердачного перекрытия и крыши совмещают в одной конструкции, которая называется совмещенной крышей.
Чердачные скатные крыши конструктивно состоят из верхнего водонепроницаемого ограждающего слоя – кровли и поддерживающей её системы несущих элементов – стропил и обрешетки.

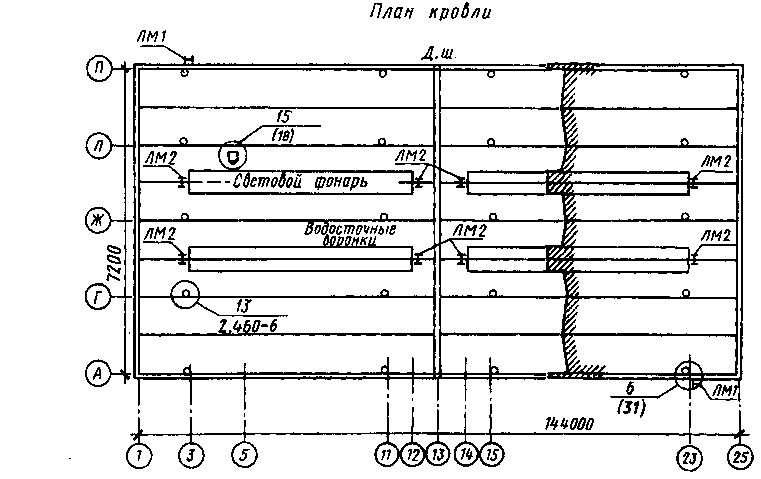

План крыши (кровли)
План крыши (кровли) представляет собой вид на здание сверху.
Последовательность выполнения:
- прочертить координационные оси здания;
- прочертить парапетные стены, парапетные плиты в соответствии с планом этажа и разрезом здания;
- прочертить элементы, находящиеся выше кровли (кабина выхода на крышу, вентиляционные устройства и т.д.)
- выполнить наименование чертежа, маркировку всех координационных осей.
На планах кровли (крыши) наносят (ГОСТ 21.501-93):
- координационные оси крайние;
обозначения уклонов кровли.

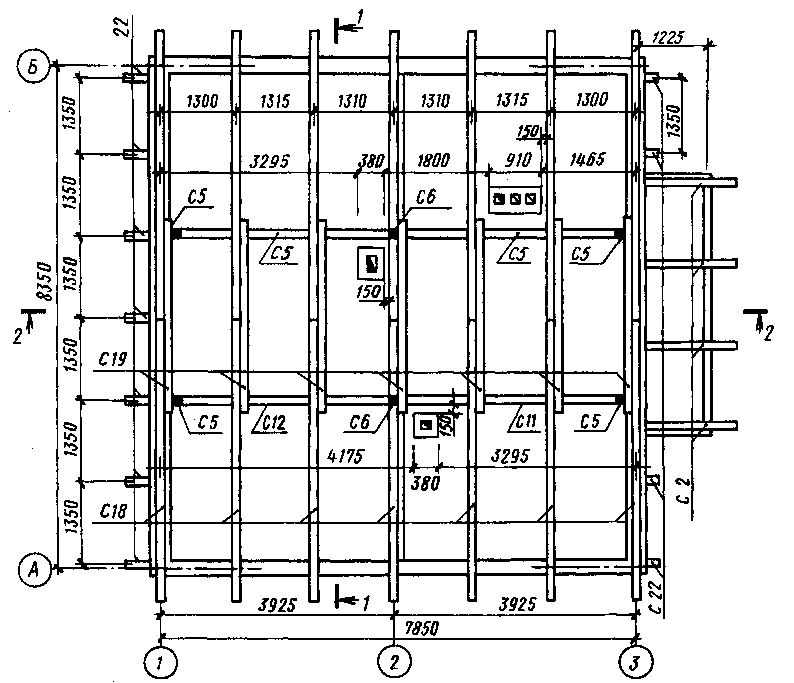

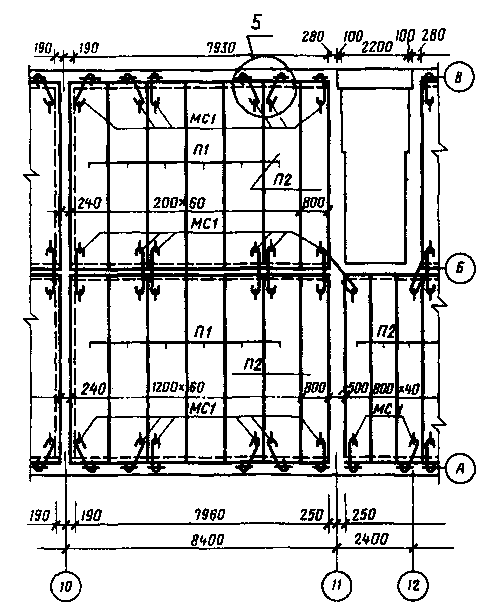

Тема 4.8 Схема расположения элементов перекрытия на отм…
Схему расположения элементов перекрытия на отм… выполняют в том же масштабе, что и план здания. На схеме показывают контуры наружных и внутренних стен здания, отверстия, каналы и люки.
Последовательность выполнения:
прочертить координационные оси здания;
прочертить (тонкими линиями) наружные и внутренние стены (см. привязку на плане этажа);
разложить плиты перекрытия так, чтобы опорная часть была ≥100 мм, каналы и люки остались открытыми;
определить монолитные участки и указать их размеры;
нанести маркировку всех координационных осей.
В практике проектирования применяют следующие размеры плит (панелей) перекрытия с круглыми кустами:
l=2,4; 3,0; 3,6; 4,2; 5,4; 5,7; 6,0; 6,3; 6,6; 7,2 (м)
b=1,0; 1,2; 1,5; 1,8; 2,4; 3,0; 3,6; 4,2 (м)
h=0,22м при l до 7,2 м (ГОСТ 26434-85)
На схему расположения наносят:
координационные оси здания, размеры, определяющие расстояния между ними и между крайними осями;
позиции (марки) элементов конструкций.

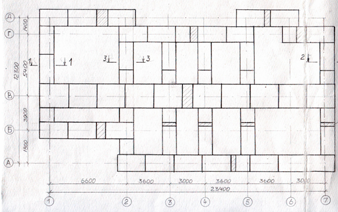

Схема расположения элементов фундаментов
Фундаментом называется часть здания, расположенная ниже планировочной отметки земли. При наличии подвалов фундаменты выполняют роль ограждающей конструкции подвальных помещений.
Схема расположения элементов фундаментов получается в результате разреза здания горизонтальной плоскостью, проходящей на уровне обреза фундамента. На схеме расположения элементов фундаментов показывают конфигурацию подошвы, уступы для перехода от одной глубины заложения к другой изображают отверстия для инженерных коммуникаций. Для полного выявления конструкции фундамента дают поперечные сечения.
Последовательность выполнения чертежа:
начертить координационные оси здания;
разложить фундаментные подушки (l=2380; 1180; 780) (см. разрез здания), под поперечные внутренние стены взять подушки 12 (1200 мм подошва);
определить монолитные участки и указать их размеры;
нанести расстояния между осями и крайними осями;
выполнить маркировку координационных осей и выполнить наименование изображения.
Схема расположения элементов стропил
Стропилами называют совместно с обрешеткой несущий остов крыши.
На схеме расположения элементов стропил показывают контуры несущих стен, стропильные ноги, кобылки, ригели и другие элементы. Указывают вентиляционные каналы и газоотводные трубы.
