Тема 4.3 План этажа
Алгоритм вычерчивания плана этажа
1 Прочертить сетку координационных осей.
Координационные оси дают положение основных несущих элементов здания. Координационные оси прочерчивают штрихпунктирными линиями, которые начинаются окружностями диаметром 6..12 мм (8 – оптимальный размер). Окружности чертят сплошной тонкой линией. Внутри окружности шрифтом №5 наносят марки координационных осей.
Координационные оси могут быть:
-продольными (вдоль здания)
-поперечными (поперек здания)
Здание на чертеже располагают, как правило, длинной стороной вдоль длинной стороны листа (схему поворота относительно генплана смотреть ГОСТ 21.101-97)
Продольные координационные оси маркируют слева снизу вверх прописными буквами русского алфавита (исключения З, Й, О, Ъ, Ь, Ы)
Поперечные координационные оси маркируют снизу слева направо арабскими цифрами.

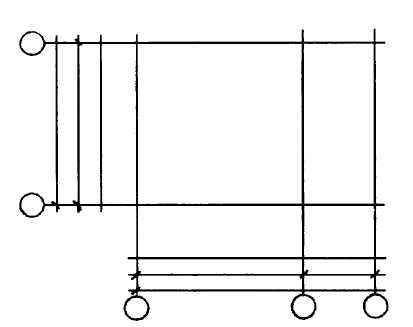

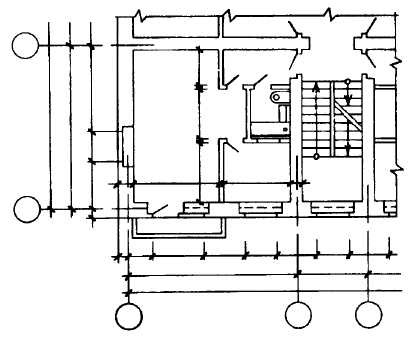

Пропуски в маркировке осей не допускаются. Допускается маркировку осей повторять справа и сверху в тех случаях, когда этого требует внутренняя планировка здания.
2. Прочертить наружные и внутренние стены, привязав их к координационным осям. Привязка может быть нулевой, ассиметричной и симметричной.
|
|
|
координационная ось совпадает с внутренней кромкой стены |
геометрическая ось сим-метрии не совпадает с координационной осью |
геометрическая ось сим-метрии совпадает с координационной осью |
Наружные стены могут иметь нулевую или ассиметричную привязки.
Внутренние стены ассиметричную и симметричную привязки.
3 Прочертить проемы и простенки, взяв размеры окон и дверей по ГОСТ 24.698 – 2002. Простенки должны быть кратны размерам кирпича (как правило, для того, чтобы кирпичная кладка была технологичной)
Размеры простенков, кратных размерам кирпича
-
1,5 -
380
7 -
1810
2 -
510
7,5 -
1940
2,5 -
640
8 -
2070
3 -
770
8,5 -
2200
3,5 -
900
9 -
2330
4 -
1030
9,5 -
2460
4,5 -
1160
10 -
2590
5 -
1290
10,5 -
2720
5,5 -
1420
11 -
2850
6 -
1550
11,5 -
2980
6,5 -
1680
12 -
3120
Санитарно-техническое оборудование изображают сплошными тонкими линиями по размерам в масштабе чертежа в соответствии с ГОСТ 21.205-93
Умывальник
|
500х400х136 |
Ванна обыкновенная
|
1500х700х446 |
Унитаз
|
460х380х430 |
Мойка кухонная на одно отделение
|
600х500х135 |
Газовая плита ГОСТ 21.609-83
|
600х400х850 |
