2.4. Схема організації будівельного майданчика

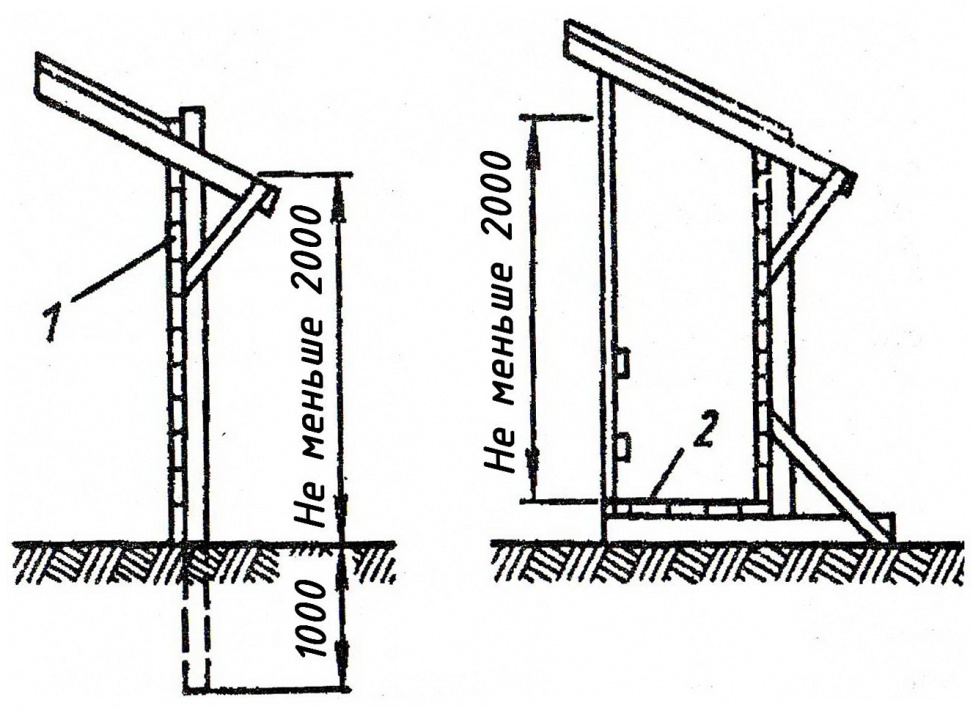

Мал. 1. Паркан з козирком: 1, 2 – дошки.
Тимчасові автомобільні дороги розміщуються так, щоб проїзд автотранспорту був можливим у будь-який час і погоду. Ширина тимчасових доріг при проїзді автомашини в одному напрямку 3,5 метра, при двохсторонньому – 6 метрів. Радіус закруглення дороги – 10 метрів.

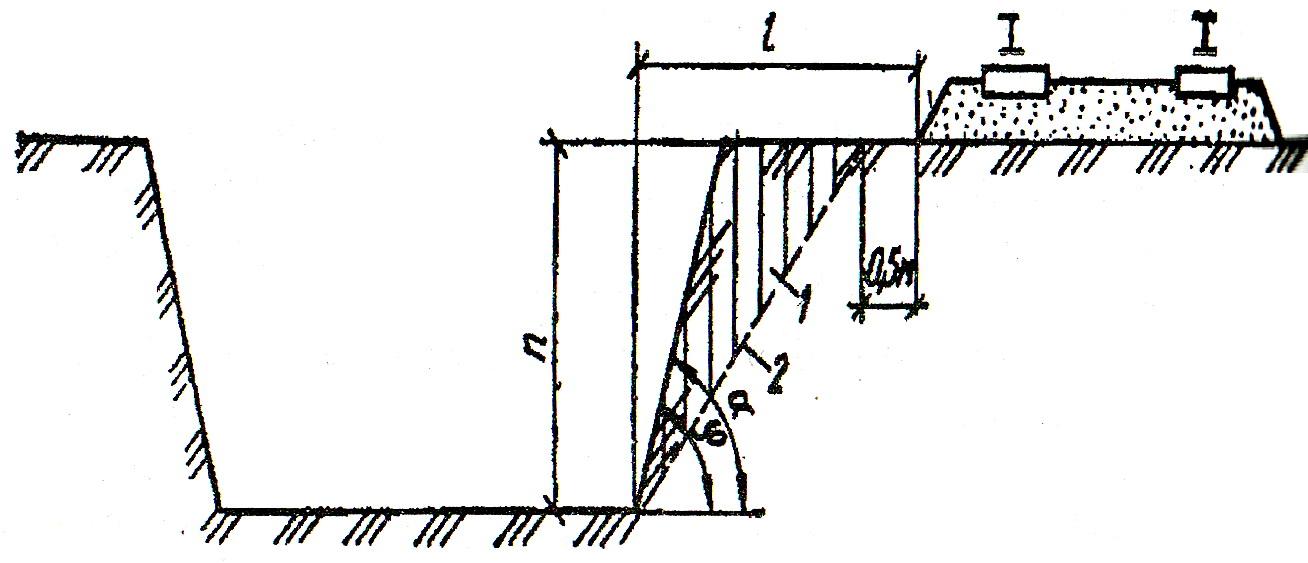

Мал. 2. Схема встановлення крану на бровці котловану.
1 – призма обвалення, 2 – лінія природного відкосу.
2.5. Методи та послідовність виконання робіт
Раціональне використання території стало можливим тільки завдяки застосуванню підпірної стінки спеціального типу. Об’ємна складова підпірної стінки дозволила включити в роботу весь грунтовий масив навколо балки, найкращим способом перерозподіливши контактні зусилля, тим самим знизивши максимальні діючі навантаження з боку основи. Відносно вертикально побудована огинаюча площина опорної частини і фундаментний елемент підпірної стінки, діючі навантаження у звичайних умовах являють собою активний бічний тиск від власної ваги підпірної стінки.
При цьому підпірна стінка перебуває в стійкому рівноважному стані, а площини опорних ділянок пропорційні по глибині величинам ординат бічного тиску й ваги підпірної стінки.
2.6. Розбивка об’єкту на захвати та яруси
Роботи повинні виконуватись поточними методами, які передбачають скорочення термінів виконання з невеликою кількістю робіт. Для планування ділянки застосовуємо спосіб, що сприяє продуктивності праці при зведення підпірної стіни. Застосовуємо метод «від середини». Бригадою розбудовуємо від середини всієї довжини стінки для пришвидшення і спрощення процесу будівництва. Ділянку ділимо на захвати, якількіть яких залежить від розмірів підпірної стінки.
2.7. Чисельно-кваліфікаційний склад бригад та ланок робітників.
1. Зрізка дерев – 1 виконроб 6-го розряду, 1 робітник 4-го розряду, 1 робітник 3-го розряду, 2 машиністи 4-го розряду.
2. Корчування пеньків - 1 виконроб 6-го розряду, 1 робітник 4-го розряду, 1 робітник 3-го розряду, 2 машиністи 4-го розряду.
3. Встановлення підпірної стінки – 20 робітників 3-го розряду, 12 робітників 1-го розряду, 32 виконроби 6-го розряду.
Загальний склад бригади: Робітники 4-го розряду – 6 чоловік.
Робітники 3-го розряду – 22 чоловік.
Робітники 1-го розряду – 12 чоловік.
2.8. Калькуляція трудовитрат та заробітної плати.
№ п\п |
Назва роботи |
Вимірник |
К-сть одиниць |
Норматив-не джерело ДБН |
Норма часу |
Середній розряд будівельників |
Тарифна ставка і вартість, грн |
Розцінка |
Сума зарплат робітників |
Трудомісткість |
Машиномісткість робіт |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1. |
Зрізка дерев |
100 дер. |
0,21 |
1-191-4 |
8,8 |
4,2 |
14,48 |
121,56 |
25,53 |
0,23 |
- |
2. |
Корчування пеньків |
100 шт. |
0,21 |
1-197-1 |
3,7 |
4,2 |
14,48 |
48,71 |
10,23 |
0,09 |
- |
3. |
Встановлення підпірної стінки |
1000 куб.м. |
280 |
2-15-9 |
590,3 |
3,2 |
12,77 |
7538,13 |
2110676,68 |
165284 |
- |
Календарний графік виконання робіт
№ п/п |
Назва роботи |
Вимірник |
Нормативне джерело (ДБН) |
Трудомісткість |
Машиномісткість |
К-сть робітників |
К-сть ланок |
К-сть змін |
К-сть днів |
Робочі дні |
|||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
… |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
||||||||||
1. |
Зрізка дерев |
100 дер. |
1-191-4 |
0,23 |
- |
5 |
1 |
1 |
1 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1*5 |
|||||||||||||||||||||||||||||
2. |
Корчування пеньків |
100 шт. |
1-197-1 |
0,09 |
- |
5 |
1 |
1 |
1 |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1*5 |
|||||||||||||||||||||||||||||
3. |
Встановлення підпірної стінки |
100 куб.м. |
2-15-9 |
165284 |
- |
64 |
5 |
3 |
43 |
|
|
43 |
|||||||||||||||||
64*5*3 |
