Схемы установки и схемы базирования

Схема базирования указывается на операционных эскизах и этим определяется принципиальное задание для проектирования станочного приспособления.

Схема базирования может быть заменена графическим изображением опор, зажимов и установочных устройств в соответствии с ГОСТ 3.1107.

Примеры схем установок и схем базирования

1.

а) Установка в патроне с поджатым задним центром и упором в кулачковом патроне

б) Схема базирования

1-4 – Т.2Н.С; 5 – Т.О.Я; 6 – Т.О.С.

Не проворачивается за счёт сил трения при зажиме заготовки в патроне.

2.

а) Схема установки в жёсткие центры и поводковый патрон.

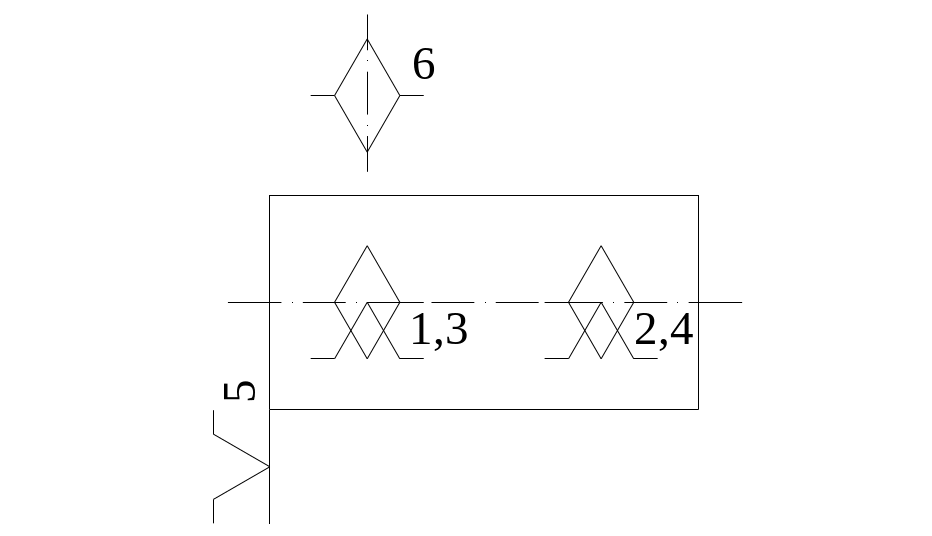

б) Схема базирования

1-4 – Т.2Н.С; 5 – Т.О.Я; 6 – Т.О.С.

3.

а) Схема установки в передний плавающий центр и поводковый патрон.

– полуконструктивное изображение плавающего центра

б) Схема базирования

1-4 – Т.2Н.С; 5 – Т.О.Я; 6 – Т.О.С.

Не проворачивается за счёт сил трения при зажиме заготовки в поводковом патроне.

4.

а) Установка на цанговую оправку

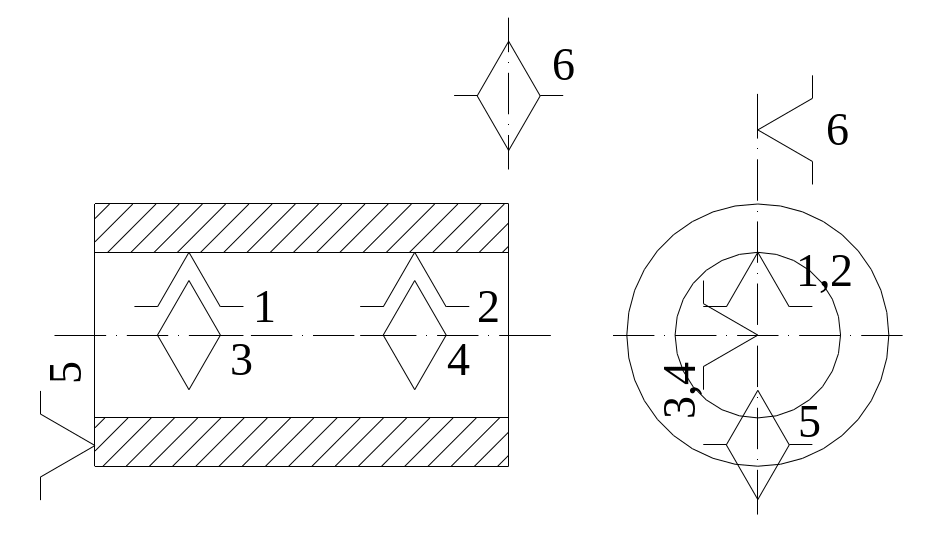

б) Схема базирования

1-4 – Т.2Н.С; 5 – Т.О.Я; 6 –Т.О.С – реализуется за счёт сил трения возникающих в оправке и детали.

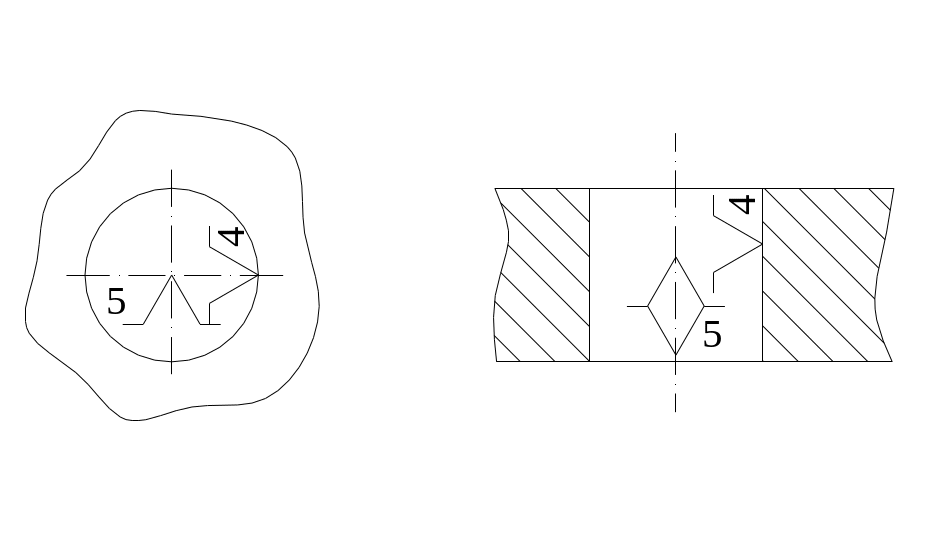

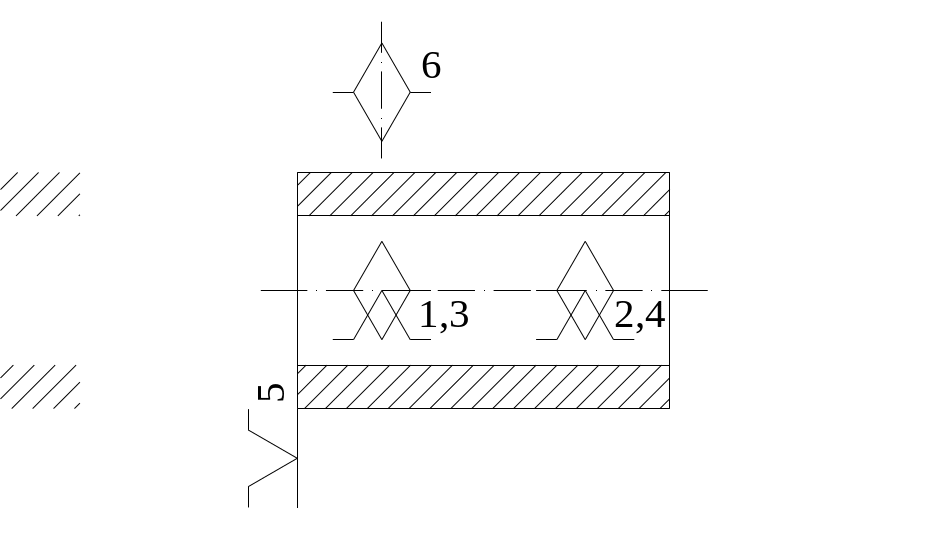

5. Установка детали на жёсткую оправку с зазором

Поджим детали с торца.

Н. 1 перем. Y 1 вращ. Z

2оп. 2^х перем. Х и Y

1, 2 – Т.Н.Я; 3, 4 – Т.2О.С; 6 – Т.О.С.

Не проворачивается за счёт сил трения при зажиме заготовки по торцам.

6. Установка корпусных деталей:

Схемы установки:

1. На плоскость и 2 точных отверстия;

2. На две плоскости и точное отверстие;

3. На 3 плоскости;

П ервая схема установки самая точная и имеется доступ к максимальному количеству поверхностей при обработке. Деталь устанавливается на 2 пальца –

один цилиндрический:

другой срезанный:

7.

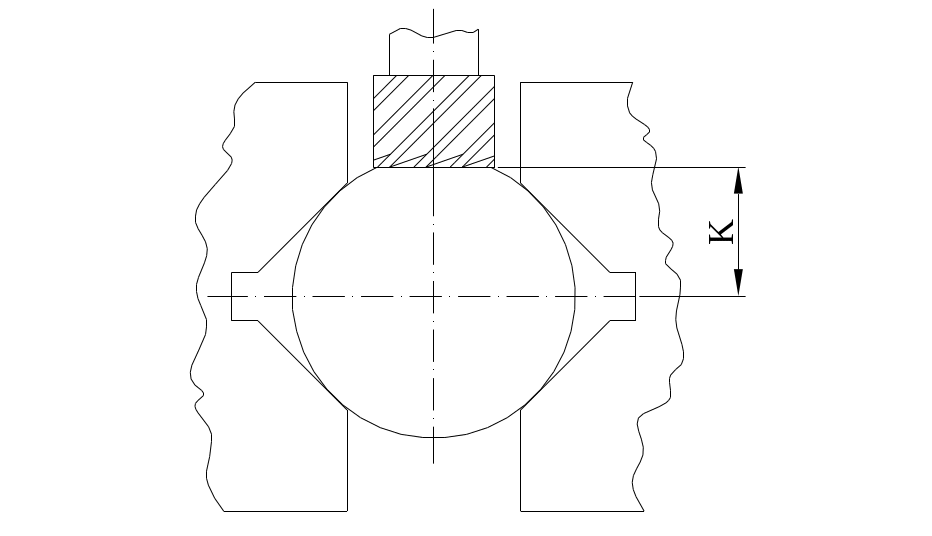

Установка на призму с упором. Схема базирования при установке на призму.

Рис.74. Установка и базирование детали в призме.

Ошибки базирования

Погрешности базирования возникают при несовпадении измерительной и технологической баз. Погрешность базирования определяется разностью расстояний от измерительной базы до установленного на размер инструмента.

Таким образом ошибка базирования равна нулю в двух случаях:

1. Когда технологическая база совпадает с измерительной;

2. При выполнении размеров настроенными инструментами.

;

Рис.75. Рис.76.

резцы работают в блоке

Рис.77.

Рис.78.

Рис.79.

(при установке цилиндрической детали на плоскость, необходимо связать размером технологическую базу с обрабатываемой поверхностью размером “m”)

Рис.80.

(в центрах или на вертикальных призмах)

Рис.81.
