Элементы резания при фрезеровании:

Скоростью резания при фрезеровании является окружная скорость фрезы, м/мин:

где Д_ф – диаметр фрезы, мм;

n – частота вращения фрезы, об/мин.

Подача определяется, как величина перемещения обрабатываемой заготовки относительно фрезы в мин.(S_м, мм/мин); за время углового поворота фрезы на один зуб (S_зуб, мм/зуб) или за время одного оборота фрезы (S_об, мм/об).

Глубину резания t, мм в общем случае определяется как расстояние между обработанной и обрабатываемой поверхностями заготовки.

Ширина фрезерования В характеризует ширину поверхности, фрезеруемой за один рабочий ход.

Обработка заготовок на станках сверлильной и расточной групп

Под сверлением понимают метод формообразования внутренних цилиндрических поверхностей в сплошном материале заготовки с помощью сверл. Для сверлильных станков характерно вращательное главное движение и поступательное движение подачи. Оба движения осуществляет инструмент.

Типы сверлильных станков и их назначение

На сверлильных станках обрабатывают различные детали типа рычагов, шкивов, кронштейнов, корпусов и т.д.

Основные методы обработки: сверление, зенкерование, развертывание, нарезание резьбы.

Типы станков:

Вертикально-сверлильные станки имеют несколько типоразмеров. Небольшие настольно-сверлильные станки позволяют сверлить отверстия до 12 мм. На крупных вертикально-сверлильных станках сверлят отверстия диаметром до 100 мм. Вертикально-сверлильные станки относятся к универсальным станкам. Возможность автоматизации цикла обработки способствуют их использованию во всех типах производства.

Радиально-сверлильные станки предназначены для сверления отверстий в крупногабаритных заготовках. На них обрабатывают отверстия до 100 мм. Эти станки также универсальные, их применяют в Е и Мс производствах.

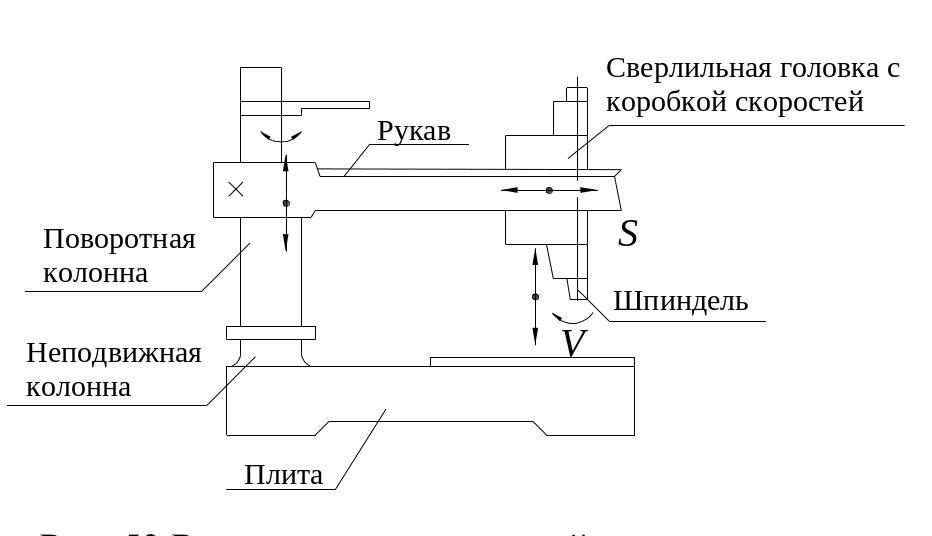

Рис.53. Радиально-сверлильный станок.

Заготовки закрепляются в установленном приспособлении или просто на столе станка с помощью прижимных планок.

Горизонтально-сверлильные станки применяют для обработки отверстий специальными сверлами.

Станки с ЧПУ вертикальные и радиально-сверлильные нашли широкое применение в Е и Мс производствах. Легкая переналадка позволяет выполнять на них по автоматическому циклу различные виды работ на различных деталях.

Одношпиндельные и многошпиндельные сверлильные автоматы и п/а – цикл обработки отверстий полностью автоматизирован. Они отличаются высокой производительностью и их используют в Кс и М производстве.

Агрегатные сверлильные станки

Особенности: на этих станках используют силовые головки, которые можно устанавливать на станке под любым углом.

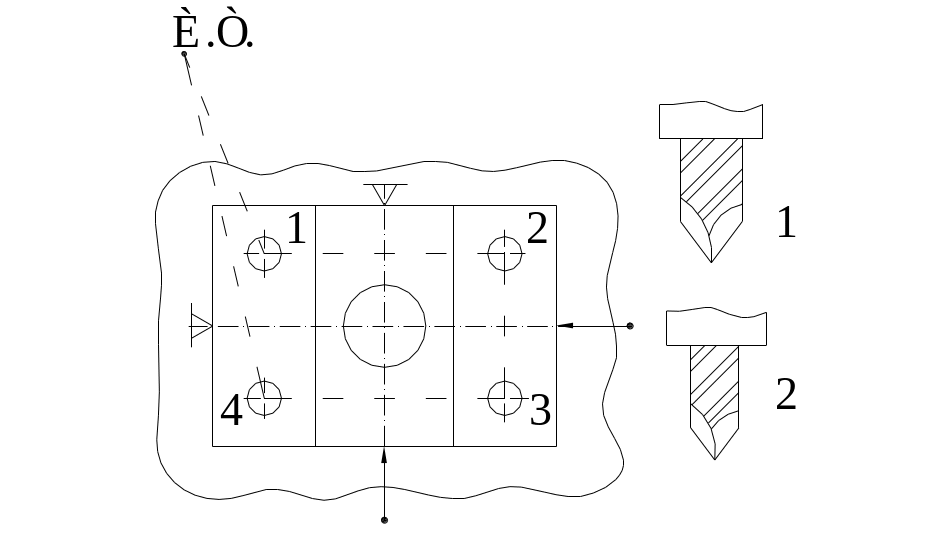

Рис.54. Установка детали на станке с ЧПУ.

Рис.56. Вертикальный сверлильный станок с многошпиндельной головкой.

Рис.55. Сверление на агрегатно-сверлильном станке.

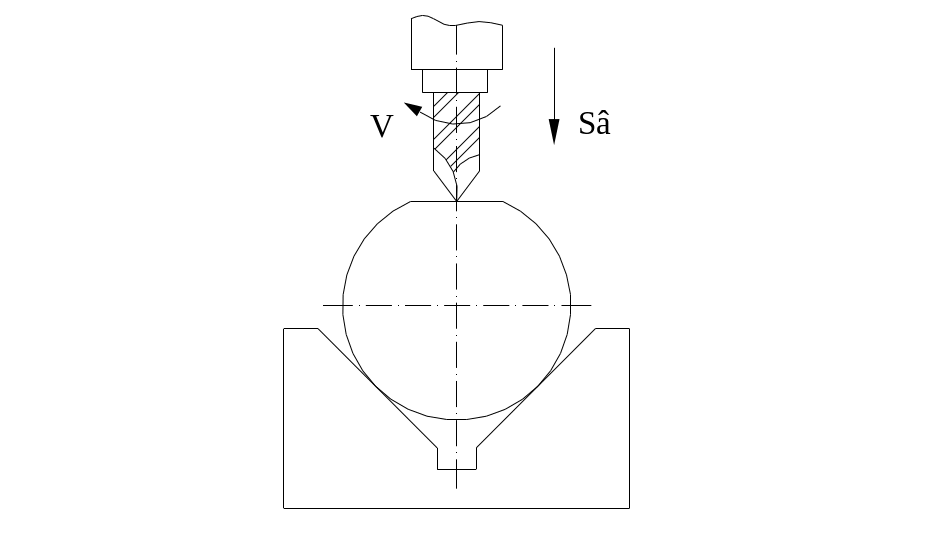

Рис.57. Установка круглой заготовки в призму.

Установка детали при сверлении тел вращения происходит в призме, а призматических в приспособлении – тиски.
