Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«Санкт-петербургский государственный университет аэрокосмического приборостроения»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЛАБОРАТОРНЫХ РАБОТ

ИССЛЕДОВАНИЕ КОРРЕКТОРОВ ВЫСОТЫ

Санкт-Петербург 2009

Содержание

1. КОРРЕКТОР ВЫСОТЫ КВ – 11 4

1.1. Назначение и принцип действия 4

1.2. Электрическая схема корректора высоты КВ – 11 6

1.3. Конструкция корректора высоты КВ – 11 8

1.4. Муфта с потенциометром 10

1.5. Редуктор с двигателем 11

1.6. Технические характеристики КВ – 11 12

2. КОРРЕКТОР ВЫСОТЫ KB – 16 – 1 14

2.1. Принцип действия и назначение корректора высоты КВ – 16 – 1 14

2.2. Электрическая схема корректора высоты КВ – 16 – 1 16

2.3. Конструкция корректора высоты КВ – 16 – 1 19

2.4. Технические характеристики KB – 16 – 1 21

3. ПУЛЬТ ПРОВЕРКИ КОРРЕКТОРА ВЫСОТЫ КВ – 11 21

3.1. Назначение пульта проверки КВ – 11 21

4. ПУЛЬТ ПРОВЕРКИ КОРРЕКТОРА ВЫСОТЫ KB – 16 – 1 23

4.1. Назначение пульта проверки KB – 16 – 1 23

5. ПРОВЕРКА КОРРЕКТОРА ВЫСОТЫ 25

5.1. Схема проверки КВ 25

5.2. Проверка корректора высоты КВ-1 27

5.2.1. Проверка полярности показаний прибора по высоте 28

5.2.2. Измерение сигнала высоты 28

5.2.3. Проверка полярности сигнала корректора высоты 29

5.2.4. Проверка зоны застоя прибора 29

5.2.5. Проверка время переходного процесса 31

5.3. Проверка корректора высоты KB – 16 – 1 31

5.3.1. Подготовка пульта к работе 31

5.3.2. Проверка полярности сигнала корректора высоты 32

5.3.3. Проверка зоны нечувствительности и крутизны характеристики прибора 32

5.3.4. Проверка зоны нечувствительности и крутизны характеристики прибора с использованием зуммера 23

6. Библиографический список 34

  1. Корректор высоты кв – 11

    1. Назначение и принцип действия

Корректор высоты предназначен для выдачи в автопилот сигнала отклонения самолета от заданной барометрической высоты полета.

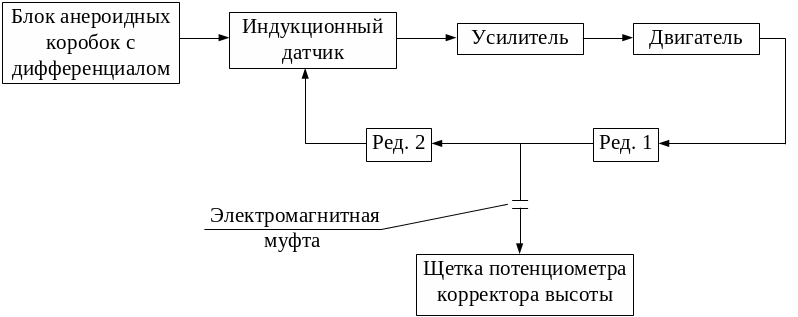

В корректоре высоты, структурная схема которого приведена на рис. 1, чувствительным элементом, воспринимающим изменение барометрического давления является блок анероидных коробок. Смещение жестких центров коробок при помощи механической передачи (дифференциала) преобразуется во вращательное движение рамки индукционного датчика.

Рис. 1. Структурная схема корректора высоты

Принцип действия датчика основан на явлении наведения ЭДС в катушке рамки, находящейся в поле переменного магнитного потока.

При перемещении рамки индукционного датчика от среднего положения в ее катушке появляется сигнал переменного тока, величина которого пропорциональна углу поворота рамки относительно сердечника с катушками возбуждения, а фаза определяется направлением перемещения.

Сигнал с датчика подается на вход полупроводникового усилителя, с выхода которого – на управляющую обмотку двигателя ДИД – 0,5, который через редуктор поворачивает сердечник с катушками возбуждения индукционного датчика до отработки угла рассогласования между ним и рамкой.

Рис.2. Корректор барометрической высоты КВ-11

Через электромагнитную муфту с механизмом следящей системы соединена щетка потенциометра, с которого при включенной муфте снимается сигнал отклонения от высоты полета, соответствующей моменту включения муфты. При отключенной муфте центрирующие пружины устанавливают и удерживают щетку в нулевом положении на потенциометре (против средней точки).

Внешний вид КВ-11 представлен на рис.2.
