3.3 Описание и подготовка к работе рН-метра рХ-150мп

рН-метр-150МП - является портативным прибором с сетевым и автономным питанием с компенсацией погрешности измерений, обусловленной зависимостью ЭДС электродной системы от температуры анализируемой среды.

Диапазоны измерений прибора:

Измеряемая величина	Диапазон измерений прибора	Пределы абсолютной погрешности
рН	0-12	±0,05
Температура анализируемой среды ^оС	0-50	±1

Визуальный отсчет значений измеряемой величины производится в цифровой форме по жидкокристаллическому индикатору в единицах рН, °С.

Время установления рабочего режима рН-метра не превышает 15 мин

Анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы, не образующие пленок и осадков на поверхности электрода, пожаровзрывобезопасные.

Общий вид прибора представлен на рисунке 1.

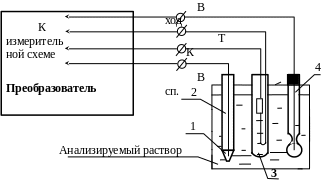

Рисунок 1 – Общий вид прибора

крышка; 2- органы управления (клавиатура);3 – цифровое табло; 4 – выключатель питания; 5 – гнездо для подключения вспомогательного электрода; 6 – разъем для подключения измерительного электрода; 7 – разъем для подключения датчика температуры; 8 – штатив с держателем электродов; 9 – датчик температуры; 10 – электрод измерительный; 11 – электрод вспомогательный; 12 – стакан с дистиллированной водой.

На преобразователе находятся элементы управления и присоединения (табл. 2).

Таблица 2

Элементы управления и присоединения рН-метра рХ-150МП

Внешний вид	Наименование	Назначение
1	2	3
Элементы управления на передней панели преобразователя (клавиатура)
	Цифровое табло	Для отображения результатов измерений, режимов и параметров настройки и другой информации
	Кнопка	Для выбора режимов измерений, видов термокомпенсации, режима настройки; для изменения знака и цифр в разрядах числового значения параметров настройки
1	2	3
	Кнопка	Выполняет функции кнопки, но в обратной последовательности
	Кнопка	Для вхождения в режим настройки, выбранной кнопкой 1 (1); для перемещения курсора (знака «-») на разряд числового значения параметра, подлежащий корректировке в процессе настройки
	Кнопка И	Для записи обновленных при настройке значений в память прибора и ввода числового значения выбранного режима измерений и вида термокомпенсации
Элементы для внешних присоединений на торцевой части преобразователя
	Вход К1	Для подсоединения термокомпенсатора
	Вход ИЗМ	Для подсоединения вывода измерительного (в том числе комбинированного) электрода
	Вход ВСП	Для подсоединения вывода электрода сравнения (при использовании любых измерительных электродов, кроме комбинированного)
Питание	Выключатель	Для включения/выключения питания прибора
