2.2.4. Технологическая карта замены охлаждающей жидкости.
Общая трудоемкость – 12 чел∙мин.
Исполнитель – слесарь 2-го разряда.

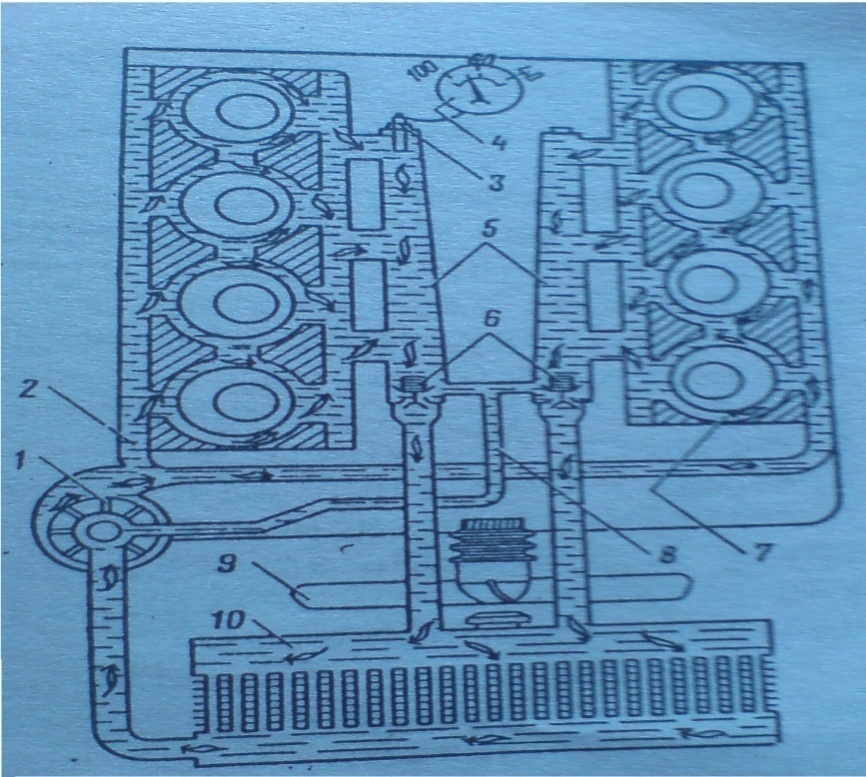

Рис. 2.2.2. Система охлаждения двигателя: 1-водяной насос; 2-водяная рубашка правого ряда цилиндров; 3-датчик указателя температуры охлаждающей жидкости; 4-указатель температуры охлаждающей жидкости; 5-водосборные трубопроводы; 6-термостаты; 7-водяная рубашка левого ряда цилиндров; 8-перепускная труба; 9-вентилятор; 10-радиатор
№ |
Наименование и содержание работ |
Кол-во мест воздействия |
Место выполнения |
Трудоемкость, чел∙ мин |
Инструменты и приспособления |
Примечания, технические условия и указания |
1 |
Открыть краны отопителей |
2 |
Сверху |
0,5 |
|
|
2 |
Поставить под двигатель и радиатор емкости для сбора отработанной жидкости |
2 |
Снизу |
0,5 |
Емкость для слива жидкос-ти |
|
3 |
Надеть на сливной кран шланг для слива жидкости |
1 |
Снизу |
0,5 |
|
|
4 |
Открыть сливной кран и снять пробку с расширительного бачка |
2 |
Сверху и снизу |
0,5 |
|
|
5 |
Вывернуть пробку тройника охлаждающей жидкости |
1 |
Сверху |
1 |
|
|
6 |
Открыть сливные краны блока цилиндров двигателя |
1 |
Сверху |
1 |
|
По возможности продуть систему сжатым воздухом при давлении не более 1,5 атм. |
7 |
Слить охлаждающую жидкость |
1 |
|
2 |
Емкость для слива жидкос-ти |
|
8 |
Закрыть сливные краны |
2 |
Сверху |
1 |
|
|
9 |
Залить свежую жидкость через расширительный бачок |
1 |
Сверху |
2 |
|
30 |
10 |
Запустить двигатель |
1 |
|
2 |
|
Время работы двигателя – 2-3 мин |
11 |
Заглушить двигатель и проверить уровень охлаждающей жидкости |
2 |
Сверху |
1 |
|
При необходимости долить охлаждающую жидкость |
2.2.5. Технологическая карта замены фильтрующего элемента фильтра тонкой очистки топлива.
Общая трудоемкость – 11,4 чел∙мин.
Исполнитель – слесарь 2-го разряда

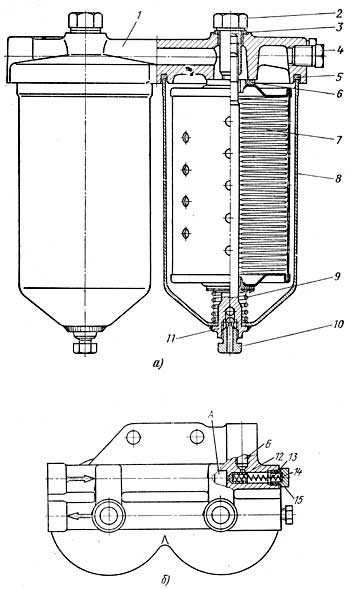

Рис. 2.2.3. а - внешний вид с разрезом одной секции; б устройство клапана; 1 - корпус; 2 - болт; 3 - уплотнительная, шайба; 4 - пробка; 5 и 6 прокладки; 7 –сливная; 8-колпак; 9 – пружина фильтрующего элемента; 10-сливная пробка; 11 – стержень 12 - клапан-жиклер; 13 - пружина; 14 - шайба; 15 - пробка клапана.
.
№ |
Наименование и содержание работ |
Кол-во мест воздействия |
Место выполнения |
Трудоемкость, чел∙ мин |
Инструменты и приспособления |
Примечания, технические условия и указания |
1 |
Открутить болт 2 |
2 |
сверху |
2 |
|
|
2 |
Снять колпак 8 |
2 |
снизу |
1 |
|
Протереть изнутри корпус и колпак фильтра |
3 |
Слить отстой |
2 |
снизу |
2 |
Емкость для слива жидкос-ти |
|
4 |
Установить новый фильтрующий элемент в корпус фильтра |
2 |
сверху |
2,4 |
|
|
5 |
Установить прокладки5, 6 и колпак 8 на место |
2 |
сверху |
2 |
|
Проверить прокладки на механические повреждения, если есть то поставить новую |
6 |
Закрутить болт 2 на место |
2 |
сверху |
2 |
|
|
