- •Исходные данные.
- •Объемно – планировочное решение.
- •Конструктивное решение.
- •Инженерно-техническое оборудование
- •Спецификация сборных железобетонных элементов
- •Спецификация заполнения дверных и оконных проемов
- •Ведомость отделки помещений
- •Экспликация полов
- •Технико – экономические показатели
- •Литература
Исходные данные.
Здание проектируется для строительства в Московской области. Данный район строительства относится ко второму климатическому району. Район проектирования имеет следующие характеристики (СНиП 2.01.07-85 нагрузки и воздействия и приложение №5):
Снеговая нагрузка – 10 кПа; 100 кг/м2
Ветровая нагрузка – 0,35 кПа; 35 кг/ м2
Температура наиболее холодной пятилетки = -26ºС (ts).
Рельеф местности ровный.
Грунтовые воды находятся ниже глубины заложения фундамента.
Промерзание грунта 1,4 м.
За отметку 0,000 принимают уровень пола первого этажа.
Проектируемое здание относится ко 2 классу огнестойкости и долговечности
( 50 – 100 лет )
Объемно – планировочное решение.
Проектируемое здание – это двухэтажный жилой дом. Здание прямоугольной формы. Габаритными размерами 19 × 12 м. Здание двухэтажное с высотой этажа 3,1 м. Высота здания 8 м.
В здание попадаем через главный вход с крыльца. Проходя крыльцо, попадаем в тамбур и на лестничную клетку.
В подъезде есть лестница, ведущая на первый и второй этажи.
На 1 этаже имеются: коридор – лестничная клетка, четыре квартиры. 2 этаж аналогичен.
По двухмаршевой лестнице поднимаемся на 2 этаж. Здесь находится: лестничная клетка, четыре квартиры.
При пожаре эвакуация проходит через главный вход.
Здание подвала не имеет.
Конструктивное решение.
Двухэтажное жилое здание относится к бескаркасному типу. Схема расположения несущих стен – продольная. Краткая характеристика основных конструктивных элементов:
Фундамент – ленточный, глубина заложения под основные несущие конструкции – 2,350 по всему периметру обреза фундамента укладывается горизонтальная гидроизоляция.
Стены – несущие.
Наружные стены толщиной 510 мм.
Внутренние 380 мм.

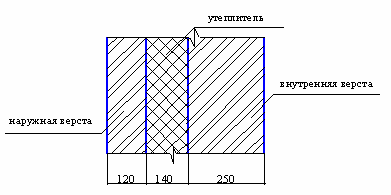

Стены из кирпича. Кладка наружных стен облегченная с утеплителем. Утеплитель:
пенополистерол, кирпич марки М750, раствор марки М100.
Перегородки – кирпичные 120 мм.
Перекрытия – сборные многопустотные железобетонные плиты, толщиной 220 мм.
Покрытия – железобетонные многопустотные панели, которые опираются на продольные несущие стены.
Крыша четырехскатная, по деревянным стропильным элементам; пароизоляция – 1 слой рубероида на мастике; плитный утеплитель из лёгких бетонов толщиной 150мм; стяжка из цементно-песчаного раствора 20мм.
Кровля – выполнена из жести по деревянной обрешетке.
Окна – двойное остекление с раздельными переплетами.
Двери – деревянные однопольные.
Высота ограждений лестниц 500 мм.
Водоотвод наружный организованный с отводом воды по желобам через водосточные трубы.
Вокруг здания по периметру проходит отмостка.
Инженерно-техническое оборудование
Водопровод – объединенный, хозяйственно-питьевой из скважины.
Канализация – хозяйственно – фекальная в канализационную сеть.
Водоотвод с кровлей организованный, вода стекает по трубе на отмостку ( отмостка вокруг дома шириной 1 м.)
Вентиляция – приточно – вытяжная естественная ( через форточку)
Санузлы оборудованы унитазами, ваннами, умывальниками.
Отопление- водяное, центральное.
Здание электрофицировано и телефонизировано. Электроснабжение от внешних городских сетей 380/220 Вт.
