9. Пояснить различие 2-х и 3-х позиционных мкс, их работу.
Так как в МКС-10х10х12 и МКС-20Х10Х6 для соединения входа с выходом всегда срабатывают два магнита (ВМ и УМ), то такие МКС называются двухпозиционными.
Вертикали трехпозиционных МКС имеют по 20 выходов. Для получения 20 выходов вертикаль имеет 10 основных контактных групп и две дополнительные (11 и 12 группы). Каждая из 10 основных групп делится на две подгруппы и каждая подгруппа используется как самостоятельный выход. Для соединения входа с любым выходом первого десятка срабатывают ВМ и один из десяти основных с 1-го по 10-й ВМ, а затем удерживающий магнит. Так как при соединении входа с выходом всегда срабатывают три магнита, то такие МКС называются трехпозиционными. Вертикали двухпозиционных трехпозиционных МКС размещены в стальной прямоугольной раме.

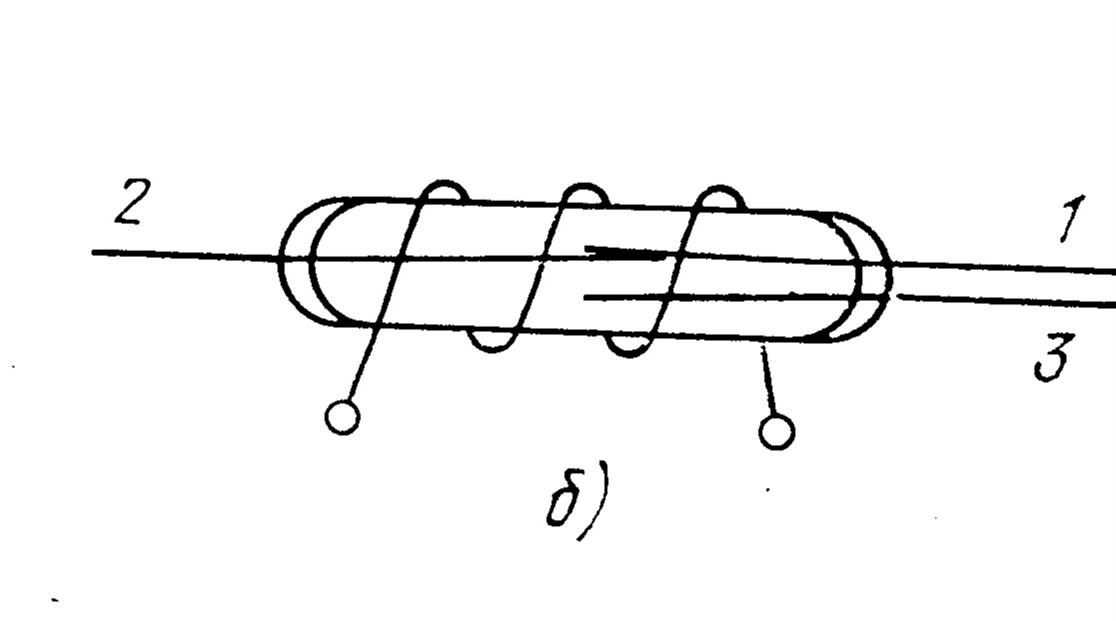

10. Пояснить работу геркона.
Помещен внутри обм, с корпусом выполнена из феромагнетного материала. При отсутствии тока контактные пластины под действием сил упругости отходят друг от друга размыкая выходную цепь. При появлении тока в обмотке образуется магнитный поток проходя через контактные пружины притягивают их друг к другу, при этом замыкают выходную цепь.
Рисунок:

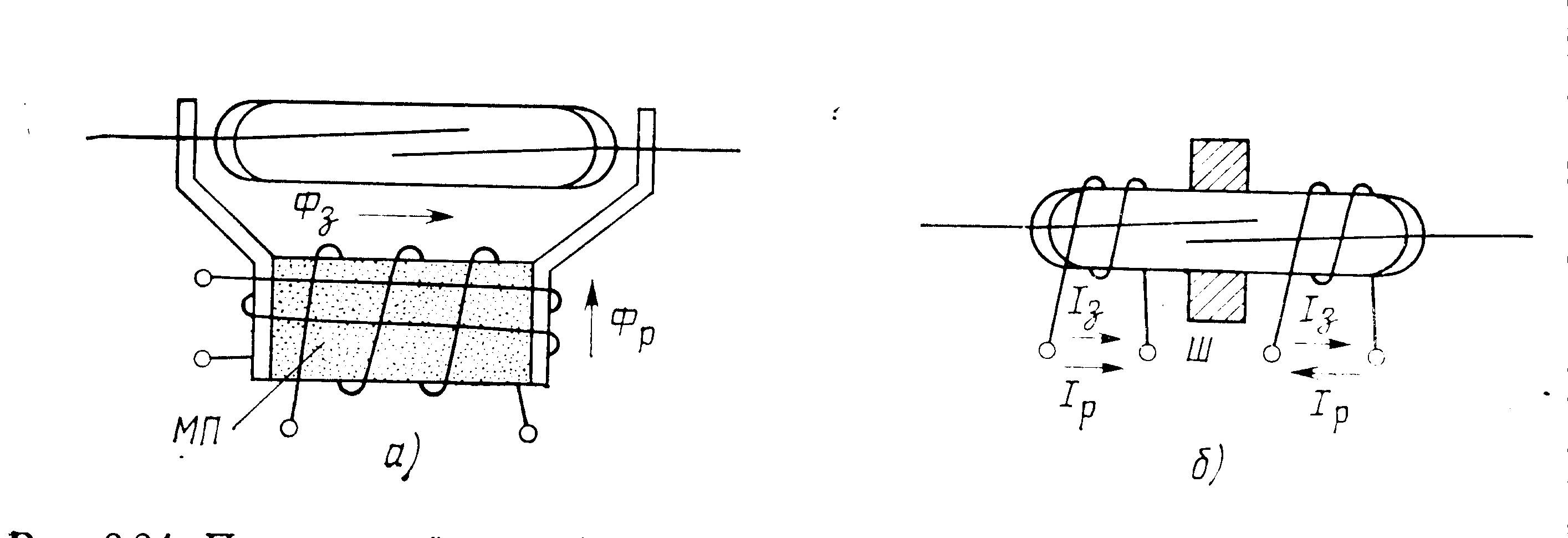

11. Пояснить работу коммутационных приборов феррида и гезакона.
Ферриды
Это герконовое реле с внешней памятью. Он имеет 1 или несколько герконов с контактными пружинами и катушку с сердечником из феррида или металлического ферромагнетика с прямоугольной петлей гистерезиса. Обладающий остаточной магнитной индукции при прохождении тока через обмотку импульса постоянного тока, проходя через сердечник намагничивают контакты и контактные пружины замыкаются. Они остаются в этом состоянии после поступления импульсов тока, за счет остаточного магнитного поля сердечника, который выполняет роль элемента магнитной памяти. Для размыкания контактных пружин в обмотку подаются импульсы обратной полярности, чтобы снять остаточное намагничивание.
Гезаконы.
Это герметизированный запоминающий контакт. Это герконовое реле с внутренней памятью. Гезакон имеет 2 обм, и между ними шунт, из магнито-мягкого материала. Гезаконы по сравнению с ферридами с внешней памятью имеют небольшой объем перемагничиваемых ферромагнитных масс. За счет чего повышается их быстродействие. Благодаря max приближению обм, управления к контактным пружинам Гезаконы работают при меньших импульсах и потребляют меньше энергии. Перемагничивание Эл-та магнитной памяти фирриды или Гезаконы может производиться не только импульсами тока, но и перемещением постоянного магнита. Так расположение магнита параллельно оси феррида или гезакона вызывает замыкания контактных пружин, а поперечное положение приводит к размыканию.
12. Пояснить назначение оборудования атс.
АТС имеет следующие основные устройства: коммутационное поле (КП), устройства управления (УУ), линейные (ЛК) и станционные комплекты (СК). Коммутационное поле представляет собой совокупность коммутационных приборов всех ступеней искания АТС и предназначено для подключения абонентских (АЛ) и соединительных линий (СЛ) на время передачи речи. Линейные комплекты предназначены для приема и передачи линейных сигналов и сигналов управления. В линейные комплекты включены АЛ и СЛ различного назначения. Если в линейный комплект включена абонентская линия, то комплект называют абонентским (АК), а если соединительная линия (для связи с другой АТС), то комплектом соединительной линии (КСЛ). - Станционные комплекты питают микрофоны телефонных аппаратов, удерживают соединение (производят электрическую блокировку коммутационных приборов), принимают и передают сигналы управления, акустические сигналы.
