2.9. Вправа на координацію очей і руки

Volito2, як і миша, вимагає певної практики для освоєння переміщення курсора вРежимі пера.

Дана вправа розроблена для перенастроювання координації очей і руки для використання пера:

1.     Запустіть будь-який графічний редактор (наприклад, Paint). Використовуючи інструмент «лінія», намалюйте прямокутну сітку з кроком приблизно 20-25 мм (від 3/4 до 1 дюйма). Для цього можна використовувати звичайну мишу.

2.     Виберіть в додатку інструмент для вільного малювання і намалюйте крапки на перетинах ліній сітки за допомогою пера.

3.     Намалюйте X на всіх перетинах ліній сітки.

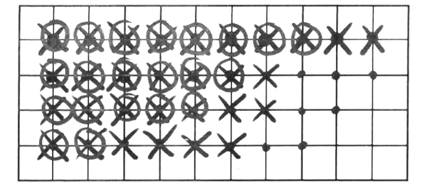

4.     Потім намалюйте коло навколо кожного перетину. Екран повинен виглядати приблизно так:

5.  Очистіть екран і спробуйте намалювати щось самостійно. Чим більше ви користуєтеся пером, тим легше малювати і виконувати переміщення.



2.10. Налаштування графічного планшета

Після того, як ви освоїли основи роботи на планшеті, вам потрібно буде налагодитирежим роботи пера. У даному розділі буде описано, як використовувати панель управління графічного планшета.



2.10.1. Доступ до панелі управління

Використовуючи перо Volito2, можна відкрити панель управління графічного планшета різними способами:

1. Двічі клацнути значок планшета Volito2 в системній області завдань.

2. Викликати контекстне меню (правою клавішею), відкриється меню з наступними пунктами: Volito2 Properties (Властивості Volito2, доступ до панелі управління), User's Manual (Керівництво користувача, відображення даного керівництва) і Tutorial(Навчальний курс, запуск інтерактивного навчального курсу).

3. Клацнути кнопку Пуск  Всі програми. Потім вибрати Pen Tablet (Графічний планшет Pen Tablet.

4. Двічі клацнути на ярлику Volito2 (створюється при установці програмногозабезпечення планшета) на робочому столі.

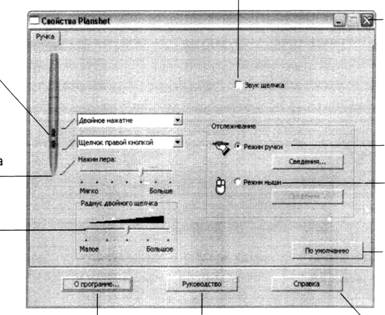

2.11. Налаштування пера (рис. 11)





Коли встановлено прапорець, при виконанні клацання пером та ввімкнених динаміках буде чути звук «клац»











Вибір функції кнопок для кнопки пера



Закрити панель управління



Налаштування сили натискання виконання клацання або малювання пером

Переміщення курсора в точку, що відповідає положенню пера на планшеті

Переміщення курсора в режимі миші





Налаштування розміру області подвійного клацання

Повернення параметрів вкладинки Перодо  установок по замовчуванню

Відображення інформації про панель управління та драйвери



Запуск інтерактивної навчальної програми

Довідка





Рис. 11. Налаштування пера
