2.8. Відтворення зображення на відеокамері (рис. 10)

Рис. 10. Відтворення зображення на відеокамері

1. Поверніть від відеокамери перемикач живлення 47 (POWER) для її увімкнення. При цьому висвітлюється лампа 27 (CAMERA).

2. Натисніть кнопку 26 (VCR / CAMERA) для вибору режиму VCR. При цьому висвітлюється лампа 25 (VCR).

3. Натисніть кнопку 22 (◄◄). При цьому починається прискорене перемотування стрічки назад. Коли стрічка досягне початку, перемотування автоматично зупиниться.

4. Натисніть кнопку 20 (PLAY). При цьому починається відтворення і з’являється індикація (►). Коли стрічка досягне кінця, вона автоматично прискорено перемотується на початок.

5. Для зупинки відтворення:

 натисніть кнопку 30 (STOP). Відтворення зупиняється, і відеокамера переходить у режим зупинки;

 вийміть касету;

 поверніть до відеокамери перемикач живлення 47 (POWER) для її вимкнення;

 від’єднайте адаптер змінного струму або вимкніть батарею.

2.9. Відтворення зображення і звуку за допомогою телевізора(рис. 10)

Рис. 11. Відтворення зображення і звуку за допомогою телевізора

1. Під’єднайте відеокамеру до телевізора. Для цього використайте аудіо/відео кабель, який потрібно встановити так:

Відеокамера	Телевізор (вхідні аудіо/відео гнізда)
VIDEO OUT →	VIDEO IN
АUDIO OUT →	AUDIO IN

2. Виберіть канал на телевізорі, який відповідає вхідним аудіо/відео гніздам, що використовуються для під’єднання.

3. Натисніть кнопку 26 (VCR CAMERA) для вибору режиму (VCR). При цьому висвітлюється лампа 25 (VCR).

4. Натисніть кнопку 22 (◄◄). При цьому починається прискорене перемотування стрічки назад. Коли стрічка досягне початку, перемотування автоматично зупиниться.

5. Натисніть кнопку 20 (PLAY). При цьому починається відтворення на екрані телевізора. На відеокамері з’являється індикація (►). Коли стрічка досягне кінця, вона автоматично прискорено перемотується на початок.

6. Для зупинки відтворення:

 натисніть кнопку 30 (STOP). Відтворення зупиняється, і відеокамера переходить у режим зупинки;

 вийміть касету;

 поверніть до відеокамери перемикач живлення 47 (POWER) для її вимкнення;

 вимкніть телевізор;

 від’єднайте адаптер змінного струму або вимкніть батарею;

 від’єднайте від телекамери і телевізора аудіо/відео кабель.

2.10. Відтворення зображення і звуку за допомогою

відеомагнітофона і телевізора (рис. 12)

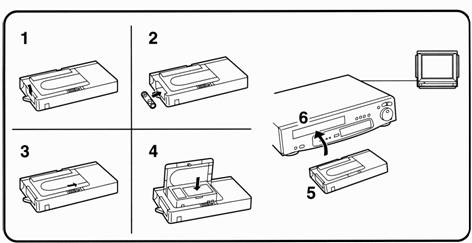

Рис. 12. Відтворення зображення і звуку за допомогою

Відеомагнітофона і телевізора

Використовуючи спеціальний адаптер, ми можемо відтворити записане нами зображення на екрані телевізора, використовуючи при цьому відеомагнітофон. Послідовність такого відтворення показана на рисунку 12.

1. Натисніть кришку батарейного відсіку за напрямком угору і вилучіть її.

2. Вставте батарею, а потім приєднайте на місце кришку батарейного відсіку.

3. Пересуньте важілець відкривання за напрямком стрілки.

4. Вставте записану на відеокамері касету і закрийте верхню кришку.

5. Вставте касетний адаптер у відеомагнітофон.

6. Відтворіть зображення на екрані телевізора так, як Ви це виконували в лабораторній роботі № 3.

7. Після закінчення відтворення вийміть касету з касетного адаптера.
