6. Побудова та органи керування цифрової фотокамери. Теоретичні відомості
Конструкція цифрового фотоапарата не на багато відрізняється від своїх плівкових побратимів. В основному цифрову природу камери видає задня панель із РК - дисплеєм, збільшений батарейний відсік так багато терміналів. Така зхожість не дивна, якщо згадати конструктивну схему фотоапарата.
Будь-яку фотокамеру, у тому числі цифрову, умовно можна розділити на три частини.
Перша частина - оптична система, що складається з об'єктива (іноді з насадками) і затвора. Оптична система призначена для формування зображення, що містить об'єкт зйомки і його фон.
Друга частина - це пристрій, що реєструє, визначаючі яскравість та колір сформованого оптичною системою зображення в кожній його точці.
Третя частина призначена для зберігання знятих кадрів.
У цифровій фототехніці для реєстрації зображення застосовуються електронно-оптичні перетворювачі, а для зберігання кадрів - флеш-памя’ть.
Органи керування цифровим фотоапаратом згруповані на верхній і задній панелях корпуса камери. На верхній панелі розташовуються (з деякими відмінностями від моделі до моделі) спускова кнопка затвора, трипозиційний перемикач керування моторним приводом зміни фокусної відстані зумуемого об'єктива (цей перемикач може бути замінений трипозиційною клавішею на, , заднійї або, рідше, на переднійї панелі корпуса камери) і дисковий селектор вибору робочих режимів фотоапарата.

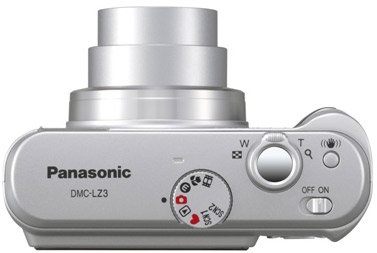

Кнопки верхньої панелі цифрового фотоапарата Panasonic Lumix
Кнопки задньої панелі цифрового фотоапарата Panasonic Lumix

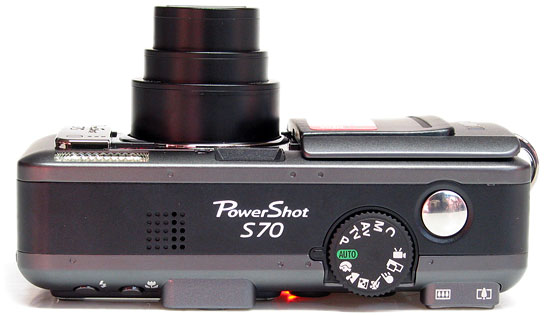

Кнопки верхньої панелі цифрового фотоапарата Canon PowerShot
Кнопки задньої панелі цифрового фотоапарата Canon PowerShot
На задній (або верхньої, як у компактних камер Canon і Panasonic) панелі корпуса розташовуються головний вимикач живлення, кнопка активації й перемикання режимів роботи убудованого спалаху, вмикач серійної зйомки, кнопка єкспокорекциї, кнопка включення/вимикання кольорового контрольного дисплея, кнопка виклику екранного меню й четирехпозиційна кругла кнопка навігації по меню. Цій же кнопці можуть бути привласнені функції включення єкспокорекциї, швидкого вибору світлочутливості сенсора й установки електронного автоспуску.
Включивши камеру головним вимикачем, ми побачимо освітлене лампою підсвічування екранне меню на фоні сформованного об'єктивом зображення. Якщо це перше включення фотоапарата після тривалого зберігання без елементів живлення, то комп'ютер камери запропонує встановити дату й час на внутрішніх годинниках. У деяких камерах (Canon PowerShot) внутрішній годинник оснащуються автономним літієвим елементом живлення, що дозволяє зберегти установки при тривалому знеструмленні камери. Але в більшості бюджетних моделей показання годин при вилученні батареї живлення через якийсь час обнуляються. У фотоапаратах початкового й середнього рівня виробництва Nikon, Panasonic і інших внутрішній годинник здатні зберігати відлік часу протягом від декількох годин, до півроку, що дозволяє не коректувати дату після кожної зарядки акумуляторів (на повне відновлення заряду акумуляторів звичайно потрібно 4-5 годин).
Кнопка включення дисплея послідовно переводить екран у три робочі режими.
Перший режим - режим повної індикації. При цьому на екран виводиться ряд символьних індикаторів, що відображають параметри роботи фотоапарата. Типове розташування цих елементів (на різних камерах набір індикаторів може бути різним) таке: у верхній лівій частині екрана дисплея - символ включеної робочої програми, що збігає із символом задіяного режиму дискового сектора. Потім - режим вбудованого спалаху (автоматичне спрацьовування, захист від ефекту "червоних очей", повільна синхронізація, примусове включення, примусове відключення).
У верхній правій частині екрана дисплея - значення встановленого роздільчоздатності, , ступеня стиску графічного файлу й стану акумуляторної батареї. Нижче - індикатор установленого значення світлочутливості сенсора й кількість вільних кадрів.
У центрі екрана видно обмежувальну рамку, що відповідає зоні дії автофокуса. У нижній центральній частині екрана при включенні на кілька секунд виводяться час і дата внутрішніх годин.
При частковому (на половину ходу) натисканні на спускову кнопку на екрані виникає зелена світна крапка, що означає, що єкспанометр установив експозиційні параметри, а механізм автоматичного фокусування навів об'єктив на різкість. Одночасно в нижній частині дисплея виводяться значення встановленої автоматом діафрагми й витримки. Між іншим, це дозволяє використовувати цифрову камеру в якості електронного єкспанометра, якщо фотограф знімає не тільки на "цифру", але й активно користується механічною плівковою камерою.
Другий режим, у який кнопка перемикання стану дисплея переводить рідкокристаллический екран - режим часткової індикації. У цьому режимі на екрані видна тільки рамка активної зони автофокуса, що полегшує композиційну побудову кадру за допомогою контрольного дисплея. При половинному натисканні спускової кнопки в цьому режимі значення діафрагми й витримки не виводяться, на екрані видна тільки зелена світна крапка, що позначає готовність камери до зйомки.
Нарешті, третій режим, у який кнопка перемикання переводить контрольний дисплей камери - виключений стан. Відключення дисплея дозволяє значно продовжити роботу акумуляторів, оскільки лампа підсвічування екрана й сама рідкокристалічна матриця є одними із самих енергоємних вузлів камери. Крім того, з виключеним дисплеєм фотоапарат швидше приходить у робочу готовність після включення камери.
Відключати контрольний дисплей рекомендується й тоді, коли фотограф використовує для компонування кадру телескопічний видошукач, і під час зйомки на яскравому сонці, коли зображення на екрані однаково не видно.
Якщо при включеному контрольному дисплеї нажати кнопку виклику меню, то на екрані з'являться пункти меню установок фотоапарата. Кількість пунктів і сторінок меню на різних моделях камер може бути різним. Їхній типовий набір.
Перша сторінка, перший рядок - W. Balance, установка балансу білого, один з найважливіших параметрів цифрової зйомки
Перший пункт меню - автоматична установка - комп'ютер камери сам визначає колірну температуру джерела світла.
Другий пункт - сонячне світло.
Третій – м’яке природне освітлення (сонце сховане хмарами).
Четвертий - освітлення галогенними лампами.
П'ятий - установка балансу білого вручну.
Другий пункт - Pict. Size, установка роздільчої здатності знімків. У камерах середнього рівня обране значення роздільчої здатності зберігається при вимиканні камери. У недорогих фотоапаратах цей параметр доводиться переустановлювати щораз, коли фотографа не влаштовує роздільча здатність за замовчуванням (звичайно середнє).
Третій пункт меню - Quality, вибір ступеня стиску графічних файлів. У вигляді таких файлів знімки зберігаються на карті флеш-пам'яті або у внутрішній пам'яті фотоапарата. Звичайно це 2-3 значення. Вибір найбільшого значення дозволяє збільшити кількість кадрів, що вміщуються на карті пам'яті, але приводить до деякого погіршення зображення. Якщо в камері є функція вибору типу графічного файлу, у якому зберігається цифровий знімок, то в меню буде й цей пункт. В аматорських фотоапаратах знімки звичайно зберігаються у форматі JPEG, що допускає значну компресію графіки.
Четвертий пункт меню - Sensitivity, установка чутливості сенсора. Значення - auto (при недостатнім освітленні автомат установлює світлочутливість 200 ISO, при нормальному - 100 ISO), 100 одиниць ISO, 200 і 400 одиниць.
П'ятий пункт меню - D. Zoom, включення й вимикання цифрового зуму.
Перехід від пункту до пункту й активація режимів виробляються кнопкою навігації по меню. Чотири її положення - вгору, вправо, в низ і вліво - позначені стрілками. Такими ж стрілками позначаються обрані пункти меню. Тобто для вибору меню натискаємо навігаційну кнопку в низ, для переміщення по рядку меню, щоб вибрати потрібний пункт - вправо/уліво, для активації пункту меню – в низ, для скасування - вгору. Все просто й очевидно.
При досягненні нижнього пункту меню першої сторінки відбувається автоматичний перехід на другу сторінку.
Перший пункт другої сторінки меню - Monitor, установка яскравості лампи підсвічування контрольного дисплея.
Другий пункт меню - Auto Review, включення режиму автоматичного виводу на екран дисплея останнього знятого кадру. При активації цього пункту кожний останній знімок буде з'являтися на екрані дисплея протягом 1 секунди. Цей режим зручний для швидкої оцінки якості знімка, але позначається на часі готовності камери для наступного знімка.
Третій пункт - Beep, включення або відключення звукової сигналізації. Натискання на будь-яку кнопку, спрацьовування затвора, включення/вимикання камери буде супроводжуватися неголосним звуковим сигналом. Зручно при роботі з фотоапаратом "наосліп", тобто під час оперативної зйомки. Якщо камера використовується для схованої зйомки, у громадських місцях, наприклад, у театрі, звук краще відключити.
Четвертий пункт - Power Save, вибір інтервалу автоматичного відключення живлення фотоапарата. Можна вибрати інтервал в 2 хвилини, в 5 хвилин або режим ручного відключення. Автоматичне відключення живлення при тривалому простої камери дозволяє зберегти енергію акумуляторів.
П'ятий пункт - Clock Set, установка дати й часу внутрішніх годин фотоапарата.
При переході до наступного пункту меню відбувається автоматичне перемикання на третю сторінку.
Перший пункт третьої сторінки меню - No. Reset, скидання файлових номерів, що привласнюються кожному кадру, автоматично на 0001 (може використовуватися інший формат назви файлу, але завжди з наскрізною загальною нумерацією). Опції дві - активації скидання файлових номерів і скасування скидання. Ця функція потрібна для усунення плутанини з унікальними іменами файлів (на персональному комп'ютері кожному знімку можна привласнити будь-яке ім'я, у камері - тільки те, що привласнюється автоматично) при застосуванні декількох змінних карт пам'яті.
Другий пункт - Language, вибір мови системи екранного меню. Кількість доступних мов залежить від варіанта камери. Якщо вона випущена для продажу в країнах Європи, то в меню вибору мов будуть доступні англійська, німецька, французькай, російська і інші мови. В азіатських варіантах доступні англійська, японська або китайська мови.
Третій, останній пункт меню - Memory, збереження встановлених настроювань у пам'яті камери. Повністю настроївши фотоапарат, можна зберегти всі значення (крім настроювань годин і дати), щоб не перенастроювати камеру після тривалого знеструмлення.
Якщо викликати екранне меню в режимі перегляду кадрів (перше положення дискового селектора фотоапарата), то зміст меню зміниться.
На першій сторінці з'явиться пункт видалення знімків з пам'яті. При цьому меню має ряд вкладених опцій - Delete, вибір знімка для видалення (знімок виводиться на екран) або видалення всього вмісту пам'яті. Третя опція цього меню активує форматування карти флеш-пам'яті, під час якого знімки безповоротно стираються, а на карту заново наноситься розмітка, як на будь-якому дисковому накопичувачі - дискеті або жорсткому диску.
Другий пункт першої сторінки меню - Protect, захист від випадкового видалення обраних або всіх знімків, що зберігаються в пам'яті камери або на карті флеш-памя’ті.
Третій пункт - DPOF, установка параметрів розпечатки знімків безпосередньо з карти пам'яті. У цьому меню можна вибрати знімки для роздруківки, установити кількість копій, потім переставити карту в принтер, що підтримує функцію розпечатки з карти пам'яті й зробити роздруківку. Функція DPOF підтримується портативними струминними й сублімаційними принтерами для оперативного одержання знімків на папері невеликого (до 10х15 см) формату.
Четвертий пункт меню - Slide Show, служить для включення режиму " слайд-шоу". У цьому режимі зняті кадри, що зберігаються на карті флеш-пам'яті, виводяться на екран дисплея послідовно з невеликим інтервалом. Ця функція дозволяє освіжити в пам'яті, що й де знято.
Після четвертого пункту першої сторінки меню на екрані виникає друга сторінка, що складається із уже описаних пунктів. Це Monitor, або установка яскравості лампи підсвічування дисплея, Beep, або включення звукової сигналізації, Power Save, або вибір інтервалу автоматичного відключення живлення, Clock Set, або установка дати й часу, Language, або вибір мови меню.
Третю сторінку відкриває пункт - Video вибору відеостандарту PAL або NTSC для правильного відображення знімків при підключенні фотоапарата до входу AV телевізора спеціальним кабелем.
Останній пункт меню третьої сторінки - Memory, збереження настроювань у пам'яті фотоапарата.
Залишається додати, що індикація на вбудованому контрольному дисплеї звичайно доповнюється світловими індикаторами. Пари індикаторів зелений і червоний кольори розташовуються на задній поверхні корпуса камери (або поруч із окуляром телескопічного видошукача). Зелений світодіод загоряється при включенні камери, червоний горить при перезаписі знімків з основної пам'яті камери (буферної) на карту пам'яті, мигає при зарядці конденсатора убудованого спалаху або часто мигає при неможливості зйомки при помилці автофокуса або неприпустимо низького освітлення (з відключеним спалахом). Червоний світловий індикатор на лицьовій панелі мигає повільно при спрацьовуванні електронного автоспуску камери, а коли до спрацьовування затвора залишається 2 секунди, починає мигати зі збільшеною частотою...
Описана система керування цифрової камери може відрізнятися (і напевно буде відрізнятися обов'язково) у деталях для кожної конкретної моделі фотоапарата.
Із історії фототехніки
Необхідність об'єктивного відображення навколишнього простору дала початок фотографії. Саме слово фотографія походить від грецьких слів φως / φοτος — «світло» і γραφω— «пишу». Таким чином, слово фотографія означає світлопис.
|
Камера обскура |
Оскільки якість зображення одержуваного камерою обскурою, не є достатньо різким, цю систему почали допрацьовувати, добиваючись вищої якості одержуваних проекцій. У конструкції стали з'являтися дзеркала, в отвір стали вставляти лінзу або об'єктиви. Зрештою такий розвиток камери обскури створив пристрої, які зараз ми називаємо фотокамерами. Будь-яку фотокамеру (і відеокамеру) спрощено можна розглядати як камеру обскуру.
.
