Розташування і функції органів управління рк-телевізора із встроєним dvd-плєйєр ld3324su
Загальний вид пульта дистанційного керування (Рис.1)
1
Клавиша
Витягання/завантаження диска.
2- Клавіша LANG
Зміна мови дубляжа.
3 Клавіша DISP
Відображення інформації про диск.
4- Клавіша RATIO
Вибір формату зображення.
5 - Цифрові клавіші
6 -
Клавиша
Режим введення номера каналу.
7 - Клавіші напряму (ВГОРУ, ВНИЗ,
ВЛІВО, УПРАВО)
8 Клавіша ОК
9 Клавіша SETUP
Функції режиму SETUP.
10 -
Клавиша GOTO/
Перехід до бажаного пункту в режимі
DVD/ перехід до попереднього каналу.
11 - Клавіша SOURCE
Вибір режимів роботи TV/DVD/источника сигналу.
12 -
Клавиша
Прискорене зворотне відтворення.
13 -
Клавиша
Відтворення з попередньої мітки,
14 - Клавіша REPEAT
Повторне відтворення.
15 - Клавіша А - В
Повтор вибраного фрагмента.
16 -
Клавиша
Включення/виключення звуку.
17 - Клавіша VOLUME+/
Збільшення/зменшення рівня гучності.
18 - Клавіша USB/DVD/CARD
Перемикання режимів USB/DVD/CARD.
19 -
Клавиша
Відтворення з подальшої мітки.
20 -
Клавиша
Зупинка відтворення.
21 -
Клавиша
Прискорене відтворення вперед.
22 -
Клавиша
Нормальне відтворення/пауза.
23 - Клавіші ZOOM+/-
Масштабування зображення в режимі DVD.
24 - Клавіша CANCEL
Повернення до попереднього уровню/отмена
поточної дії.
25 -
Клавиши СН
Перемикання каналів.
26 - Клавіша MENU
Меню DVD-диска/режим РВС.
27 - Клавіша ANGLE
Вибір ракурсу зображення.
28 - Клавіша Q-PLAY
Активація функції Q-Play.
29 - Клавіша SUBT
Зміна мови субтитров/изменение режиму відображення файлів JPEG.
30 -
Клавиша
Робочий режим/режим очікування.

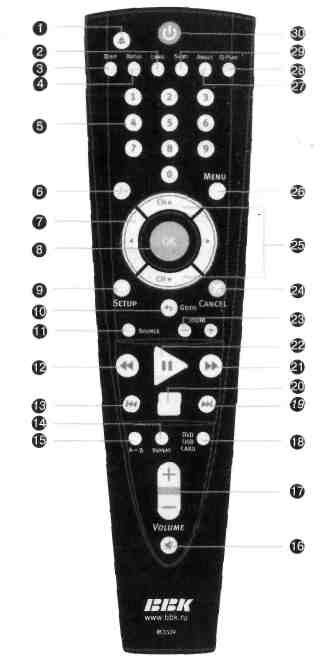

Рис.1. Загальний вид пульта дистанційного керування
Застереження
Уникайте попадання прямого сонячного проміння на датчик інфрачервоного проміння на передній панелі пристрою.
Своєчасно замінюйте батареї в пульті дистанційного керування.
Не упускайте пульт дистанційного керування і прагніть оберігати його від дії вологи.
Зовнішній вигляд пристрою може трохи відрізнятися від серійної моделі.
" Розташування органів управління і індикації на передній панелі залежить від конкретної моделі ЖК-телевізор

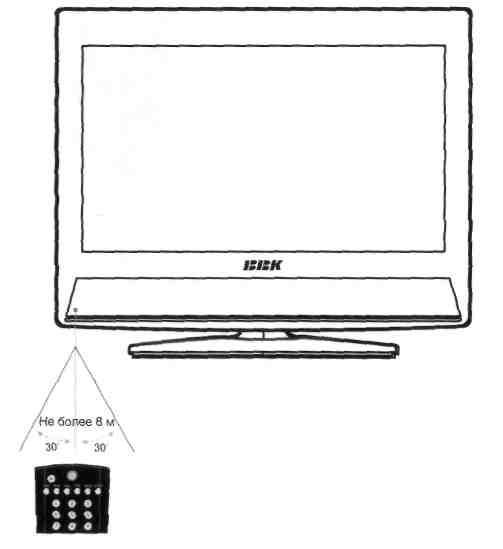

Використовування пульта дистанційного керування
При використовуванні пульта дистанційного керування переконаєтеся, що кут відхилення пульта
від уявного перпендикуляра до датчика інфрачервоного проміння на передній панелі не перевищує
30 градусів і відстань до пристрою не перевищує 8 метрів.
Рис.2. Загальний вигляд передньої панелі телевізору ВВК.
Розташування і призначення комутаційних інтерфейсів

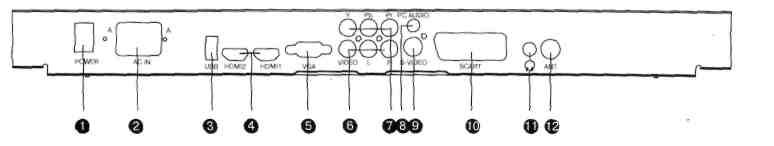

Рис. 3. Розташування комутаційних інтерфейсів
1 - Клавіша POWER
Включення/виключення живлення.
2 - Роз'їм АС IN
Роз'їм для підключення мережевого кабелю.
3 - USB-порт (використовується тільки для сервісного
обслуговування).
4 - Роз'їм HDMI
Інтерфейс для прийому сигналу високої чіткості.
5 - Роз'їм VGA
Призначений для підключення до відеокарти персонального комп'ютера.
6 - Інтерфейс AUDIO L/R, VIDEO
Призначений для підключення зовнішнього
джерела сигналу, наприклад, DVD-плеєра, супутникового ресівера, відеомагнітофона і інших пристроїв, оснащених композитним
відеовиходом і стереофонічним аудіовиходом.
7 - Роз'єми У РЬ Рг
Компонентний відеовхід.
8 - Роз'їм PC AUDIO
Призначений для підключення
до стереофонічного виходу аудіокарти
персонального комп'ютера.
9 - Роз'їм S-VIDEO
Відеовхід S-VIDEO.
10 - Роз'їм SCART
Призначений для підключення зовнішнього
джерела аудіовідеосигналу, наприклад, DVD-
плеєра, супутникового ресівера, відеомагнітофона
або інших пристроїв, оснащених подібним
інтерфейсом. Даний тип роз'єму дозволяє
передавати спільно з відеосигналом сигнал
аудіосупроводи, і додатково підключати
аудіокабель при даному виді підключення немає
необхідності.
11 - Роз'їм
Призначений для підключення навушників.
12 - Роз'їм ANT
Призначений для підключення антенного кабелю
75 Ом (сигнал ефірної антени або кабельного
телебачення
ПІДКЛЮЧЕННЯ І ПОЧАТОК РОБОТИ

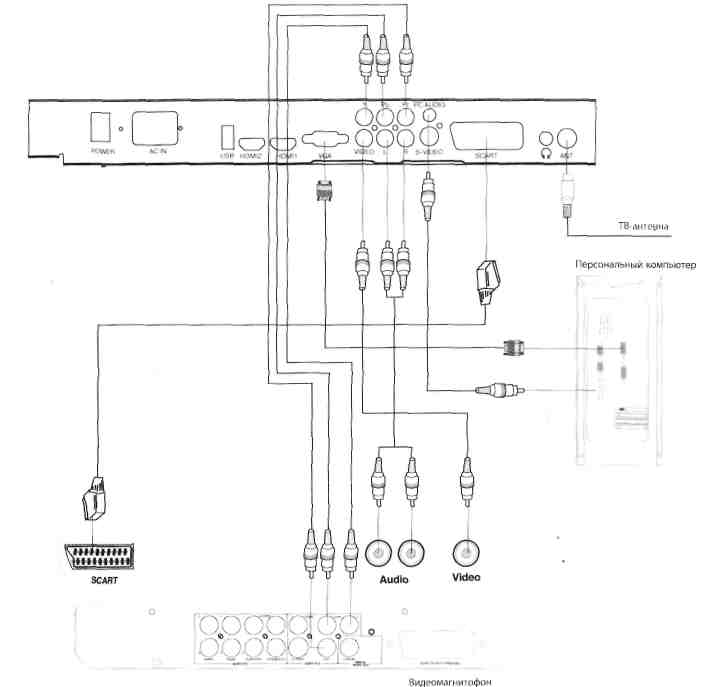

Рис. 4. Підключення до відеомагнітофона або до персонального комп'ютера.
Методика підготовки і використання телевізійних технічних засобів навчання в навчально-виховному процесі з учнями
При використанні телевізійних засобів в навчальному процесі необхідно виконувати вимоги санітарно-гігієнічних норм, оскільки телевізійне зображення втомлює учнів та негативно діє на зір.
Встановлювати телевізор необхідно вище рівня зору учнів. В шкільному класі можна використовувати телевізор, який знаходиться в центрі на віддалі не менше 2-х метрів від першого ряду учнів. Можна використовувати 2 телевізори, розмістивши їх перед учнями в кутках класу. Закріплювати телевізори можна на бокових стінах, або підвішувати на стелі. Час демонстрування телепередач повинен бути не більше 15 хв. для учнів 1-2 класів, 20 хв. – 3-4 класів, 25 хв. – 5-8 класів та 35 хв. – 9-12 класів на одному уроці.
При використанні телепередач на уроці необхідно захищати телевізор від яскравого сонячного світла, обов’язково підключати зовнішню антену, нахиляти уперед верхню частину телевізора для усунення відбиття світла від екрану.
Для використання телевізійних засобів на уроці необхідно додержуватися таких етапів методичної підготовки:
1. Підбір методичних матеріалів до теми уроку.
2. Попередній перегляд з метою аналізу змісту.
3. Визначення цілі відібраного матеріалу.
4. Визначення функції матеріалу в структурі уроку.
5. Вибір методів та методичних прийомів використання.
6. Визначення способів активізації пізнавальної діяльності учнів.
7. Складання плану заняття.
Завдання для виконання роботи
1. Вивчити загальні принципи прийому та передачі телевізійного зображенняю.
2.Вивчити зовнішню будову та основні мультимедійні характеристики телевізора.
3. Освоїти засоби регулюгвання параметрів зображення.
4.Розробити фрагмент тематичної доповіді або виховного заходу з використанням телевізора ВВК.
Запитання для самоконтролю
Пояснити призначення окремих елементів телевізора ВВК
Пояснити призначення окремих кнопок пульта керування телевізора ВВК
Пояснити схему підключення телевізора ВВК
Схеми супутникового ТВ
К онтрольні запитання
Робота з картами пам'яті
Розташування і призначення комутаційних інтерфейсів телевізора ВВК.
Робота з USB пристроями.
Особливості телевізора з DVD BBK LD3224SU.
Пояснити структурну схема телевізора.
