Практична робота № 6 аудіовізуальні засоби навчання
Мета роботи: ознайомлення з аудіовізуальними засобами навчання, схемою підключення, з роботою рідко-кристалічного телевізора із встроєним DVD-плєйєром.
Обладнання: рідко-кристалічний телевізор ВВК із встроєним DVD-плєйєром LD3324SU (моноблок).
Теоретичні відомості
Телевізійна техніка – це мультимедійні засоби запису, збереження, передачі та відтворення відео та звукової інформації. Телевізійна техніка має великі дидактичні можливості.
До телевізійних технічних засобів навчання (ТМЗН) відносяться телевізійні приймачі (телевізори), відеомагнітофони, відеокамери, відеопрогравачі, телевідеопринтери тощо.
В залежності від цілей використання ТМЗН можна розділити на чотири групи:
1. Ефірне телебачення.
2. Замкнуті кабельні системи телебачення.
3. Статичні засоби передачі інформації на базі телебачення.
4. Супутникове телебачення.
Ефірне телебачення дає можливість використання в навчально-виховному процесі навчальних передач, підготовлених центральним телебаченням.
Замкнуті кабельні системи телебачення дають можливість підготовки власних передач. До складу таких систем входять декілька аудиторій, в які телепередачі транслюються з телецентру, обладнаного телекамерами, відеомагнітофонами, телекінопроекторами та телеепіпроекторами.
До статичних засобів передачі інформації на базі телебачення відносяться телеепіпроектори та аудиторні телевізійні установки (АТУ). При цьому зображення та звук формуються безпосередньо в аудиторії телекамерами на робочому столі викладача та передаються на телевізійні приймачі. Перевага такого методу полягає в можливості передачі відеоінформації без затемнення та стаціонарної підготовки аудиторії.
Супутникове телебачення – це система технічних засобів для передачі телевізійних сигналів за допомогою космічних супутників зв’язку, які знаходяться в космічному просторі на стаціонарних орбітах, з періодом обертання, що дорівнює періоду обертання земної кулі.
У даний час у світі експлуатуються такі системи кольорового телебачення:
– NTSC (від англ. National System color);
– SECAM (від фр. Sequentiel memojre);
– PAL (від англ. Phoe alternatyol lyne).
Незалежно від типу системи джерела сигналів (телекамери, телекінопроектори та інше) формують сигнали трьох основних кольорів: червоного, зеленого та синього. Ці сигнали керують струмами променів електронно-оптичної системи кольорового кінескопа в телевізорі. Змінюючи співвідношення сигналів на катодах кінескопу, можна стримати будь-який колір.
NTSC – перша система кольорового телебачення, яка знайшла практичне використання. Створена вона в США у 1953 р. Ця система працює в США, Канаді, Японії, на Кубі, в країнах Центральної та Південної Америки.
Система PAL створена фірмою «Telefunken» у 1963 р., телепередачі по системі PAL ведуться в Німеччині, Великобританії та інших країнах Західної Європи, Азії та Африки.
Система SECAM була запропонована у 1967 р. французьким винахідником Анрі де Франсом. Тривалий час система SECAM-І проходила випробовування й доопрацювання, а у 1967 р. було розпочато регулярне транслювання по цій системі одночасно в СРСР та Франції.
Телебачення (далекобачення) - це передача зображення на відстані. Днем народження телебачення вважають 9 травня 1911 року, коли професор Петербурзького технологічного інституту Б.Л.Розінг (1869-1933) провів перші досліди за розробленими ним методами передачі зображення на відстані за допомогою електронно-променевої трубки.
В основу телебачення покладені такі процеси: 1) перетворення оптичного зображення об'єкта в електричні імпульси; 2) передача цих імпульсів через канали радіозв'язку; 3)перетворення прийнятих імпульсів в оптичне зображення об'єкта.
В основі телебачення лежить розкладання (аналіз) зображення на елементи, передача цих складових каналами зв'язку та складання сигналів у приймачі-телевізорі (їх синтез). Для передачі зображення поверхню кожного предмета розглядають як комбінацію дуже великої кількості точок різної яскравості, пропорційно яким за допомогою фотоелемента одержують електричні сигнали та передають їх на різні відстані. У місці ж прийому сигналу знову перетворюють його на точки, які світяться з різною яскравістю, а відносне розташування їх аналогічне розташуванню в оригіналі.
Будь-яка система аналового телебачення (рис.1) складається з двох основних частин - передаючого та приймального пристроїв. Основною частиною як передаючої, так і приймальної установки є електронно-променева трубка. Передаюча трубка називається відеконом, а приймальна — кінескопом. Відекон перетворює оптичне зображення в електричний сигнал. Кінескоп перетворює електричний сигнал в оптичне зображення.
Зображення об'єкта 1 проектується об'єктивом 2 на світлочутливу мозаїчну поверхню електронно-променевої трубки 3 передавальної камери 4 Одержане електронне зображення послідовно (порядково) передається синхрогенератором 12 та розгортуючим пристроєм 13. Віде-осигнали поступають на підсилювач 5, де підсилюючись, одночасно змішуються із синхроімпульсами та підводяться до радюпередавальної антени 7. Антена випромінює перетворені електричні коливання у вигляді радіохвиль.

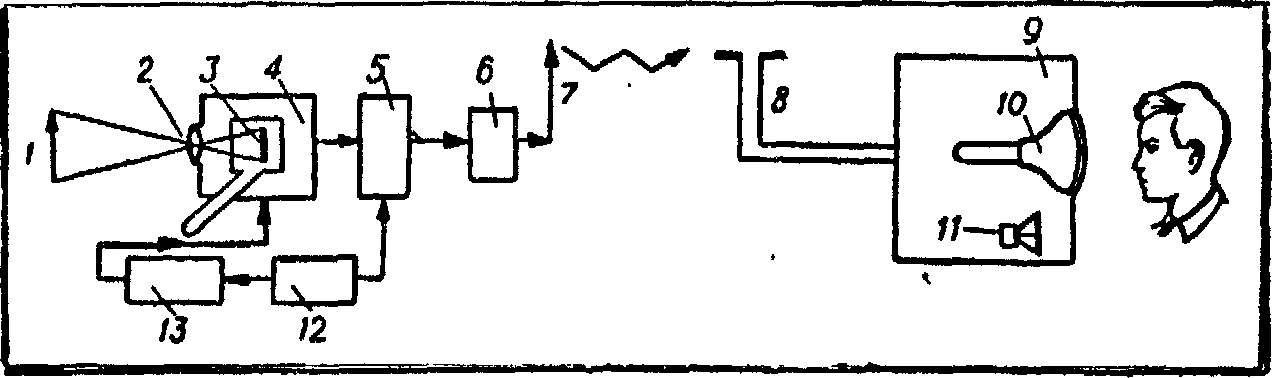

Рис. 1. Блок-схема передачі і сприймання телевізійного зображення
1-зображення об'єкту; 2-об'сктив; 3-відекон; 4-передавальна камера; 5-відеопідсилювач; 6-радіопередавач; 7-передавальна антена; 8-приймальна антена; 9-телевізійний приймач; 10-кінескоп; 11-гучно-мовець; 12-синхрогенератор; 13-розгортальний пристрій.
Радіохвилі збуджують у приймальній антені 8 струми надвисокої частоти, які по антенному кабелю поступають на вхід телевізора 9. Телевізор приймає, підсилює, розподіляє, детектує та перетворює електричні сигнали у світлові зображення (одержані в електронно-променевій трубці) та звуковий супровід (за допомогою гучномовця).
Телевізор – це апарат, який призначений для приймання відеосигналів і перетворення їх в оптичне зображення та для приймання електричних сигналів звукової частоти і перетворення їх у звукові коливання.
Структурна схема телевізора, яка зображена на рис. 2, включає такі елементи: телевізійна антена; перемикач телевізійних каналів; блок приймача; блок звукового супроводу; гучномовець; відеопідсилювач; блок яскравості; блок кольоровості; кінескоп; блок телевізійної розгортки; високовольтний випрямляч; низьковольтний випрямляч.
Рис. 2. Структурна схема телевізора:
1 – антена; 2 – перемикач телевізійних каналів; 3 – блок приймача;
4 – блок звукового супроводу; 5 – гучномовець; 6 – відеопідсилювач; 7 – блок яскравості; 8 – блок кольоровості; 9 – кінескоп; 10 – блок телевізійної розгортки; 11 – високовольтний випрямляч; 12 – низьковольтний випрямляч
Телевізійна антена призначена для приймання електричних сигналів, які містять зорову та звукову інформацію. Антени для приймання телеінформації в метровому і дециметровому діапазонах мають свої конструктивні особливості.
Перемикач телевізійних каналів забезпечує вибір каналу, на якому відбувається телевізійна передача. В різних моделях телевізорів застосовуються механічні, пакетні, кнопкові, електронні і радіоелектронні перемикачі.
Блок приймача призначений для приймання електричних сигналів, які містять зображувальну та звукову інформацію, і попереднього проміжного їх підсилення. Цей блок ще називають підсилювачем проміжної частоти.
Блок звукового супроводу призначений для виділення, підсилення і відтворення електричних сигналів звукової частоти. Розташований цей блок у звуковому каналі.
Гучномовець призначений для перетворень електричних коливань звукової частоти у звукові коливання.
Відеопідсилювач призначений для підсилення відеосигналів, які надходять з блоку приймача.
Блок яскравості призначений для подання на кінескоп відеосигналів, які містять кольорове зображення об’єкта. Цей блок забезпечує регулювання яскравості зображення.
Кінескоп призначений для перетворення відеосигналів в оптичне зображення об’єкта. Кінескоп – це приймальна телевізійна електронно-променева трубка.
Блок телевізійної розгортки призначений для послідовного поелементного зчитування відеосигналу у вигляді рядків і кадрів.
Високовольтний випрямляч призначений для живлення кінескопа та деяких інших блоків постійним електричним струмом високої напруги.
Низьковольтний випрямляч призначений для живлення блоків телевізора постійним електричним струмом низької напруги.
Дистанційний пульт управління призначений для управління телевізором на відстані.
