ИНТЕГРАЛЬНАЯ И ВОЛОКОННАЯ ОПТИКА

Лабораторная ралота №6

ИЗМЕРЕНЕНИЕ СПЕКТРА ФЛУОРЕСЦЕНЦИИ ВОЛОКОННЫМ СПЕКТРОФЛУОРИМЕТРОМ

Г. Москва, 2010 г.

Введение

В последние годы взгляд на измерительную технику претерпел существенные изменения, значительно возросли требования, предъявляемые к создаваемым измерительным устройствам и системам, в частности:

- повышение надежности, стабильности, прочности и стойкости к воздействию

внешних факторов

- уменьшение размеров и массы

- высокое быстродействие

- низкое энергопотребление

Современные фотометры, фотоколориметры, рефлектометры, флуориметры, нефелометры отвечают всем этим требованиям.

Оптоволоконная спектрометрия - техника регистрации спектрального распределения оптического сигнала в УФ-, видимой и ИК-областях, широко используется в естественно-научных и прикладных исследованиях для определения спектров излучения, спектров поглощения, пропускания, отражения, рассеяния.

В общем случае в спектрометрическую систему входит входная щель, коллиматор,

дисперсионный элемент - дифракционная решётка или призма, фокусирующие оптические элементы и фотометрический детектор. Оптоволоконные спектрометры с многоэлементными фотодетекторами, по сравнению с традиционными спектрометрическими технологиями, обладают рядом преимуществ, таких как многофункциональность, эффективность, высокая надёжность и компактность измерительной системы.

1. Исследование спектра флюоресценции волоконным спектрофлуориметром.

1.1. Структурно-функциональная схема установки для исследования

спектров флуоресценции.

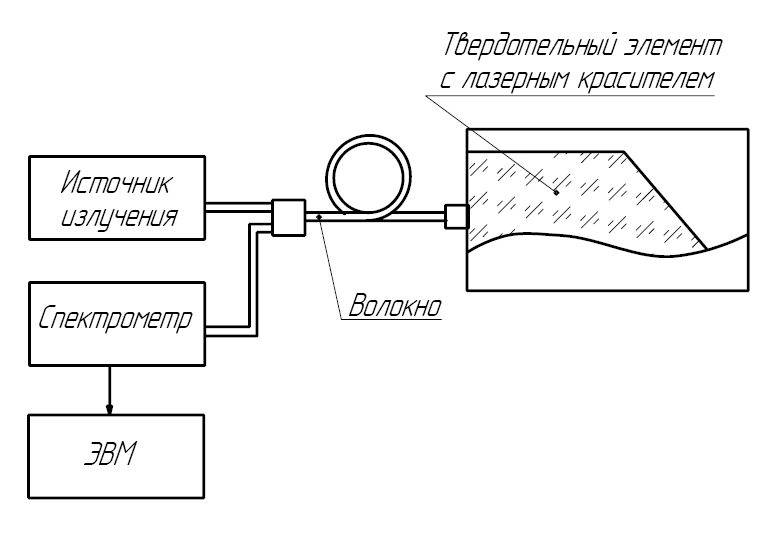

Структурно-функциональная схема установки для исследования спектра флюоресценции лазерного красителя в твердотельной матрице представлена на рисунке 1.

Рисунок 1. Структурно-функциональная схема установки для исследования спектра флюоресценции лазерного красителя в твердотельной матрице.

Излучение от полупроводникового лазера на длине волны генерации 380 нм поступает по волокну на твердотельный элемент с лазерным красителем Родамин-6Ж, где излучение поглощается красителем. Излучившейся свет попадает через волокно на входную щель спектрометра, с возможностью сканирования спектра в пределах 300-1100 нм, результаты измерения спектра флюоресценции красителя представлены на дисплее ЭВМ.

1.2. Основные параметры и характеристики источника излучения.

Узкополосный источник света предназначен для возбуждения люминесценции лазерного красителя в ограниченном диапазоне видимой области спектра.

Источник света AvaLight-LED380 смонтирован в унифицированном корпусе, оборудованном разъёмом для стыковки светоизлучающего элемента с оптоволоконным кабелем с помощью стандартного SMA-коннектора. Светоизлучающим элементом в AvaLight-LED380 служит светодиод.

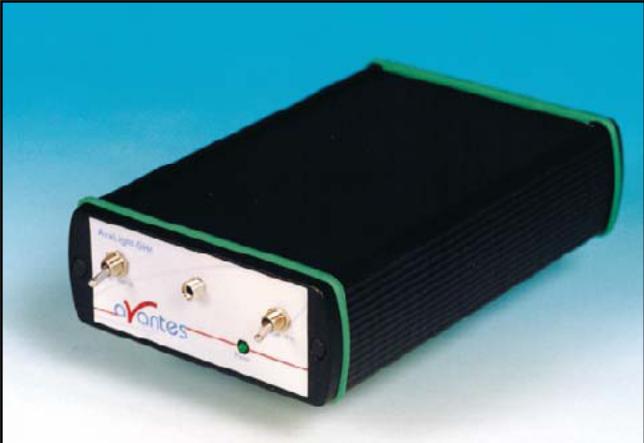

В нешний вид источника излучения представлен на рисунке 2.

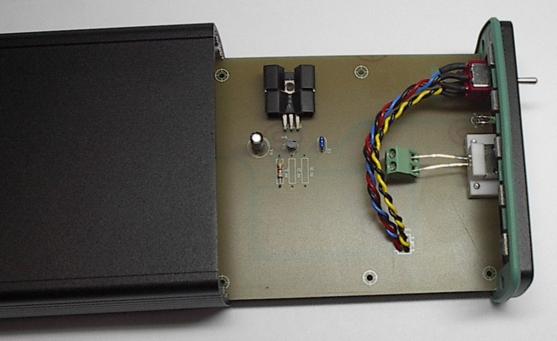

Рисунок 2. Внешний вид источника излучения.

Технические характеристики источника излучения:

Максимум полосы излучения 380 нм

Полуширина (FWHM) 15 нм

Оптическая мощность 10 мкВт
