- •Анализ технологии устранения негерметичности эксплуатационной колонны в условиях Саврушинского месторождения
4 Р Б
( 18 пт жир)
Сидоров в.П.
КУРСОВОЙ ПРОЕКТ
( 48 пт жир)
2011
(18 пт жир)
Приложение Ж
(справочное)

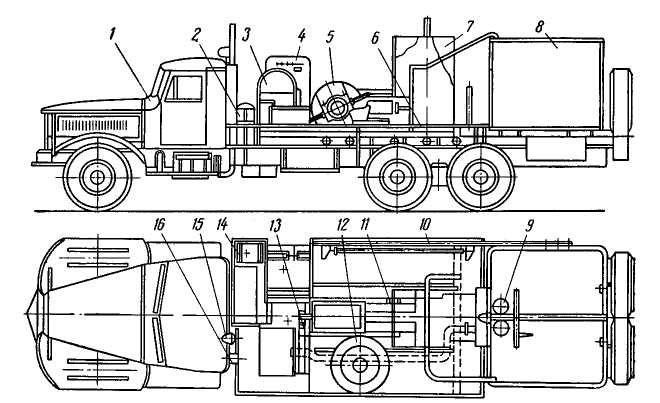

1 - шасси автомобиля КрАЗ-219; 2 - коробка отбора мощности; 3 - насос 1В; 4 - оборудование верхнего мотора ГАЗ-51; 5 - поршневой насос КМ-9Т; 6 - обвязка агрегата; 7 - кожух насоса КМ-9Т; 8 - замерный бак; 9 - донные клапаны; 10 - гибкий металлический шланг; 11 - черный болт; 12 - цементомешалка; 13 - карданный вал; 14 - платформа; 15 - электрооборудование; 16 - выхлопная труба
Рисунок 1 - Цементировочный агрегат ЦА-320М
Приложение и (справочное)
Таблица 1 - Технологические показатели фонда скважин с УЭЦН
Параметр |
Район скважины |
|||
64 |
57 |
62 |
63 |
|
1 |
2 |
3 |
4 |
5 |
1 Средний дебит скважины по жидкости, м3/сут |
64,7 |
169 |
237,5 |
65 |
2 Средний дебит скважины по нефти, т/сут |
10,3 |
19 |
14 |
13,7 |
3 Средняя обводнённость, % |
82,7 |
86,2 |
91 |
72 |
1 |
2 |
3 |
4 |
5 |
4 Средняя глубина спуска насоса в скважину, м |
1730,3 |
1839,5 |
1722,7 |
1609,7 |
5 Максимальная глубина спуска насоса в скважину, м |
1900 |
1847 |
1856 |
1852 |
6 Среднее забойное давление, атм |
72,3 |
54,75 |
62 |
42,3 |
7 Средний динамический уровень, м |
1170 |
1315,5 |
1113,25 |
1277,3 |
Максимальный динамический уровень, м |
1311 |
1388 |
1529 |
1354 |
Продолжение таблицы 1
Таблица 2 – Смета затрат
В рублях
Статьи затрат |
Затраты |
НГДУ |
УЭЦН |
Итого |
||
на 1 т |
на 1 скв - мес |
на 1 т |
на 1 скв - мес |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Расходы на энергию по извлечению нефти |
204813219 |
83,4 |
|
4101946 |
|
4101946 |
Расходы по искусственному воздействию на пласт |
384675572 |
156,6 |
|
7702214 |
|
7702214 |
Расходы на оплату труда |
39587399 |
|
4098 |
|
174575 |
174575 |
Отчисления на социальные нужды |
13064824 |
|
1352 |
|
57595 |
57595 |
Амортизация скважин |
219744227 |
|
2271 |
|
96872 |
96872 |
Таблица 3 – Баланс времени эксплуатации скважин УЭЦН
Время в часах
Наименование затрат времени |
План |
Факт |
||
Часы |
% |
Часы |
% |
|
1 Время календарное 2 Время эксплуатации 3 Время ремонта 4 Простои в том числе: а) отключение электроэнергии б) ожидание бригад ПРС в) ожидание бригад КРС г) ожидание спец. техники д) прорыв коллектора е) прочие |
30672,0 29261,0 1219,2 |
100,0 96,0
|
30672,0
771,6 648,2
61,7 92,5 215,8 61,6 184,8 30,8 |
100,0 95,4 2,5 2,1
0,2 0,3 0,7 0,2 0,6 0,1 |
