Лекция № 27

Тема 5 .2 Особенности построения систем персонального радиовызова разных стандартов

Протокол POCSAG

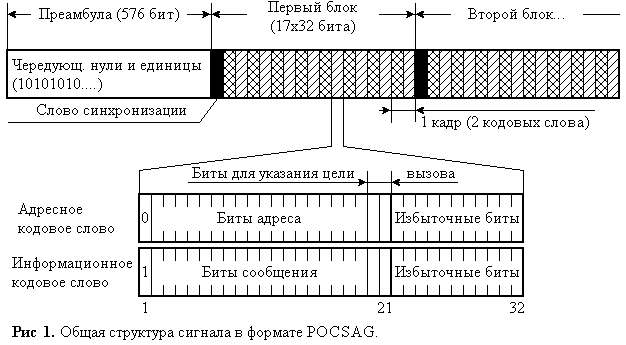

Одним из самых распространенных на сегодняшний день форматов пейджинговой передачи является протокол POCSAG, разработанный Британским почтовым ведомством. Он предусматривает скорость передачи информации 512, 1200 и 2400 бит/сек. Сообщения передаются в асинхронном режиме: пакет сообщения может стартовать в любой момент времени и длина его не определена. Общая структура сигнала в формате POCSAG приведена на рис. 1.

Сигнал в формате POCSAG начинается с преамбулы, состоящей из 576 бит чередующихся 0 и 1. Преамбула служит для вывода приемного устройства (пейджера) из "спящего" состояния в режим "приема" и его тактовой синхронизации.

После преамбулы следует поток блоков, содержащих физические адреса пейджеров и тексты сообщений. Длина кодовой последовательности в формате POCSAG не определена, блоки следуют один за другим каждый со своим кодовым словом синхронизации - для подстройки синхронизации приемников (при передаче длинных сообщений).

Каждый блок состоит из 17-ти 32-битных слов. Первое из них является словом синхронизации (фиксированная последовательность 32 бит), далее идет последовательность из восьми двойных слов или кадров (фреймов), нумеруемых с 0-го по 7-й.

Каждое 32-разрядное слово содержит 21 информационный бит и 11 избыточных (контрольных) бит, которые служат для определения и корректировки ошибок. Протокол предусматривает коррекцию ошибок по алгоритму Бокгауза-Чоудхудри-Хоквингема, сокращенно БЧХ(32,12), при котором в одном 32-битном кодовом слове корректируется ошибка при приеме одного неверного бита (либо 2, если расстояние между ними не превышает 6 бит), а возникновение от 2 до 5 ошибок детектируется (т.е. это слово исключается и в большинстве моделей текстовых пейджеров эта часть обозначается скобками).

В зависимости от функционального назначения блоки делятся на адресные, в которых передается физический адрес пейджера, и информационные, содержащие текст сообщения.

Основное отличие протокола POCSAG от других протоколов пейджинговой передачи заключается в способе приема содержащегося в начале каждого пейджингового сообщения физического адреса пейджера - кэпкода (CapCode), которому оно адресовано. Все возможные 2 млн. физических адресов разбиты на 8 групп, соответствующие 8 кадрам (frames) адресного блока.

Адресный блок состоит из адресного кодового слова и предшествующих "пустых" слов (специальные фиксированные 32-битовые последовательности) и формируется следующим образом: физический адрес пейджера делится на 8. Остаток от деления дает номер фрейма в

первое слово которого записывается частное от деления. Во все предыдущие фреймы записываются "пустые" слова (специальные фиксированные 32-битовые последовательности), а все оставшиеся до конца адресного блока слова пропускаются, т.е. сразу за адресным словом начинается следующий блок. Фактически остаток от деления является номером интервала времени (кадра ' frame), в котором данный пейджер будет вести прием и распознавание своего номера.

Пейджер принимает только кадры, соответствующие его адресу. Это позволяет в восемь раз увеличить адресную емкость системы и начительно повысить срок службы элементов питания.

Информационный блок служит для передачи цифровой и алфавитно-цифровой информации на пейджер, заданный адресным блоком. Он содержит слово синхронизации, информационные слова, и, если сообщение закончилось, "пустые" слова до конца блока.

В протоколе POCSAG не оговаривается какие физические значения сигнала принимаются за 0, а какие за 1. Поэтому различные пейджеры (или режимы приема пейджера) воспринимают эту кодировку с точностью до наоборот. Отсюда появилось понятие инверсной кодировки

POCSAG. Инверсная кодировка POCSAG полностью совпадает с описанной выше, за исключением того, что нулевые биты заменяются единичными, а единичные биты - нулевыми.

Увеличение скорости передачи сообщений ведет к увеличению пропускной способности системы, однако при этом снижается устойчивость к помехам, а главное - снижается чувствительность радиоприема, т.е. фактически - радиус рабочей зоны приема сообщений. Для подавляющего большинства пейджеров чувствительность в зависимости от скорости передачи равна следующим значениям: 512 бит/сек - 5 мкВ/м; 1200 бит/сек - 7 мкВ/м; 2400 бит/сек - 9 мкВ/м.

Протокол FLEX

Протокол пейджинговой связи FLEX разработан формой Motorola. Основным достоинством этого протокола является высокая скорость передачи данных - 1600, 3200и 6400 бит/сек, а, следовательно, высокая пропускная способность. Так, если в стандарте POCSAG

ресурс частоты составляет 10-15 тысяч абонентов, то во FLEX-системах ресурс частотного канала лежит в пределах 20-80 тысяч абонентов. В отличие от протокола POCSAG протокол FLEX использует синхронную передачу данных, т.е. синхронизация передатчика и приемника

производится по абсолютному значению времени.

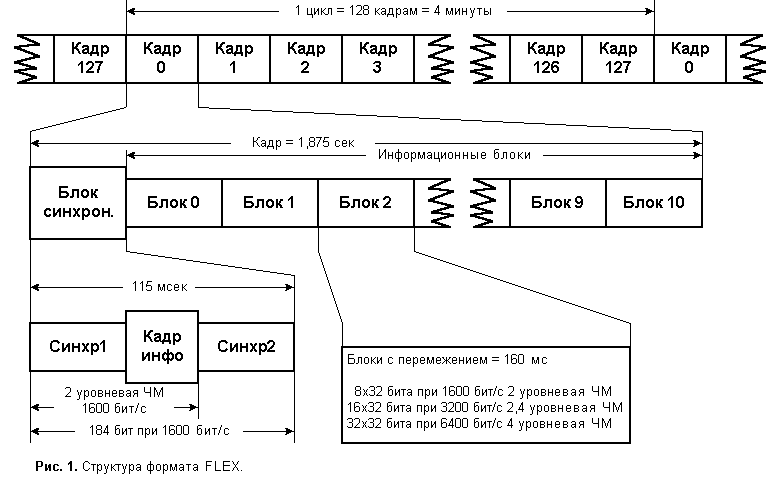

Структура формата FLEX приведена на рис. 1.

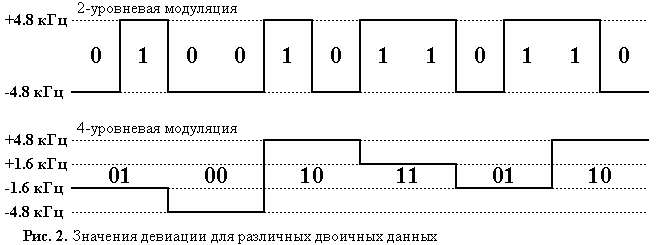

При скорости 1600 бит/сек используется 2-уровневая частотная модуляция. При скорости 3200 бит/сек может использоваться как 2-уровневая, так и 4-уровневая частотная модуляция. При скорости 6400 бит/сек используется 4-уровневая частотная модуляция. Значения девиации для различных двоичных данных при 2-уровневой и 4-уровневой частотной модуляции приведены на диаграмме рис. 2.

Данные в протоколе FLEX формируются в кадры, которые передаются последовательно со скоростью 32 кадра в минуту (1,875 сек на кадр). Полный цикл протокола FLEX состоит из 128 кадров, которые нумеруются от 0 до 127 и передаются ровно 4 минуты. Каждый час делится на 15 циклов, пронумерованных от 0 до 14.

Так как протокол FLEX является синхронным, для его синхронизации используются сигналы точного времени, передаваемые в начале каждого часа в кадре 0 цикла 0. При передаче этого кадра осуществляется синхронизация приемников.

Каждый кадр протокола FLEX передается 1,875 сек и состоит из блока синхронизации (115 мсек) и 11 информационных блоков (по 160 мсек на блок).

Блок синхронизации обеспечивает синхронизацию кадра и настройку пейджеров (фрагменты "Синхрон. 1" и "Синхрон.2"), а также несет информацию о номере цикла и кадра (фрагмент "Кадр инфо").

Информационные блоки содержат служебную информацию, адресное поле, задающее адреса пейджеров, которым адресованы сообщения, векторное поле, указывающее, где расположены сообщения в поле сообщений и их длину и непосредственно поле сообщений, содержащее сами сообщения.

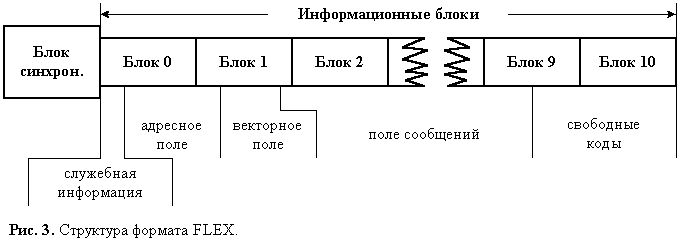

Последовательность расположения полей в кадре показана на рис. 3.

Поля не привязаны к границам блока. Порядок расположения адресов пейджеров в адресном поле должен соответствовать порядку расположения векторов в векторном поле. Адреса пейджеров могут задаваться одним кодовым словом (короткий адрес), поддерживая при этом до 2 миллионов адресов, или двумя кодовыми словами (длинный адрес), поддерживая до 5 миллиардов адресов.

При кодировании информации используется код БЧХ, позволяющий восстанавливать единичные ошибки передачи данных. Кроме того, используемая в протоколе последовательность передачи сформированных бит информации позволяет восстанавливать принятые данные при пропадании сигнала на интервале до 10 мсек.

Каждый пейджер, работающий с протоколом FLEX, может принимать сообщения на любой из допустимых скоростей передачи данных (1600, 3200 или 6400 бит/с). Одним из важных следствий синхронного протокола является то, что сообщения для каждого конкретного пейджера можно помещать в кадр с определенным номером. Это позволяет пейджеру избирательно принимать один или несколько кадров из всего четырехминутного цик-ла протокола FLEX, в которые помещаются сообщения на его адрес. Если пейджер не обнаруживает своего адреса в своем кадре, он прекращает прием. Такая организация связи позволяет резко повысить срок службы батареек пейджера.

Еще одной важной отличительной особенностью протокола FLEX является возможность работы совместно с другими протоколами связи. Для этого в цикле выделяются определенные кадры для работы по протоколу FLEX, а промежутки между ними отдаются для работы по дру гим протоколам, например, POCSAG. Это позволяет компании-оператору не создавая новой инфраструктуры, постепенно перейти от работы в протоколе POCSAG на работу в протоколе FLEX.

К достоинствам протокола FLEX следует отнести:

• повышенную скорость передачи данных, а, следовательно, повышенную пропускную способность на один частотный канал;

• возможность поддержания большого количества адресов (до 5 миллиардов);

• улучшенные характеристики помехоустойчивости канала передачи;

• обеспечение энерго-экономичного режима работы пейджеров;

• возможность совместной работы с другими протоколами.

Протокол ERMES

Протокол ERMES был разработан как общеевропейский протокол пейджинговой связи. Он включает в себя, кроме собственно протокола передачи данных, ряд организационных положений и технических решений в рамках Меморандума о взаимопонимании, подписанного руководителями администраций 16 стран Европы в январе 1990 г. с целью координации усилии по созданию общеевропейской СПРВ. К достоинствам протокола ERMES следует отнести следующее:

• повышенную скорость передачи данных, а, следовательно, повышенную пропускную способность на один канал;

• обеспечение энерго-экономичного режима работы пейджеров;

• возможность передачи произвольного набора данных объемом до 64 кбит;

• возможность удобной организации роуминга во всех регионах, охваченных сетью ERMES.

Для функционирования СПРВ по протоколу связи ERMES выделяется единый диапазон частот (или его часть) 169,4 - 169,8 МГц, в котором организуются 16 частотных каналов с разносом частот в 25 кГц. Для приема сигнала используются сканирующие по частоте абонентские приемники (пейджеры). Скорость передачи данных составляет 6,25 кбит/сек.

Системы персонального радиовызова на базе протокола ERMES обеспечивают следующие услуги:

• передачу цифровых сообщений длиной до 1600 знаков;

• передачу буквенно-цифровых сообщений длиной до 9000 символов;

• передачу произвольного набора данных объемом до 64 кбит;

• возможность приема вызова и сообщений одним унифицированным приемником (пейджером) во всех странах, входящих в объединенную СПРВ ERMES.

Структура протокола ERMES приведена на рис. 1.

Каждый час передается 60 циклов по одной минуте каждый. Каждый минутный цикл содержит 5 последовательностей по 12 сек. Каждая из последовательностей включает в себя 16 типов групп, которые обозначаются буквами латинского алфавита от А до Р. Каждая группа

имеет длину 0,75 сек и состоит из четырех блоков: синхронизации; служебной информации; адреса; информационного сообщения.

Порядок расположения групп внутри последовательности для каждого частотного канала свой и устроен так, что псзволяет пейджеру в пределах последовательности просмотреть свою группу в режиме сканирования на всех 16 частотах.
