БИЛЕТ № 1

1. Тепловой баланс двс.

Тепло, выделяющееся при сгорании топлива, не может быть полно­стью превращено в полезную работу, так как в соответствии со вторым законом термодинамики часть этого тепла должна быть передана хо­лодному источнику. В реально выполненных двигателях, работающих по действительному циклу, имеют место дополнительные потери тепла в охлаждающую воду, с отработавшими газами и др. Количественное распределение тепловой энергии топлива на полезную работу и потери при превращении тепла в механическую работу в цилиндрах двигателя носят название теплового баланса. Тепловой баланс двигателя определяется не аналитически, а на ос­новании экспериментальных данных при испытании двигателя. Однако и в этом случае часть тепловых потерь не поддается учету.

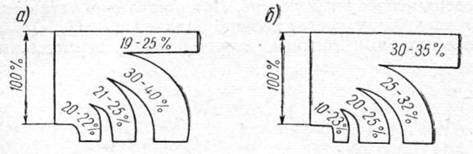

Рис. 28.2. Тепловой баланс двигателя: а — карбюраторного; б— дизеля.

Эти потери сводят в остаточный член Qs теплового баланса, который учитывает: 1) потери от неполноты сгорания вследствие плохого пере­мешивания топлива с воздухом; 2) потери, эквивалентные части работы трения в подшипниках и прочих механизмах (потери тепла на трение между поршнем и цилиндром поглощаются охлаждающей водой); 3) по­тери от лучеиспускания и 4) потери, эквивалентные кинетической энер­гии отработавших газов. Кроме того, в остаточный член входит неизбеж­но получающаяся при экспериментировании неувязка теплового баланса. В результате тепловой баланс имеет следующий вид:

Qт-Qe-Qg-Qω-Qx=Qs.

где Тепло Qe, превращенное в полезную работу

2.Тепло Qω потерянное с охлаждающей водой

Тепло Qg, теряемое с отработавшими газами

Qx, тепло теряемое вследствие химической неполноты сгорания.

По тепловому балансу можно оценить долю потерь каждой из со­ставляющих баланса и при доводке двигателя определить возможность снижения принципиально устранимых потерь тепла, имеющих место в двигателе сверх неизбежных потерь. Принципиально устранимые потери включены в следующие составляющие баланса: Qg, Qw, Qx, Qs вместе с неизбежными потерями, согласно второму закону термодинамики.

2.Назначение, устройство и работа тональных звуковых сигналов.

Основная цель применения звуковых сигналов - обеспечение безопасности движения, т.е. оповещение о приближении автомобиля, мотоцикла. Наиболее распространены два типа сигналов: шумовой безрупорный и тональный рупорный. По принципу действия они отличаются не сильно. Внутри корпуса сигнала расположены соленоид, мембрана с закрепленным на ней якорем и прерыватель. При подаче питания электромагнит притягивает якорь с мембраной, якорь перемещается и размыкает контакты прерывается, соленоид обесточивается и под действием упругой силы мембрана возвращается в исходное положение, контакты при этом замыкаются и все повторяется снова. В рупорном сигнале звучание обеспечивается колебаниями воздушного столба заключенного в пределах рупора. Рупор представляет собой форму воронки для повышения эффективности звучания и завивается в "улитку" для уменьшения габаритов устройства. Для регулировки качества звучания на корпусе сигнала имеется регулировочный винт, он изменяет положение контактов относительно якоря, тем самым меняя частоту, громкость и ток потребления сигнала. Звуковой сигнал должен иметь упругое соединение с корпусом автомобиля или мотоцикла. Расположить сигнал лучше так, чтобы звук выходил по направлению движения, тогда звук будет слышен на большем расстоянии. Рупорные больше подходят для городских условий. Рупорные сигналы потребляют значительный ток (5 А и более) и обязательно должны подключаться через реле, поэтому имеют на корпусе только одну клемму, а минусом служит сам корпус сигнала. Иначе кнопочный выключатель сигнала быстро выйдет из строя.
